Характер продукции

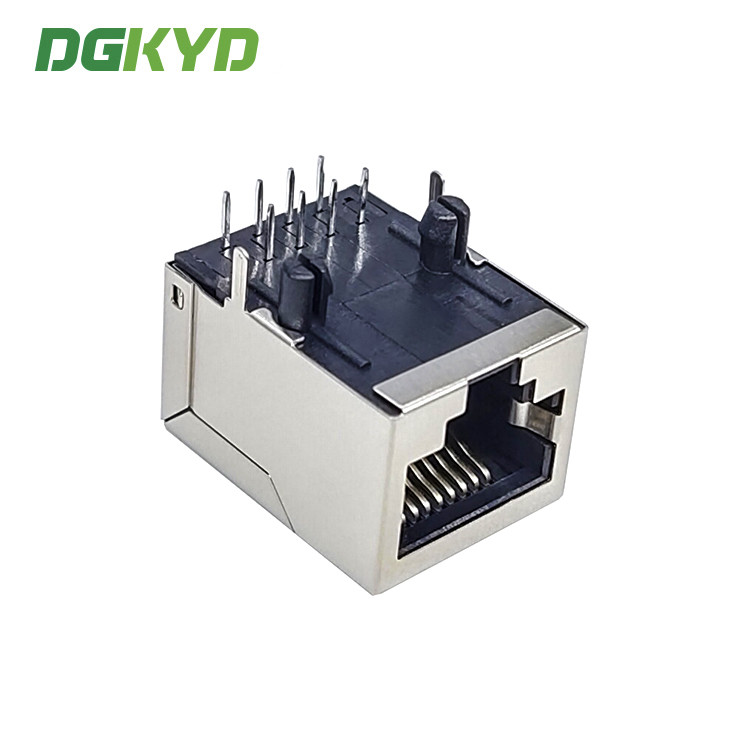

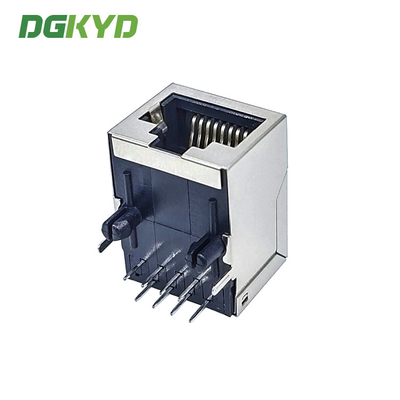

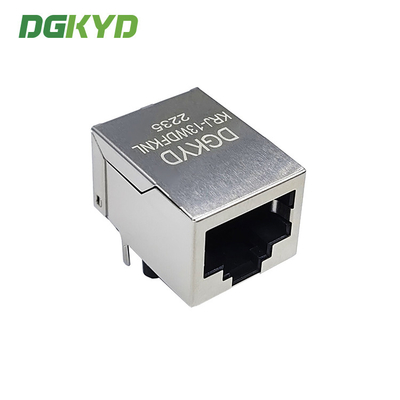

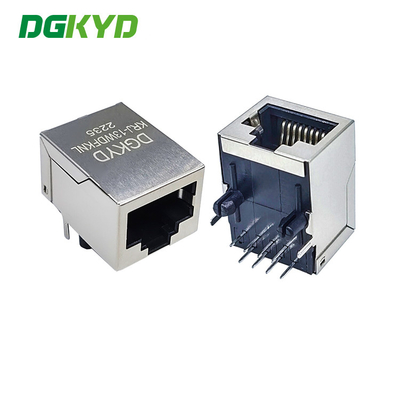

Модуль HY911105H 8P8C RJ45, RJ45 модульный Джек с пальцами приведенными и EMI J0011D21BNL

Описания:

• вход порта 1X1 10/100Base-Tx RJ45 одиночный бортовой (прямоугольный) с СИД
• Одиночная гаван 1X1 плата-Вниз RJ45 с внутренним magnetics

• Внутренний magnetics 100% электрически испытанное для HI-POT и функциональность
• Соответствующий для быстрого кабеля ethernet CAT5&6 или лучшего UTP
• 350uHminimum OCL с током смещения 8mA
• Высокая эффективность для максимального подавления EMI
• Минимальная изоляция 1500Vrms в требование к IEEE 802,3
• Температура припоя волны пика ROHS-6 классифицируя 260℃
• Работая ряд temperarure: 0℃ к +70℃
• Диапазон температур хранения: - 40℃ к +85℃
• Количество положений: 8
• Количество нагруженных контактов: 8
• Экран: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
• Rohs уступчивое (GP)
• Длина: 21.3mm (0.85inch)
• Пальцы EMI: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
• ЛЕВОЕ СИД: Зеленый цвет, СИД ПРАВА: Желтый цвет
• Использование: J0011D21BNL/HY911105H/KRJ-003NL

Электротехнические условия на 25℃

. Вносимая потеря: 1-100MHZ -1.0dBmax

. Потеря Rturn: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10.0dBmin

. Перекрестные помехи: 1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30.0dBmin

.CMR: 1-100MHZ -35dBmin

. Hi-бак: 1500v AC 6S 1mA

. Коэффициент поворота: 1CT: 1CT±3%

.OCL: DC 350uH @100KHZ 100Mv 8mA

Материальные спецификации:

• Пластиковое ядр: Стекло - чернота заполнителя PBT волокна (UL94V-0)
• Контакт: phos золота pin0.35mm толстые бронзируют покрытый никель после этого с 6u'gold
• Терминал PCB: Бронза светомассы, Кабел-олово над Nickl
• Снабжение жилищем: Феноловый, чернота PBT (UL94V-0)
• Раковина металла: Медный сплав, олово и никель покрыли
