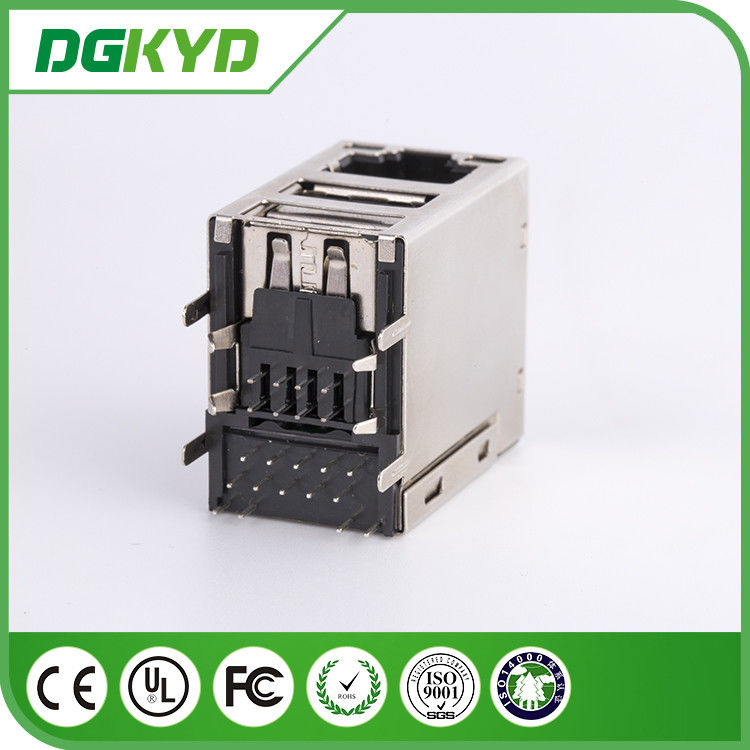

Разъем гигабита RJ45 защищаемый с двойным USB, зарегистрированным Jack 45

Характер продукции

Соединитель гигабита RJ45 защищал с двойным USB, зарегистрированным Джек 45

P/N: KRJ-1001USB2NL

Описания:

• вход порта 1X1 10/100/1000Base-Tx RJ45 одиночный бортовой (прямоугольный) с СИД с USB 2
• Одиночная гаван 1X1 плата-Вверх RJ45 с внутренним magnetics

• Внутренний magnetics 100% электрически испытанное для HI-POT и функциональность
• Соответствующий для быстрого кабеля ethernet CAT5&6 или лучшего UTP
• 350uHminimum OCL с током смещения 8mA
• Высокая эффективность для максимального подавления EMI
• Минимальная изоляция 1500Vrms в требование к IEEE 802,3
• Температура припоя волны пика ROHS-6 классифицируя 260℃
• Работая ряд temperarure: 0℃ к +70℃
• Диапазон температур хранения: - 40℃ к +85℃
• Количество положений: 10
• Количество нагруженных контактов: 8
• Shieded: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
• Rohs уступчивое
• Длина: 29.0mm
• СИД: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
• Палец EMI: НЕТ
• ЛЕВАЯ СТОРОНА: Зеленый цвет, ПРАВО: Желтый цвет
• Использование: KRJ-1001USB2NL

Механические размеры: (Блок: mm)

. XX допуск: +/--0,25

Допуск .XXX: +/--0,13

Материальные спецификации:

• Пластиковое ядр: Стекло - чернота заполнителя PBT волокна (UL94V-0)
• Контакт: phos золота pin0.35mm толстые бронзируют покрытый никель после этого с 6u'gold
• Терминал PCB: Бронза светомассы, Кабел-олово над Nickl
• Снабжение жилищем: Феноловый, чернота PBT (UL94V-0)
• Раковина металла: Медный сплав, олово и никель покрыли

Электротехнические условия на 25℃

. Вносимая потеря: 1-100MHZ -1.0dBmax

. Потеря Rturn: 1-30MHZ -16.0dBmin

30-60MHZ -14.0dBmin

60-80MHZ -10.0dBmin

. Перекрестные помехи: 1-30MHZ -40.0dBmin

30-60MHZ -35.0dBmin

60-80MHZ -30.0dBmin

.CMR: 1-100MHZ -35dBmin

. Hi-бак: 1500v AC 6S 1mA

. Коэффициент поворота: 1CT: 1CT±3%

.OCL: DC 350uH @100KHZ 100Mv 8mA

Схема:

Применения:

• Интегрированная основа соединителя RJ45 используемая к:

• карта 10/100/1000M чистая, карта PCMCIA чистая, эпицентр деятельности USB, переключатель сети, маршрутизатор, приемопередатчики оптического волокна, оптически

приемопередатчик, IPphone, телевизионная приставка интернета, камера интернета, чистый мост, компьютер, радиосвязь, MODEM,

HomePNA, DSL/ADSL и так далее.

Конкурентное преимущество:

Keyouda имеет различные типы возникновения и много видов внутренних схематических продуктов, высококачественных,

клиент во первых, тест 100%, 0 дефектов, короткое время выполнения наши самые лучшие преимущества.
