Характер продукции

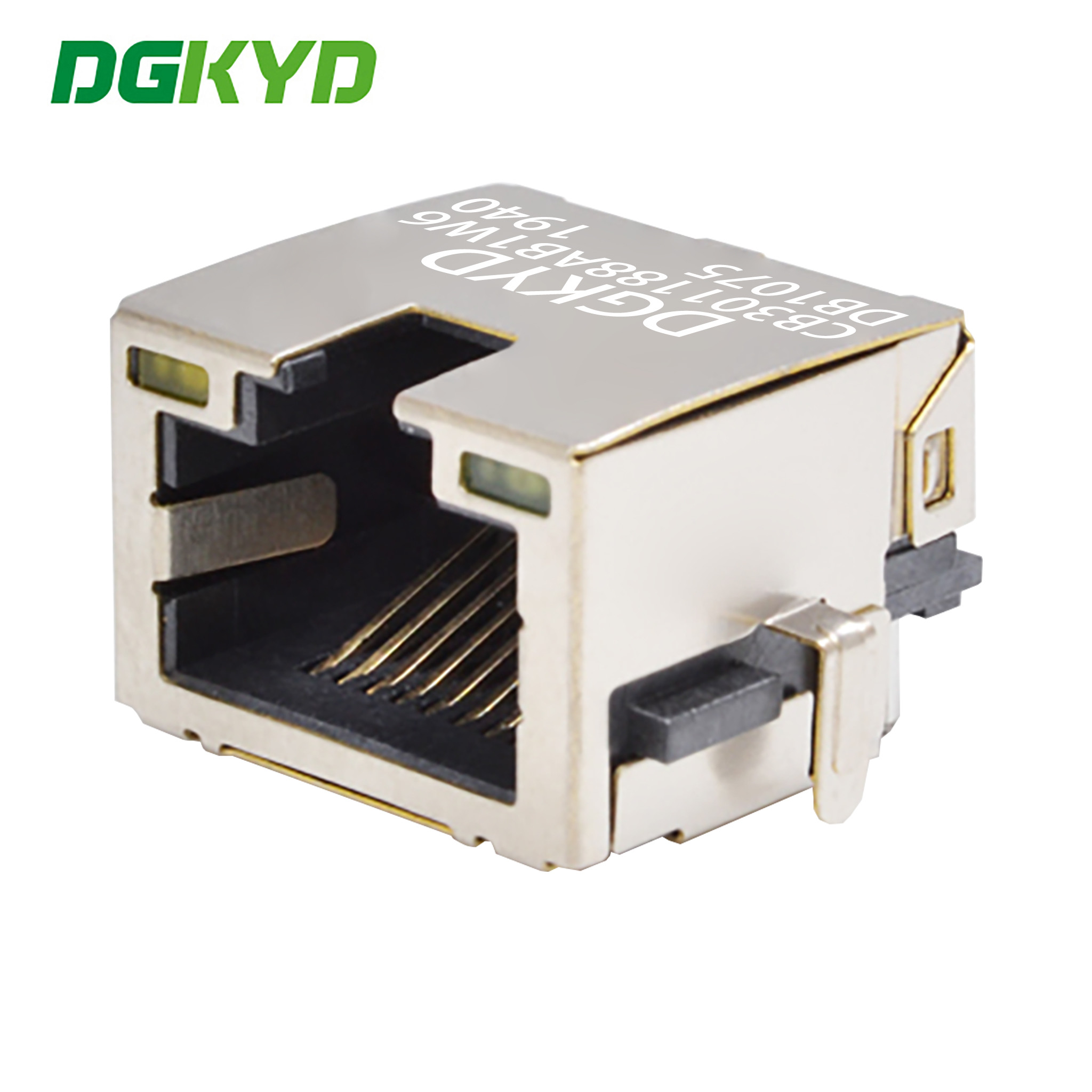

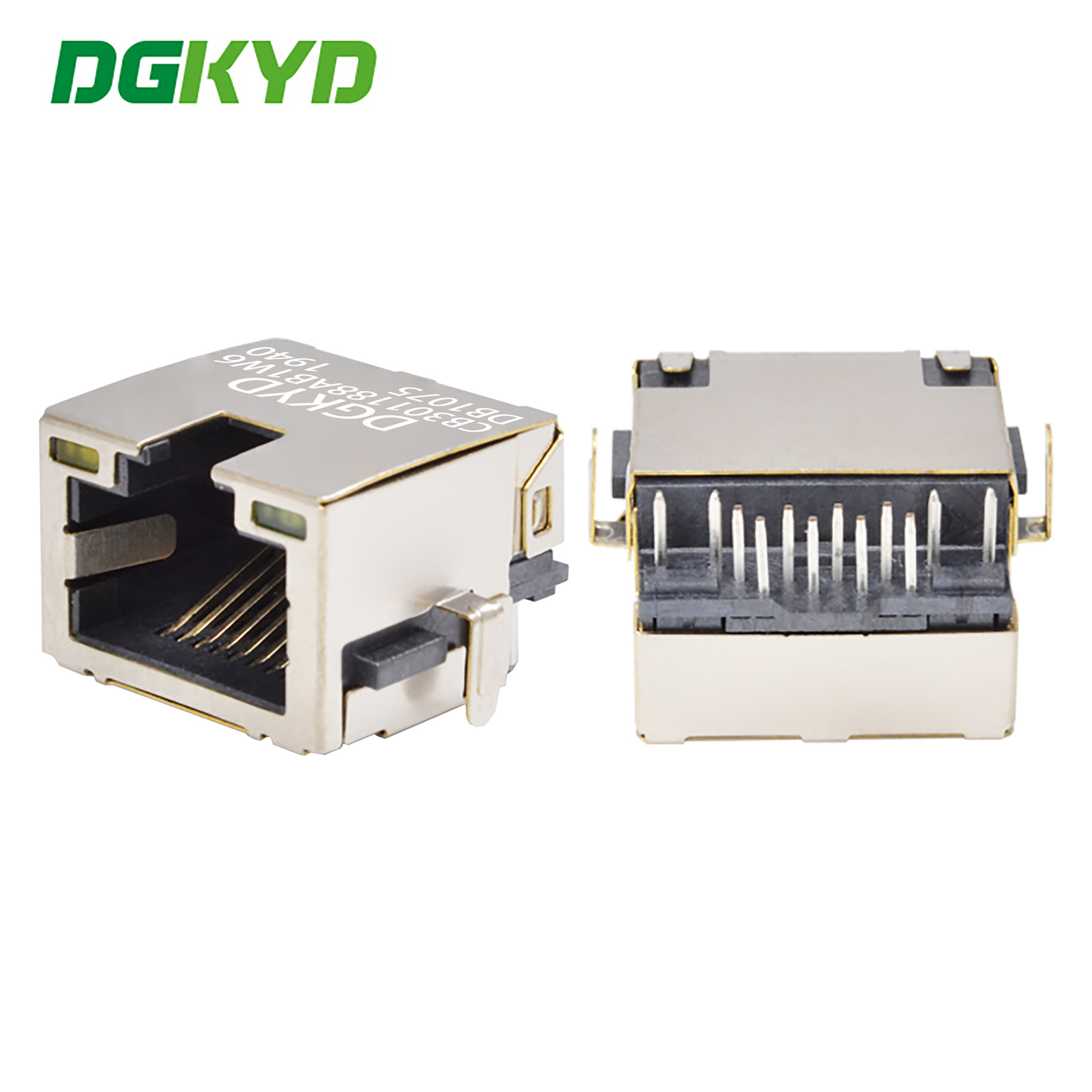

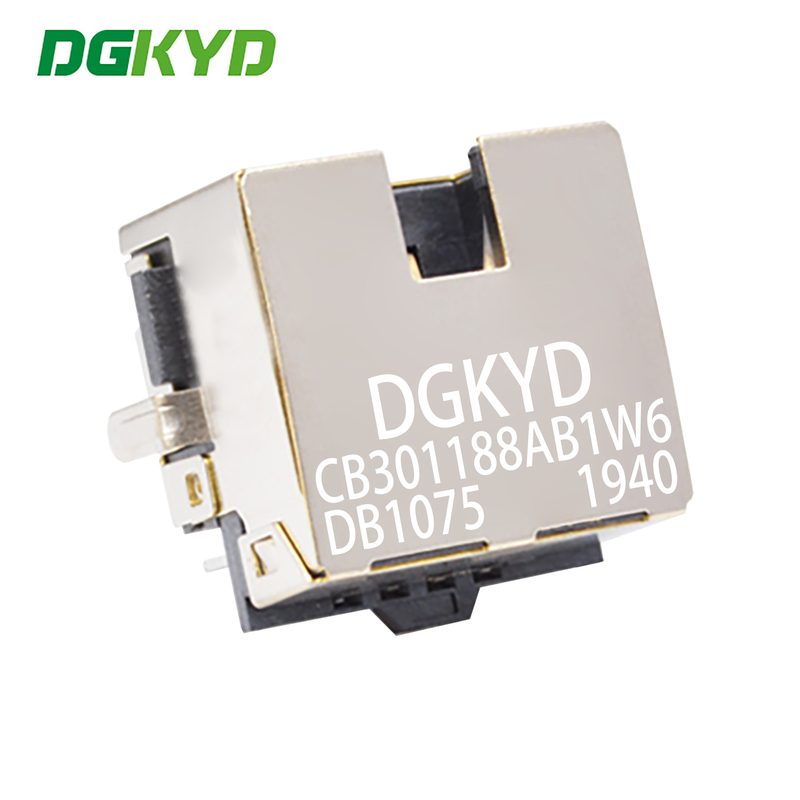

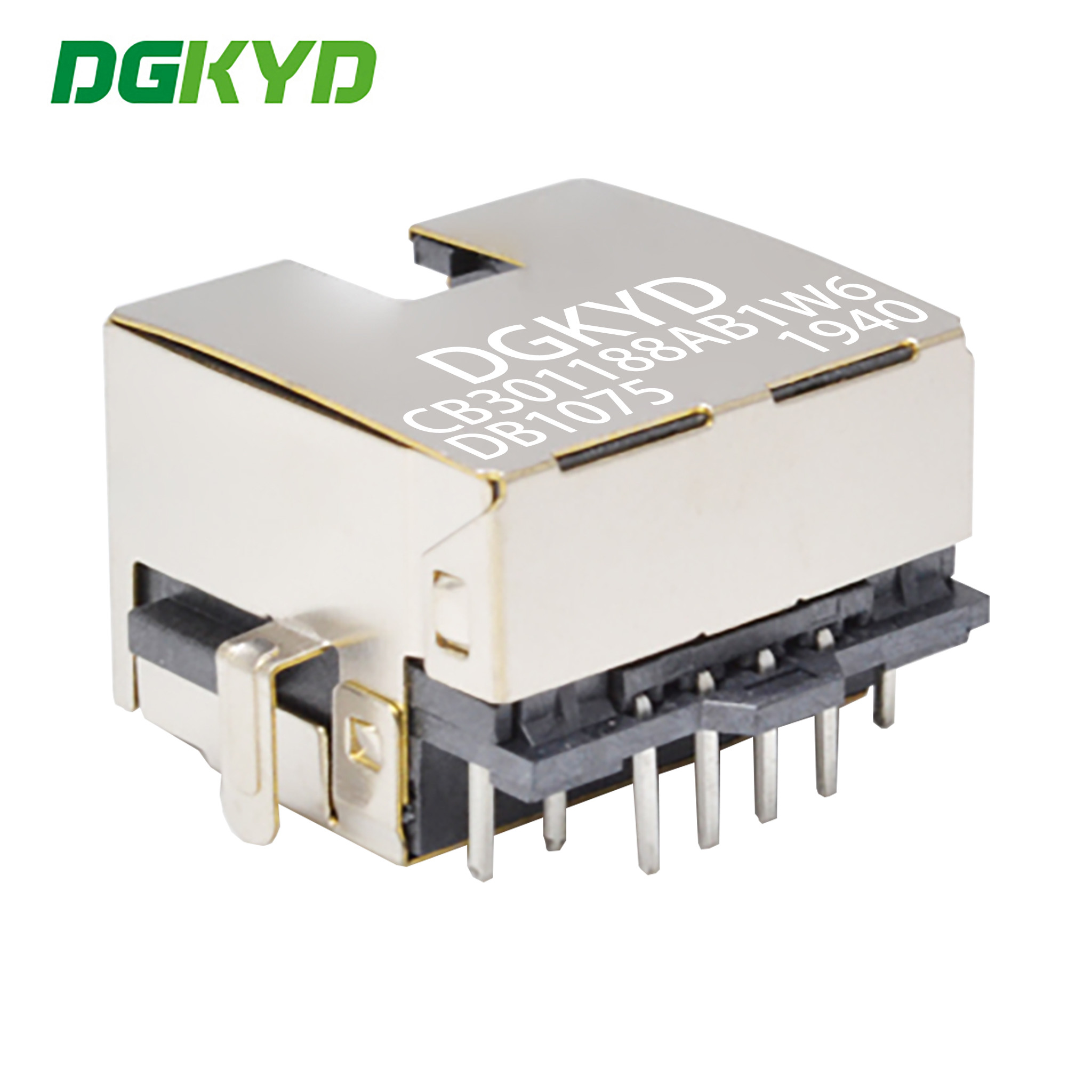

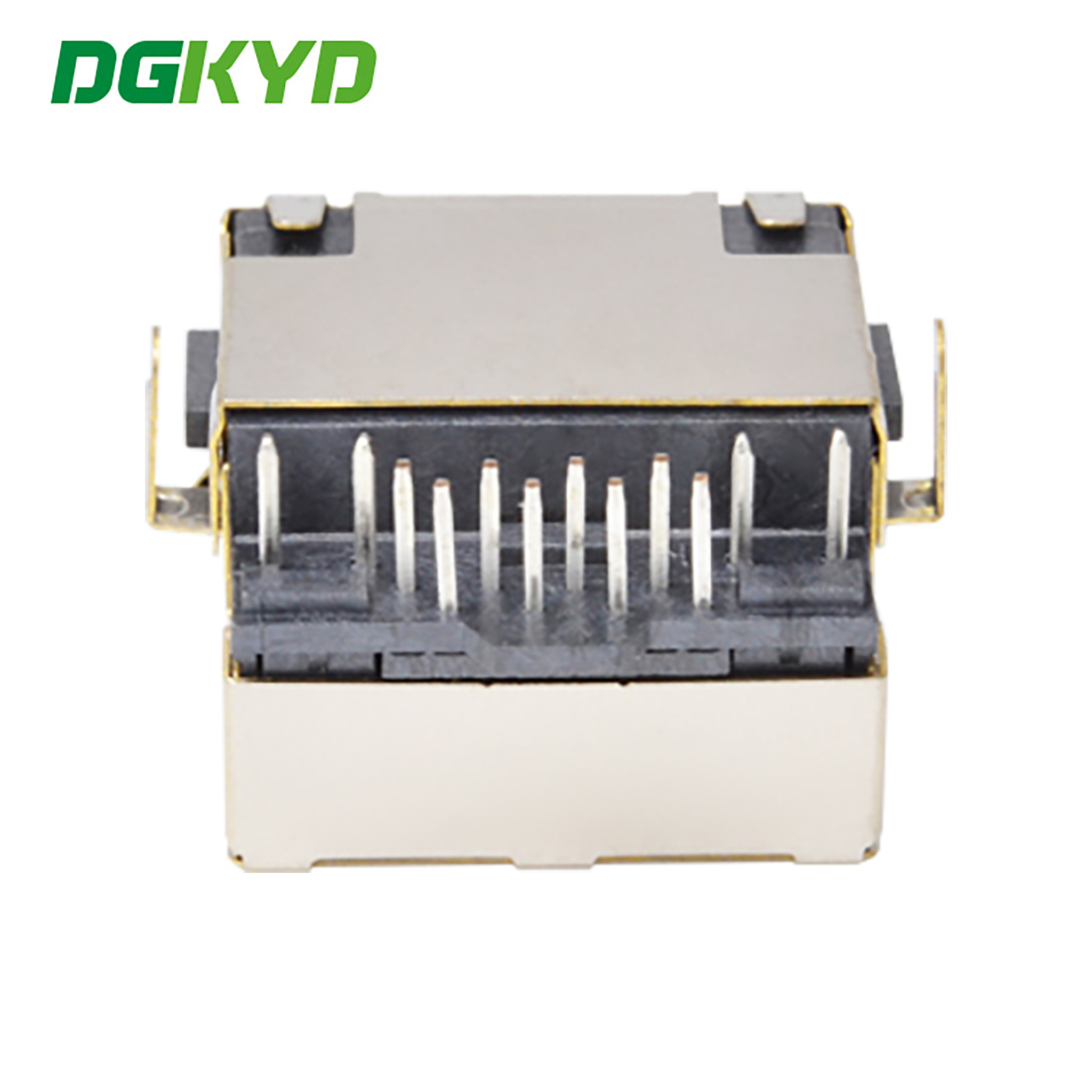

RJ45 розетка тонущей платы 3.0 DIP со светом и картой без трансформаторного сетевого интерфейса DGKYDCB301188AB1W6DB1075
Документ спецификации продукта
DGKYDCB301188AB1W6DB1075.pdf
| Номер части |
DGKYDCB301188AB1W6DB1075 |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукции |
Коннектор-модуль |
Стиль соединителя |
Джек. |
| Тип клапана |
RJ45 |
Тип соединителя |
Модульный разъем |
| Стиль застежки |
Стандартный |
Застежка |
TAB-UP |
| Фильтр |
Без фильтра |
Опция светодиодов |
С светодиодом |
| Цвет светодиода |
Желтый/зеленый |
Остановки панели |
С остановками панелей |
| Защищенный |
Да, да. |
Применяется для |
Печатные платы |
| Скорость выполнения |
10/100/1000/BASE-T/TX |
Подходит для типа сварки |
Рефлюкссольдинг (альтернативный вариант). |
| Конфигурация порта |
Одиночные порты |
Количество позиций |
8 |
| Конфигурация джака |
1х1 |
Терминалы по портам |
8 |
| Материал щита |
Сплав меди, предварительно покрытый никелем |
Ориентация на установку ПКБ |
Боковой вход (Правый угол) |
| Контактный материал для покрытия области спаривания |
Золото 6u/15u/30u/50u |
Материал контактной основы |
Фосфор бронза |
| Контактный материал для нанесения покрытия на хвост сварщика |
Олово-олово над никелем |
Стиль монтажа ПКБ |
Через дыру |
| Способ вывода на PC-карту |
Через отверстие-пресс-приспособление |
Замок на борту |
С/без бортовой блокировки |
| Жилой материал |
LCP Полиэстер |
Цвет корпуса |
Черный |
| Температура корпуса |
Стандартный |
Уровень воспламеняемости UL |
UL 94V-0 |
Тип интерфейса: кристаллическая головка применения: 10 / 100 / 1000BASE-T Ethernet
Тип: RJ45 встроенный в магнит
Рабочая частота: характеристика высокой частоты: фильтрация, антиинтерференция
Рабочая температура:40 - 85 °C
Температура хранения: - 40 °C - 85 °C
Сплав без свинца: высота волновой сварки до 265 °C
RJ45 полная серия комплектующих интегральных схем, RJ45 сетевой разъединитель производителя прямой поставки
1Режим работы: производитель
2Время доставки: в срок доставки, околодваНеделями.
3. Спецификации для выбора: светодиодный индикатор ((зеленый, желтый, красный, оранжевый, синий, двуцветный светодиод) >
Щит с пальцами EMI или нет
соотношение катушек магнитного ядра
Диверсификация магнитной цепи необязательна
контактная золотовалочка (FU, 3U, 6U, 15u, 30U, 50U)
пластиковый корпус (PBT,PA46,PA9T, LCP)
4Электрические свойства продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерности внешнего вида, стандартам отрасли механической обработки,и стандарты охраны окружающей средыВаше удовлетворение - цель нашего обслуживания!
Параметры работы:
1Применяется для Ethernet, отношение катушек: 1КТ: 1КТ
2Познакомьтесь с IEEE 802.3 & ANSIX 3.263 стандарт
3Индуктивность открытой цепи (OCL): 350 uH(МИН) @ 100 кГц, 0.1VRMSс 8Ma DCВ.ias
4Процесс волновой сварки 265 °C Макс, соответствующий требованиям стандарта ЕС ROHS
5Выдерживает напряжение: 2250VDC1 мА Максимально 60 лет
6.Импеданс: 100 Омм
7. Интерфейс RJ45 соответствует FCC 68.5 стандарт
8. Сопротивление постоянного тока: 1,5 Ω
