Соединитель Pcb Rj45 Джек локальных сетей DGKYD911B031AB2A7S057 с СИД

Количество мин заказа : Переговоры Цена : Please contact us to get the latest price.
Упаковывая детали : 1200Tray в коробке Время доставки : 10 дней
Условия оплаты : T/T, D/P, D/A, L/C, западное соединение, MoneyGram Поставка способности : 100К ПК/день
Место происхождения: DongGuan Китая Фирменное наименование: DGKYD
Сертификация: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Номер модели: DGKYD911B031AB2A7S057

Подробная информация

Тип продукта: RJ45 Метод заключения: Одиночный встроенный пакет
Стиль держателя ПКБ: ПОГРУЖЕНИЕ Форма: прямоугольник
ЭКРАН: да Пластиковый расквартировывая материал: Черное LCP
Количество штырей: 10 Количество ядров: 8
Размер (mm): 16,8 *23.05*13.6 Плакировка золота на штырях контакта: 6u
Рабочая температура: - ℃ 40 | ℃ 85 Температура хранения: - ℃ 40 | ℃ 85
Высокий свет:

Черная штепсельная вилка LCP rj45 модульная

,

Соединитель Pcb Rj45 Джек локальных сетей

,

соединитель прямоугольника 8PIN rj45 водоустойчивый

Характер продукции

DGKYD911B031AB2A7S057 pcb локальных сетей rj45 поднимает домкратом с СИД

Наши прочности:



Тип интерфейса: кристаллическое главное применение: локальные сети 10/100/1000BASE-T

Тип: RJ45 построило в magnetics

Работая частота: высокочастотная характеристика: фильтровать, противоинтерференционный

Работая температура: 0 ℃ - ℃ 70,

Температура хранения: - 40 ℃ - ℃ 85

Неэтилированный паять: ℃ до 265 высоты волны паяя



RJ45 полная серия аксессуаров интегральной схемаы, поставка изготовителя соединителя сети RJ45 сразу

1. Режим дела: Изготовитель

2. Срок поставки: в срок доставка, вокруг 2 недели.

3. Спецификации для выборов: Желтого индикаторной лампы СИД (зеленого, СИД, красных, апельсина, голубых, bi-цвета)

Экран с пальцами EMI или не

коэффициент катушки магнитного ядра

диверсификация цепи magnetics опционная

плакировка золота контакта (FU, 3U, 6U, 15u, 30U, 50U)

пластиковый расквартировывая материал (PBT, PA46, PA9T, LCP)

4. Электрические свойства продуктов соотвествуют индустриальным стандартам, возникновению и механические свойства соотвествуют размерам возникновения, механическим стандартам обрабатывающей промышленности, и охраны окружающей среды. Ваше удовлетворение цель нашего обслуживания!



Рабочие параметры:

1. Приложенный к локальным сетям, коэффициент катушки: 1CT: 1CT

2. Встреча IEEE 802,3 & стандарт 3,263 ANSI x

3. Индуктивность открытой цепи (OCL): 350uH (МИНУТА) @ 100kHz, 0.1VRMS со смещением DC 8Ma

4. Процесс волны паяя встречи Макс 265 ℃ требования стандарта ЕС ROHS

5. Выдержите напряжение тока: 2250VDC 1mA максимальное, 60s

6. Импеданс: 100 омов

7. Интерфейс RJ45 соотвествует FCC 68,5

8. Сопротивление DC: 1,5 Ω



Параметры

Номер детали DGKYD911B031AB2A7S057 Бренд DGKYD/OEM/ODM
Место происхождения Гуандун Китая Аттестация RoHS/CE/FCC/CE/ISO9001/ISO14001
Тип продукта   Соединител-модульный Стиль соединителя Джек
Тип Джек RJ45 Тип   соединителя Модульный Джек
Стиль защелки Стандарт Защелка TAB-UP
Фильтр С фильтром Вариант СИД С СИД
Цвет СИД Зеленый/желтый Стопы панели Со стопами панели
Защищенный Да Применяет к   Плата с печатным монтажом
Скорость представления 10/100/1000 BASE-T/TX Соответствующий для сваривая типа Reflowsolding (альтернатива).
Гаван   конфигурации Одиночные порты Номер   положений 10
Конфигурация Джек 1X1 Терминалы в порт 8
Материал экрана Медный сплав preplated с никелем   ориентации установки PCB Бортовой вход (прямоугольный)
  материала плакировкой зоны контакта сопрягая Золото 6u/15u/30u/50u   базового материала держателя контакта Бронза светомассы
  контактного покрытия кабеля припоя материальное Олов-руководство над никелем PCB устанавливая   стиля Через отверстие
Метод прекращения к   доски ПК Через Отверсти-Пресс-пригонку Замок доски С/без замка доски
Расквартировывать материальное   Полиэстер LCP Расквартировывать цвет Черный
Расквартировывать материальную температуру   Стандарт   оценки воспламеняемости UL UL 94V-0

Чертежи

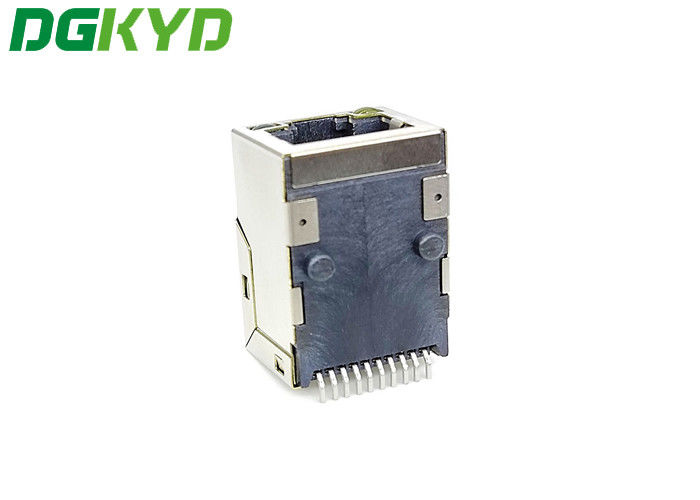

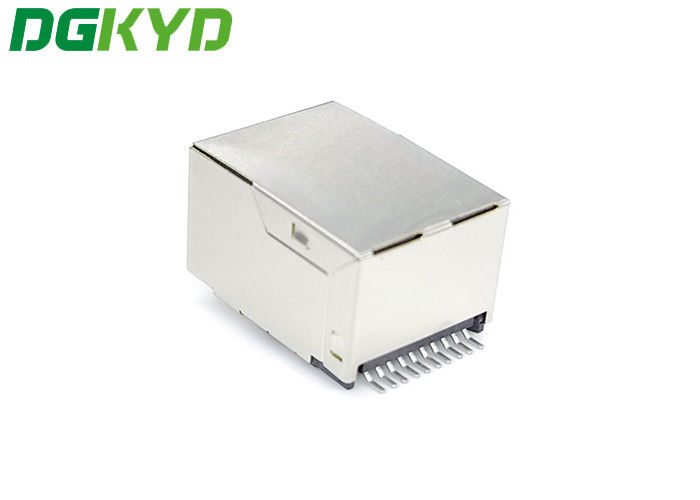

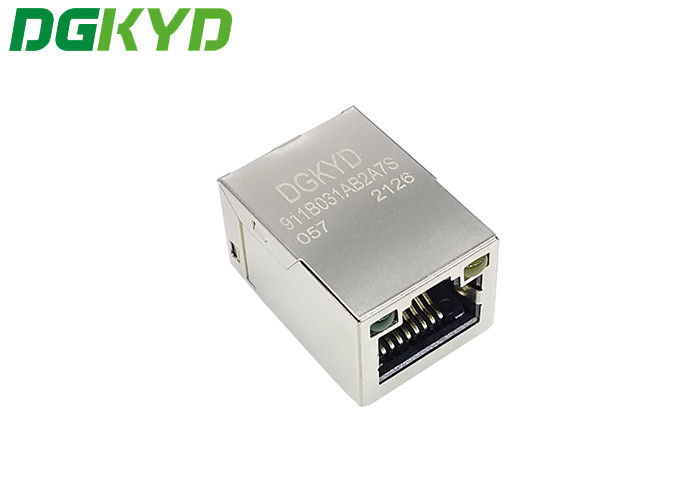

Соединитель Pcb Rj45 Джек локальных сетей DGKYD911B031AB2A7S057 с СИД 0Соединитель Pcb Rj45 Джек локальных сетей DGKYD911B031AB2A7S057 с СИД 1Соединитель Pcb Rj45 Джек локальных сетей DGKYD911B031AB2A7S057 с СИД 2

Изображения

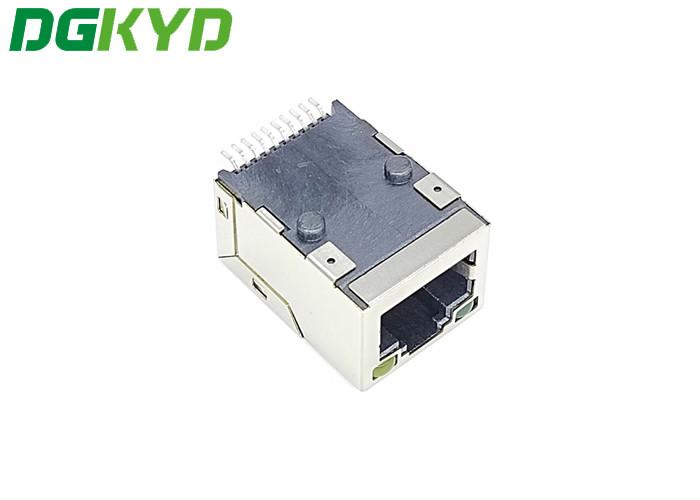

Соединитель Pcb Rj45 Джек локальных сетей DGKYD911B031AB2A7S057 с СИД 3
