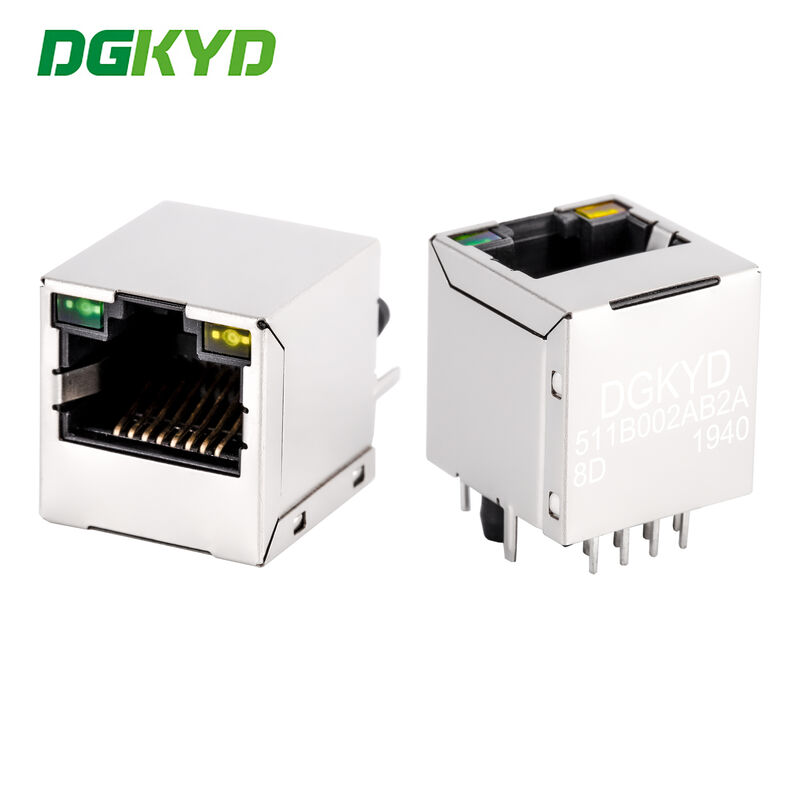

DGKYD511B002AB2A8D RJ45 100M 180-градусный сетевой разъем 8PIN с прямой вилкой и подсветкой и экранированной розеткой

Количество мин заказа : Переговоры Цена : Please contact us to get the latest price.
Упаковывая детали : Лоток 720 в картонной упаковке Время доставки : 10-20дней
Условия оплаты : Аккредитив, Д/А, Д/П, Т/Т, Вестерн Юнион, МонейГрам Поставка способности : 10000ПК/ДЕНЬ
Место происхождения: Дунгуань из Китая Фирменное наименование: DGKYD
Сертификация: RoHS/CE/UL/FCC/CE/ISO9001/ISO14001 Номер модели: ДГКИД511Б002АБ2А8Д

Подробная информация

Тип продукта: Разъем RJ45 100M Метод инкапсуляции: один встроенный пакет
Стиль монтажа на печатной плате: Окунать форма: Прямоугольник
щит: латунь Количество ПИН-кодов: 8
Количество ядер: 8 Размер (мм): 16,1*16,85*16,85 мм
Позолота на контактных штырях: 6u Рабочая температура: - 40 ℃ ~ 85 ℃
Температура хранения: - 40 ℃ ~ 85 ℃
Высокий свет:

Сразу штепсельная вилка RJ45 100 метров

,

Сразу соединитель 8PIN сети штепсельной вилки

,

ДГКИД511Б002АБ2А8Д

Характер продукции

DGKYD511B002AB2A8D RJ45 100M соединитель 8PIN сети штепсельной вилки 180 градусов сразу со светлым и защищаемым гнездом

Наши прочности:

Тип интерфейса: кристаллическое главное применение: локальные сети 10/100/1000BASE-T

Тип: RJ45 построило в magnetics

Работая частота: высокочастотная характеристика: фильтровать, противоинтерференционный

Работая температура: - 40 ℃ - ℃ 85

Температура хранения: - 40 ℃ - ℃ 85

Неэтилированный паять: ℃ до 265 высоты волны паяя



RJ45 полная серия аксессуаров интегральной схемаы, поставка изготовителя соединителя сети RJ45 сразу

1. Режим дела: Изготовитель

2. Срок поставки: в срок доставка, вокруг 2 недели.

3. Спецификации для выборов: Желтого индикаторной лампы СИД (зеленого, СИД, красных, апельсина, голубых, bi-цвета)

Экран с пальцами EMI или не

коэффициент катушки магнитного ядра

диверсификация цепи magnetics опционная

плакировка золота контакта (FU, 3U, 6U, 15u, 30U, 50U)

пластиковый расквартировывая материал (PBT, PA46, PA9T, LCP)

4. Электрические свойства продуктов соотвествуют индустриальным стандартам, возникновению и механические свойства соотвествуют размерам возникновения, механическим стандартам обрабатывающей промышленности, и охраны окружающей среды. Ваше удовлетворение цель нашего обслуживания!



Рабочие параметры:

1. Приложенный к локальным сетям, коэффициент катушки: 1CT: 1CT

2. Встреча IEEE 802,3 & стандарт 3,263 ANSI x

3. Индуктивность открытой цепи (OCL): 350uH (МИНУТА) @ 100kHz, 0.1VRMS со смещением DC 8Ma

4. Процесс волны паяя встречи Макс 265 ℃ требования стандарта ЕС ROHS

5. Выдержите напряжение тока: 2250VDC 1mA максимальное, 60s

6.Impedance: 100 омов

7. Интерфейс RJ45 соотвествует FCC 68,5

8. Сопротивление DC: 1,5 Ω



Параметры

Номер детали DGKYD511B002AB2A8D Бренд DGKYD/OEM/ODM
Место происхождения Гуандун Китая Аттестация RoHS/CE/FCC/CE/ISO9001/ISO14001
Тип продукта   Соединител-модульный Стиль соединителя Джек
Тип Джек RJ45 Тип   соединителя Модульный Джек
Стиль защелки Стандарт Защелка TAB-UP
Фильтр С фильтром Вариант СИД С СИД
Цвет СИД Да L-Green/R-Yellow Стопы панели Со стопами панели
Защищенный Да Применяет к   Плата с печатным монтажом
Скорость представления 10/100/1000 BASE-T/TX Соответствующий для сваривая типа Reflowsolding (альтернатива).
Гаван   конфигурации Одиночные порты Номер   положений 8
Конфигурация Джек 1X1 Терминалы в порт 8
Материал экрана Медный сплав preplated с никелем   ориентации установки PCB Бортовой вход (прямоугольный)
  материала плакировкой зоны контакта сопрягая Золото 6u/15u/30u/50u   базового материала держателя контакта Бронза светомассы
  контактного покрытия кабеля припоя материальное Олов-руководство над никелем PCB устанавливая   стиля Через отверстие
Метод прекращения к   доски ПК Через Отверсти-Пресс-пригонку Замок доски С/без замка доски
Расквартировывать материальное    Полиэстер PBT Расквартировывать цвет Черный
Расквартировывать материальную температуру   Стандарт   оценки воспламеняемости UL UL 94V-0

Чертежи

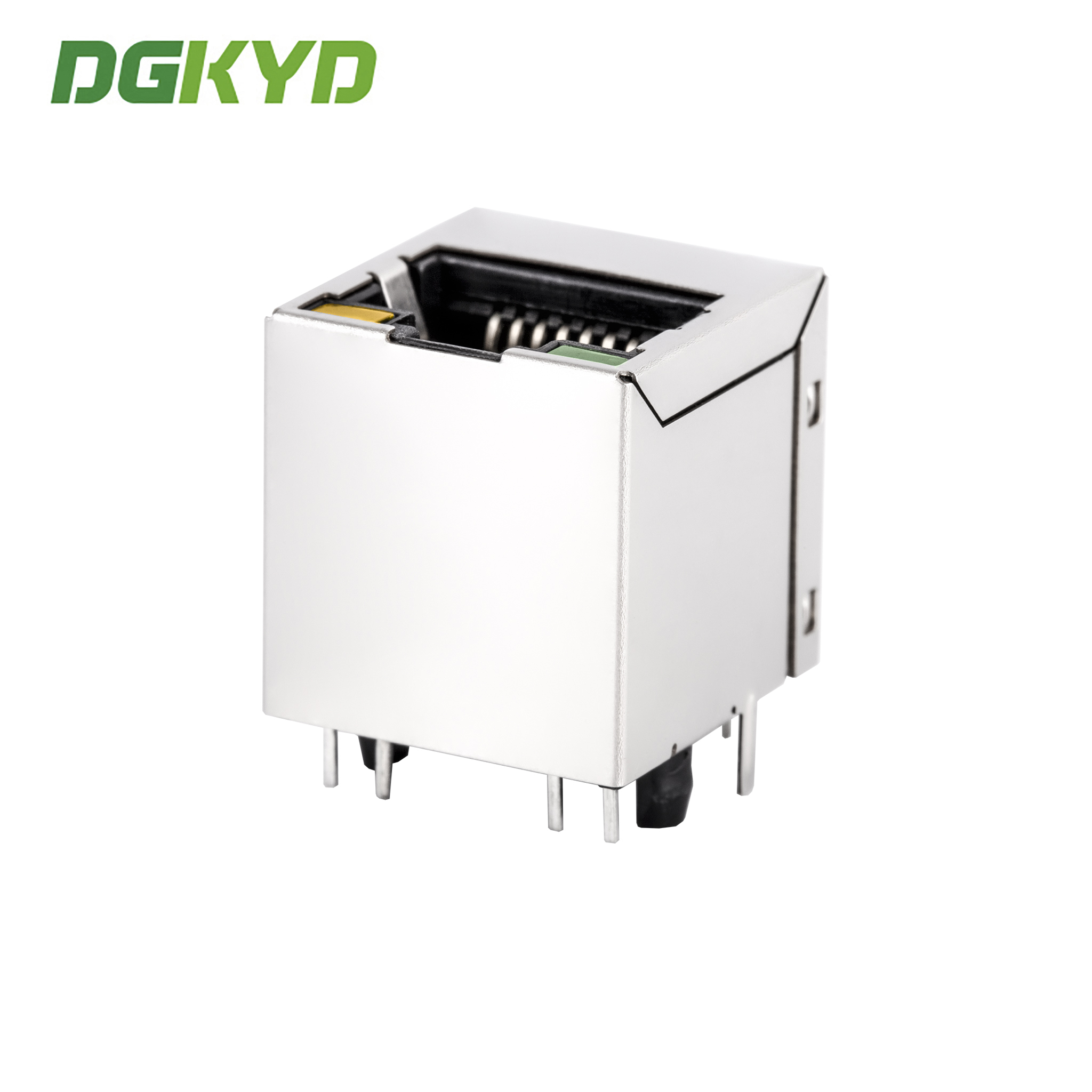

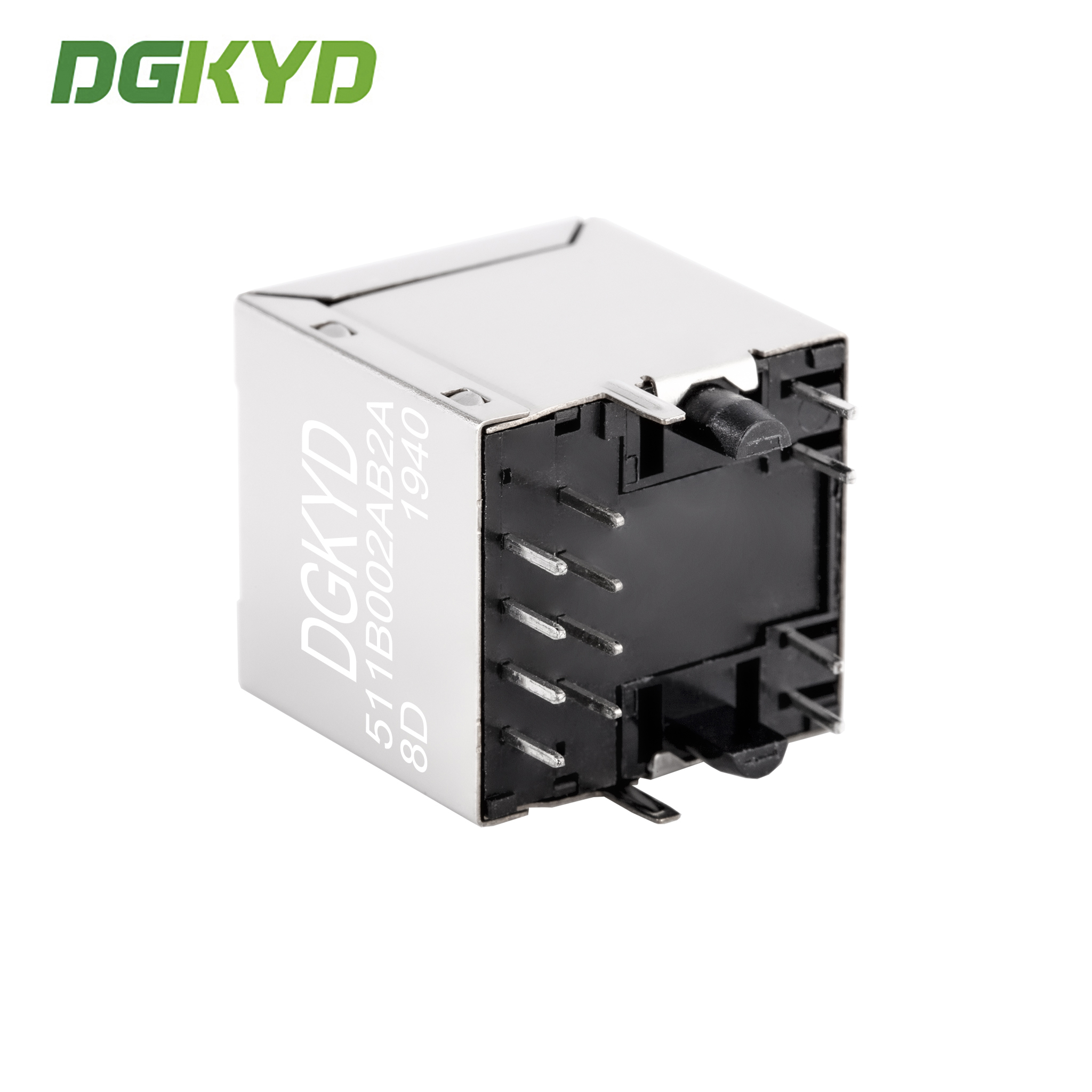

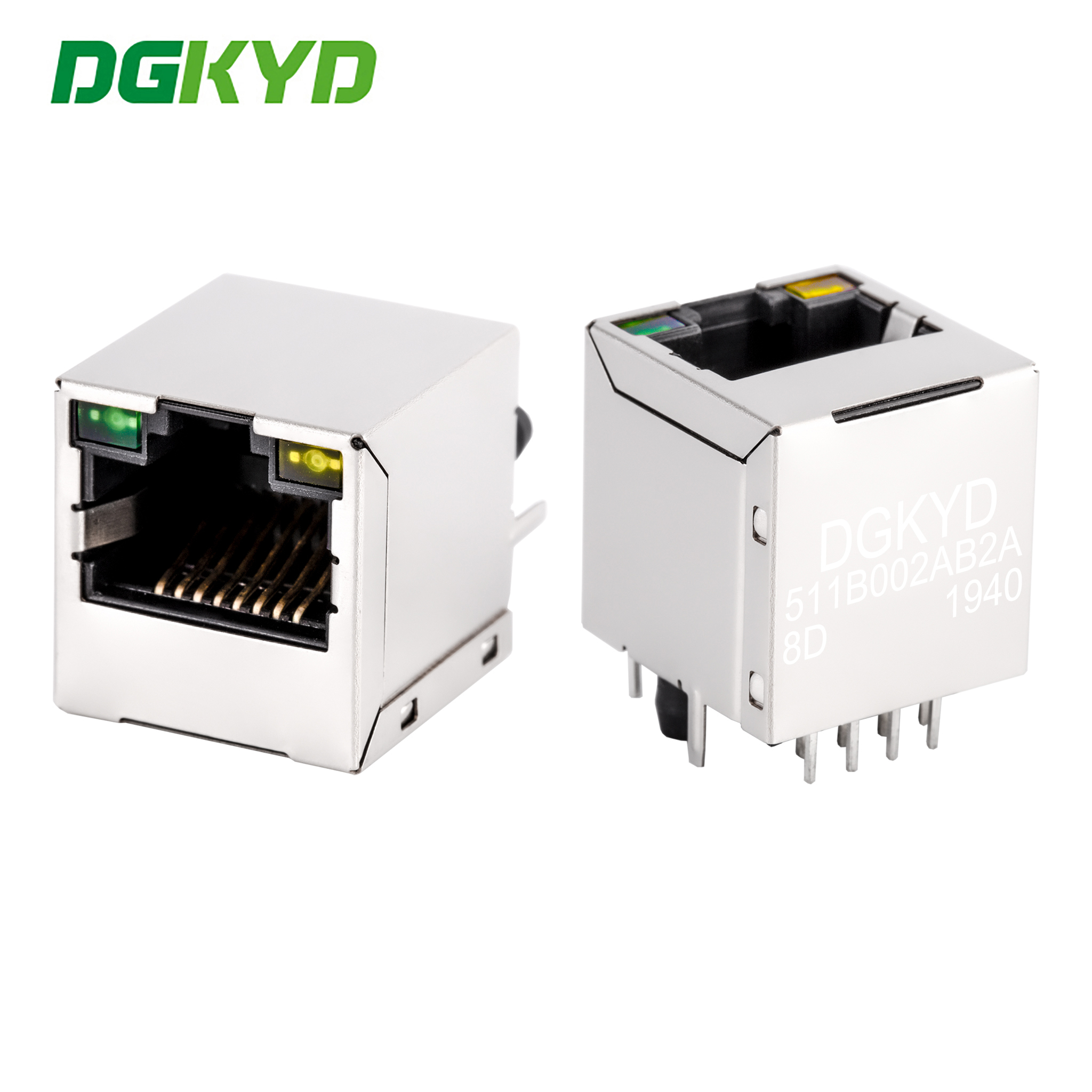

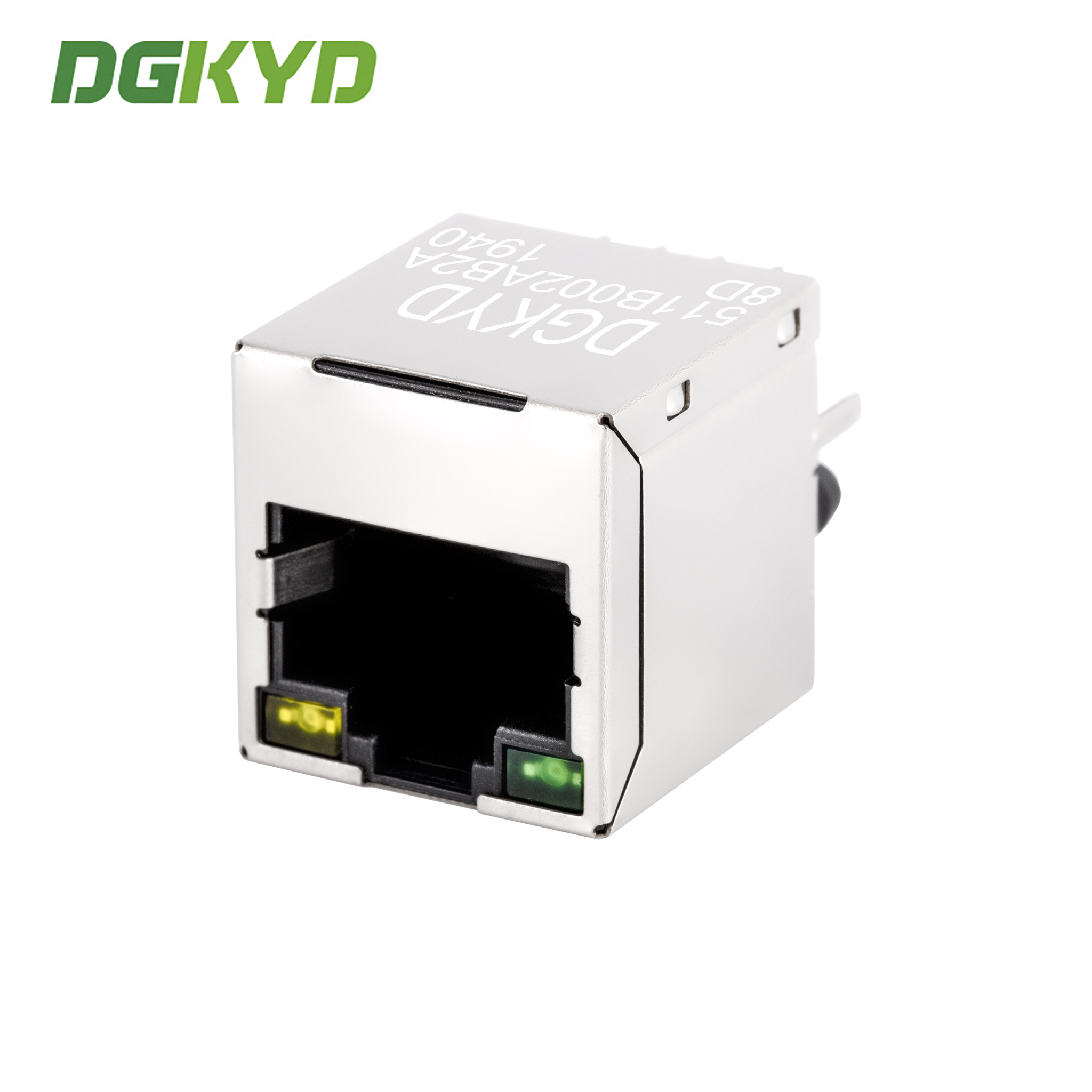

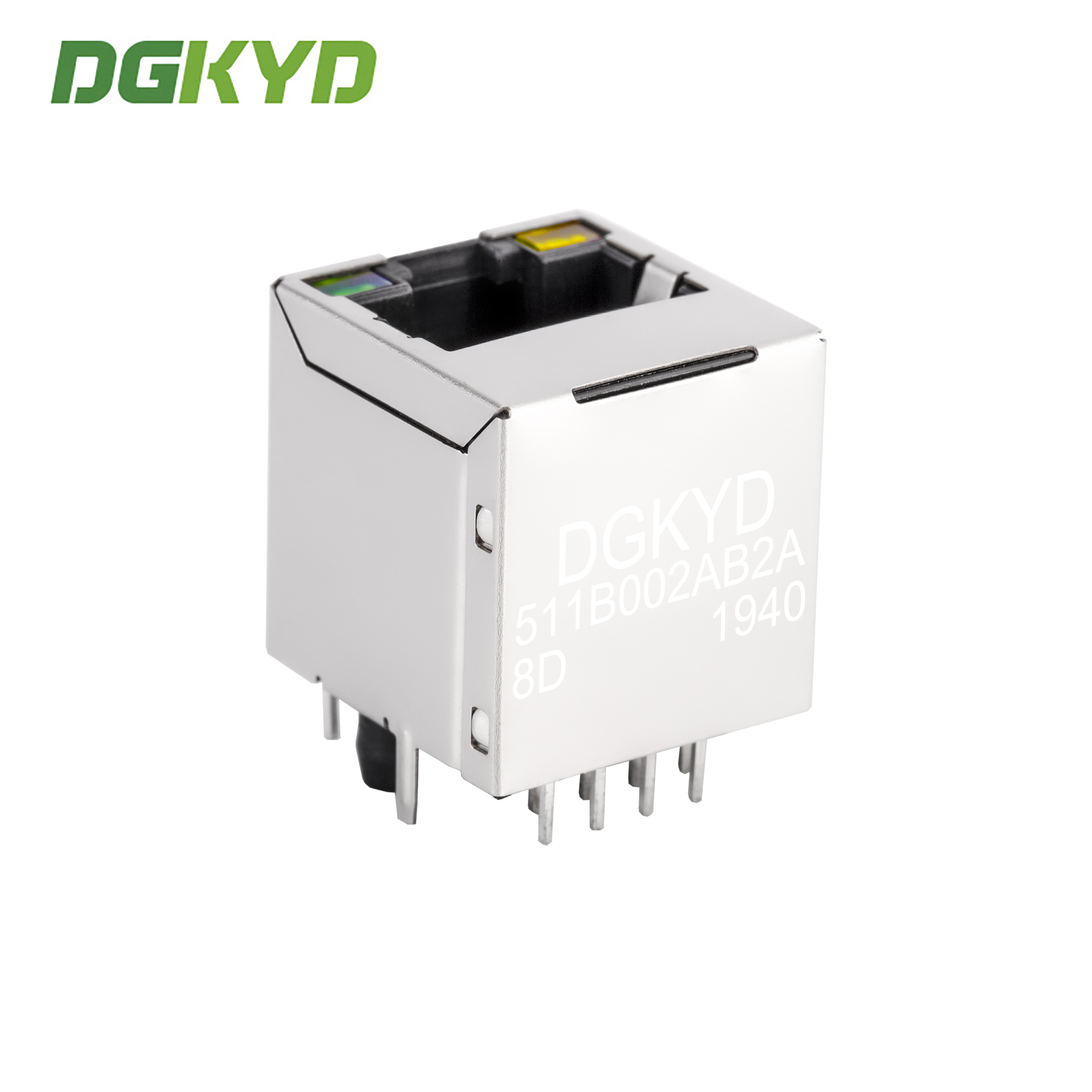

DGKYD511B002AB2A8D RJ45 100M 180-градусный сетевой разъем 8PIN с прямой вилкой и подсветкой и экранированной розеткой 0DGKYD511B002AB2A8D RJ45 100M 180-градусный сетевой разъем 8PIN с прямой вилкой и подсветкой и экранированной розеткой 1DGKYD511B002AB2A8D RJ45 100M 180-градусный сетевой разъем 8PIN с прямой вилкой и подсветкой и экранированной розеткой 2DGKYD511B002AB2A8D RJ45 100M 180-градусный сетевой разъем 8PIN с прямой вилкой и подсветкой и экранированной розеткой 3
