Характер продукции

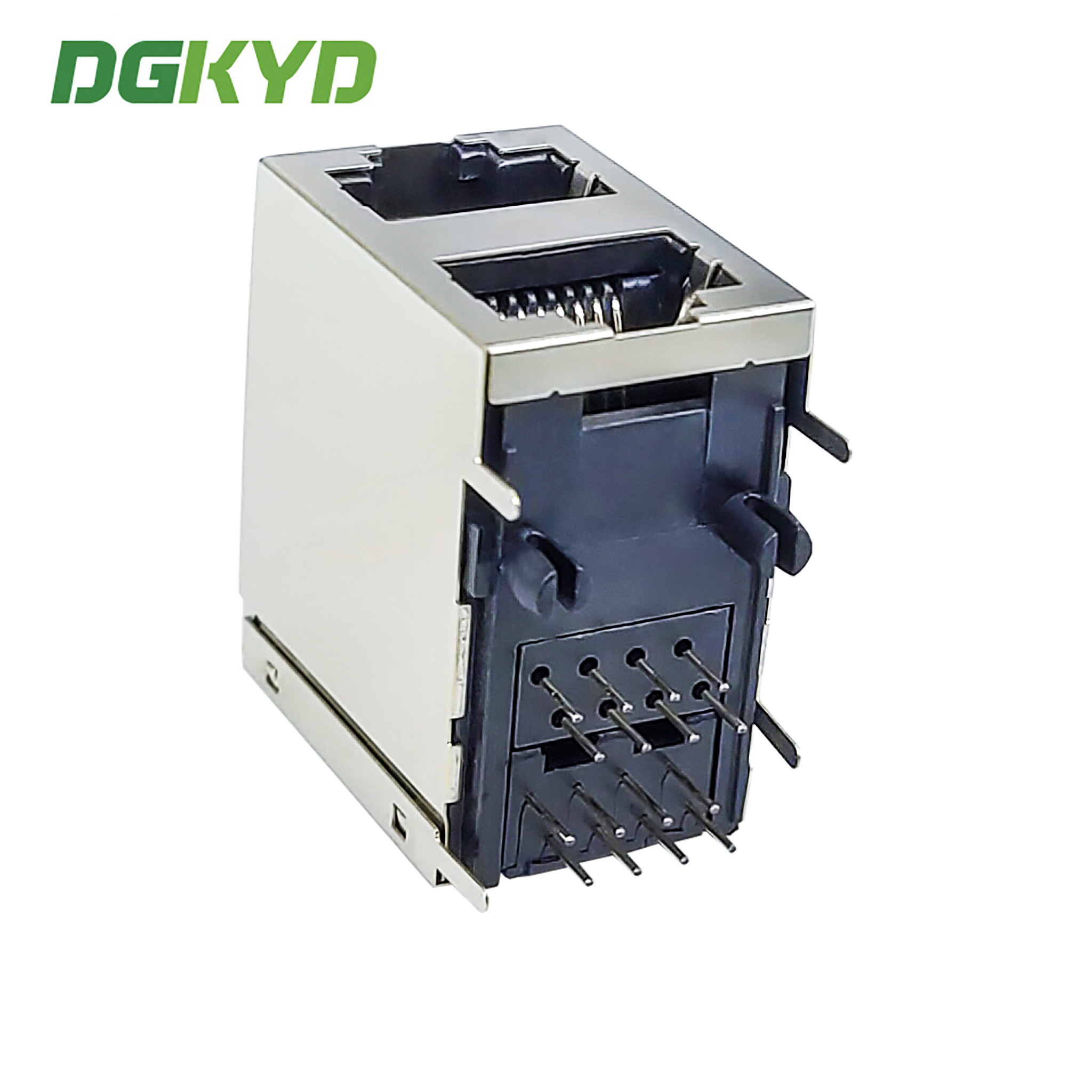

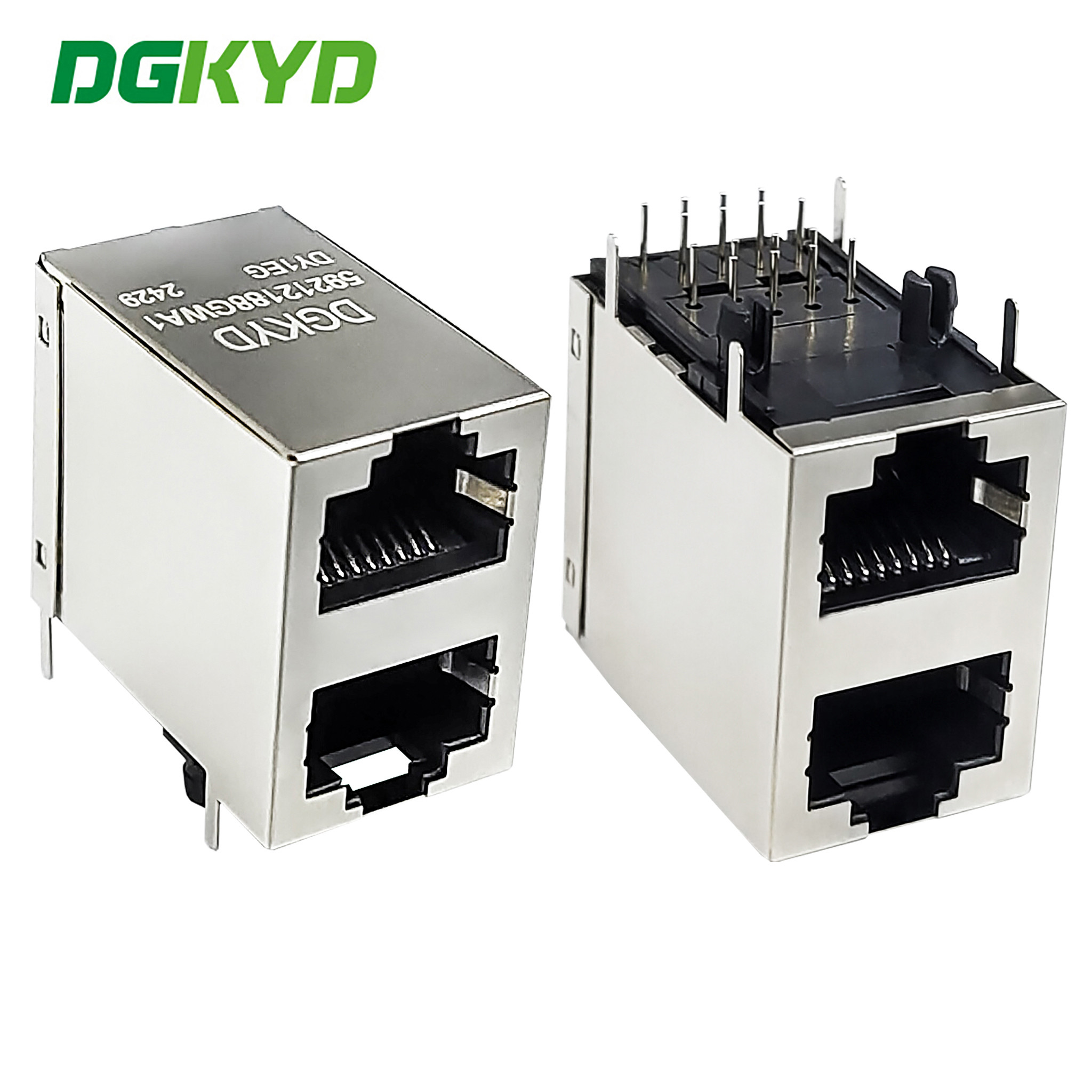

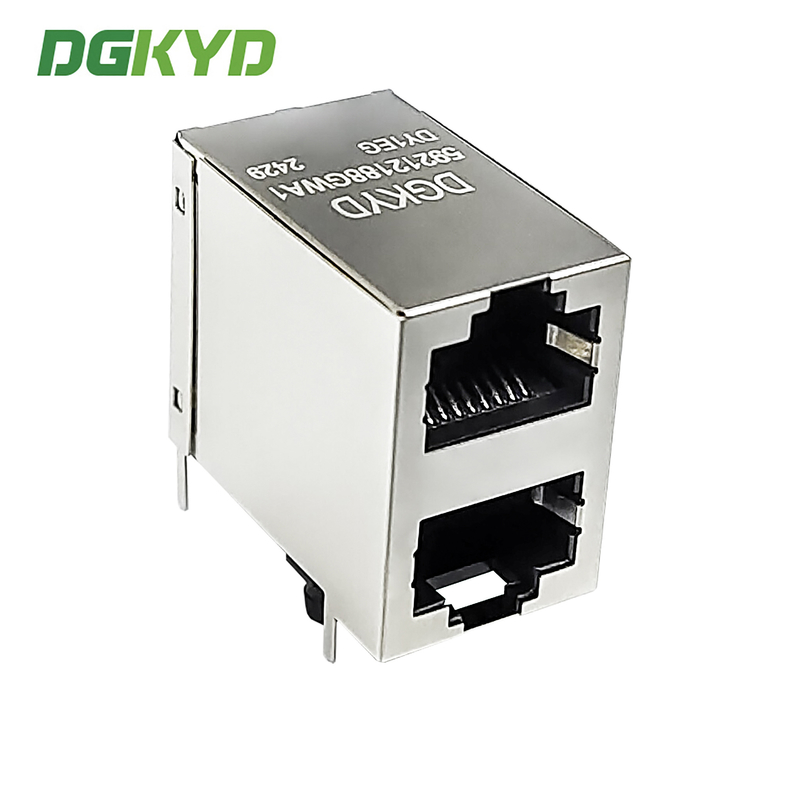

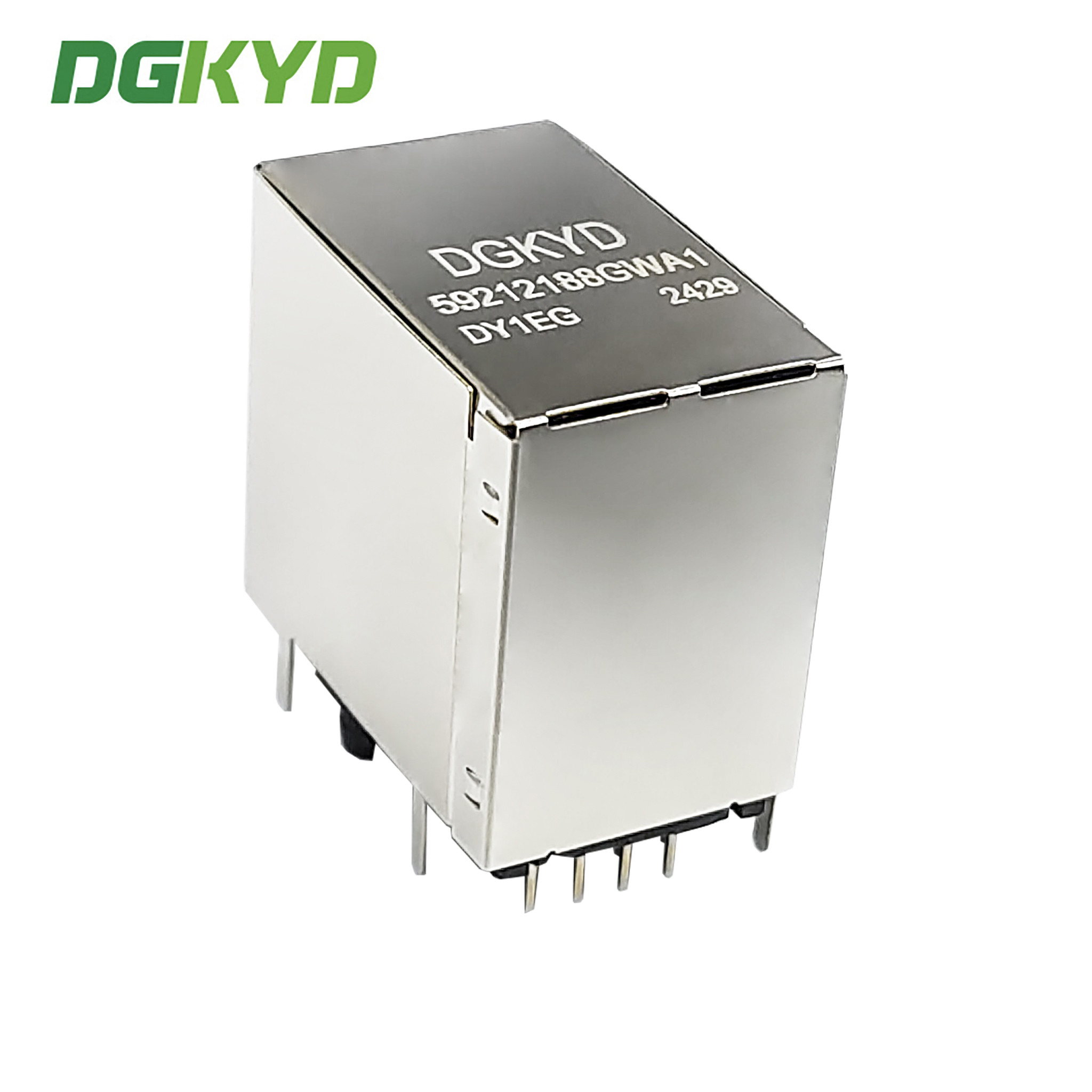

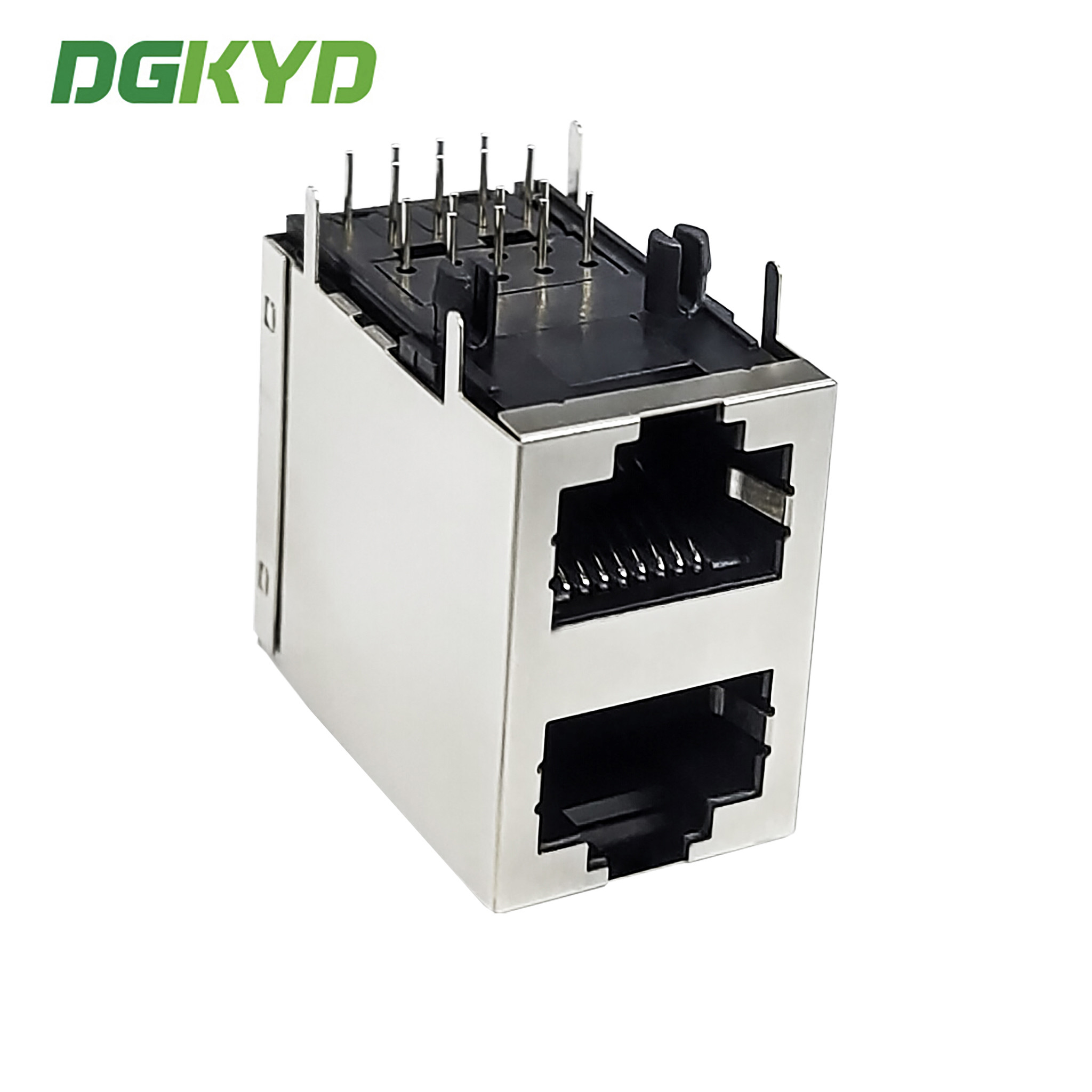

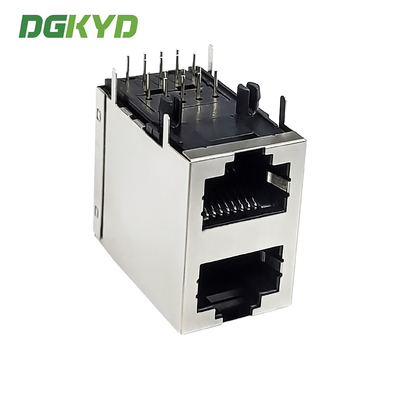

Экранированный многопортовый разъем RJ45 без световой полосы, штабелируемый тип DGKYD59212188GWA1DY1EG
Документ со спецификациями продукта
DGKYD59212188GWA1DY1EG.pdf
| Номер детали |
DGKYD59212188GWA1DY1EG |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукта |
Разъем-модульный |
Стиль разъема |
Гнездо |
| Тип гнезда |
RJ45 |
Тип разъема |
Модульное гнездо |
| Стиль защелки |
Стандартный |
Защелка |
ВВЕРХ/ВНИЗ |
| Фильтр |
Без фильтра |
Опция светодиода |
Без светодиода |
| Цвет светодиода |
Нет |
Ограничители панели |
С ограничителями панели |
| Экранированный |
Да |
Применяется к |
Печатная плата |
| Скорость производительности |
10/100//1000BASE-T/TX |
Подходит для сварки |
Перепайка (альтернатива). |
| Конфигурация портов |
Двойные порты |
Количество позиций |
8 |
| Конфигурация гнезда |
2X1 |
Клемм на порт |
8 |
| Материал экрана |
Медный сплав с никелевым покрытием |
Ориентация монтажа на печатную плату |
Боковой ввод (прямой угол) |
| Материал покрытия контактной зоны |
Золото 6u/15u/30u/50u |
Материал основания контакта |
Фосфористая бронза |
| Материал покрытия контактной ножки |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
ПБТ Полиэстер |
Цвет корпуса |
Черный |
| Температура материала корпуса |
Стандартный |
Класс огнестойкости UL |
UL 94V-0 |
Тип интерфейса: применение хрустальной головки: Ethernet 10 / 100 / 1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: высокочастотная характеристика: фильтрация, защита от помех
Рабочая температура:40 °C - 85 °C
Температура хранения: - 40 °C - 85 °C
Бессвинцовая пайка: высота пайки волной до 265 °C
Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя сетевых разъемов RJ45
1. Бизнес-модель: Производитель
2. Срок поставки: своевременная доставка, околодвухнедель.
3. Спецификации на выбор: светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)>
Экран с EMI-пальцами или без
коэффициент трансформации магнитного сердечника
диверсификация магнитной цепи опционально
покрытие контактов золотом (FU, 3U, 6U, 15u, 30U, 50U)
материал корпуса (ПБТ, ПА46, ПА9Т, LCP)
4. Электрические характеристики продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерам, стандартам механической обрабатывающей промышленности и стандартам защиты окружающей среды. Ваше удовлетворение - цель нашего обслуживания!
Параметры производительности:
1. Применяется к Ethernet, коэффициент трансформации: 1CT: 1CT
2. Соответствует стандарту IEEE 802.3 & ANSI X 3.263
3. Индуктивность холостого хода (OCL): 350uH(МИН.) @ 100 кГц, 0.1VRMS с 8 мА DC Bсмещения
4. Процесс пайки волной при температуре до 265 °C соответствует требованиям стандарта EU ROHS
5. Выдерживаемое напряжение: 2250VDC 1 мА макс., 60 с
6.Импеданс: 100 Ом
7. Интерфейс RJ45 соответствует стандарту FCC 68.5
8. Сопротивление постоянному току: 1,5 Ом
