Характер продукции

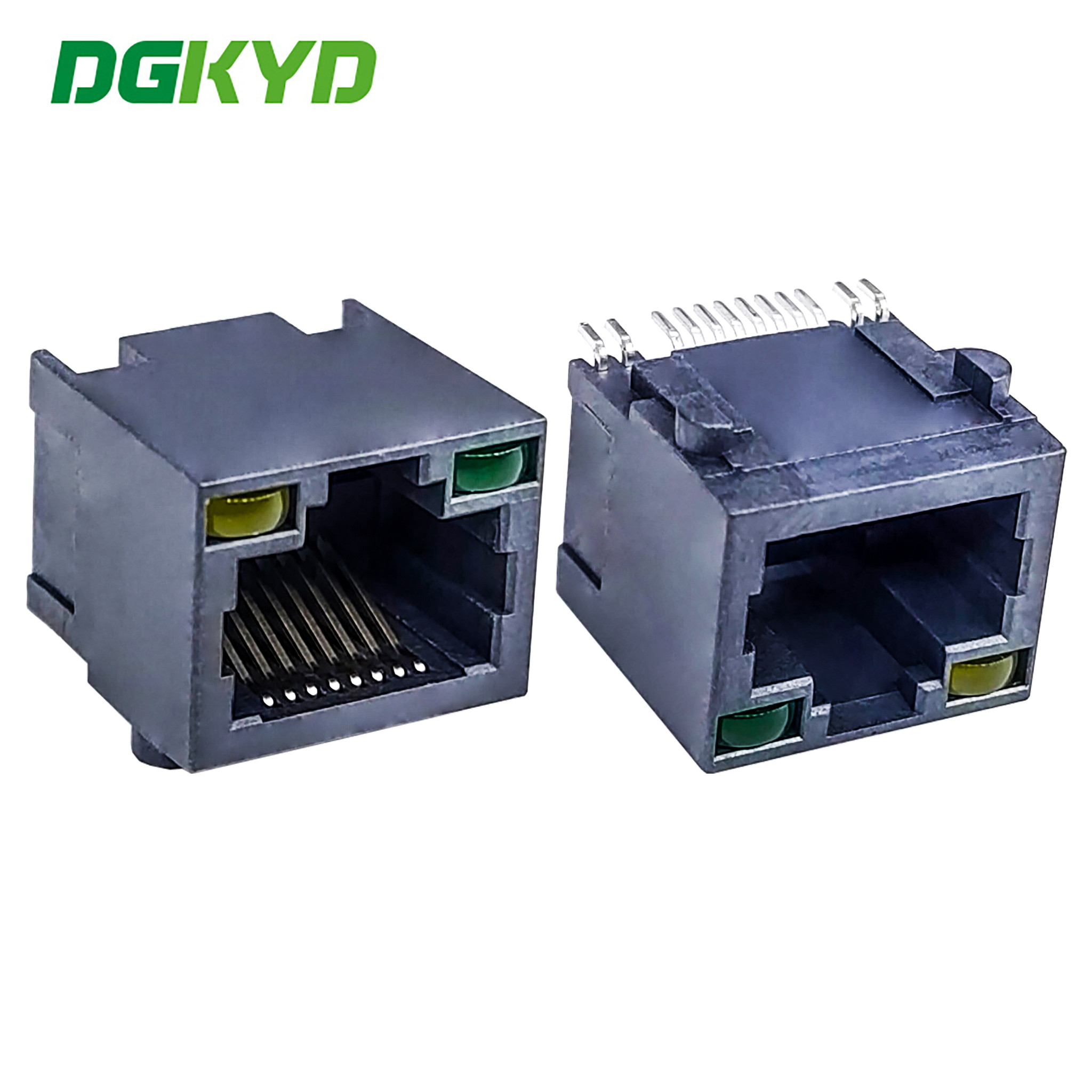

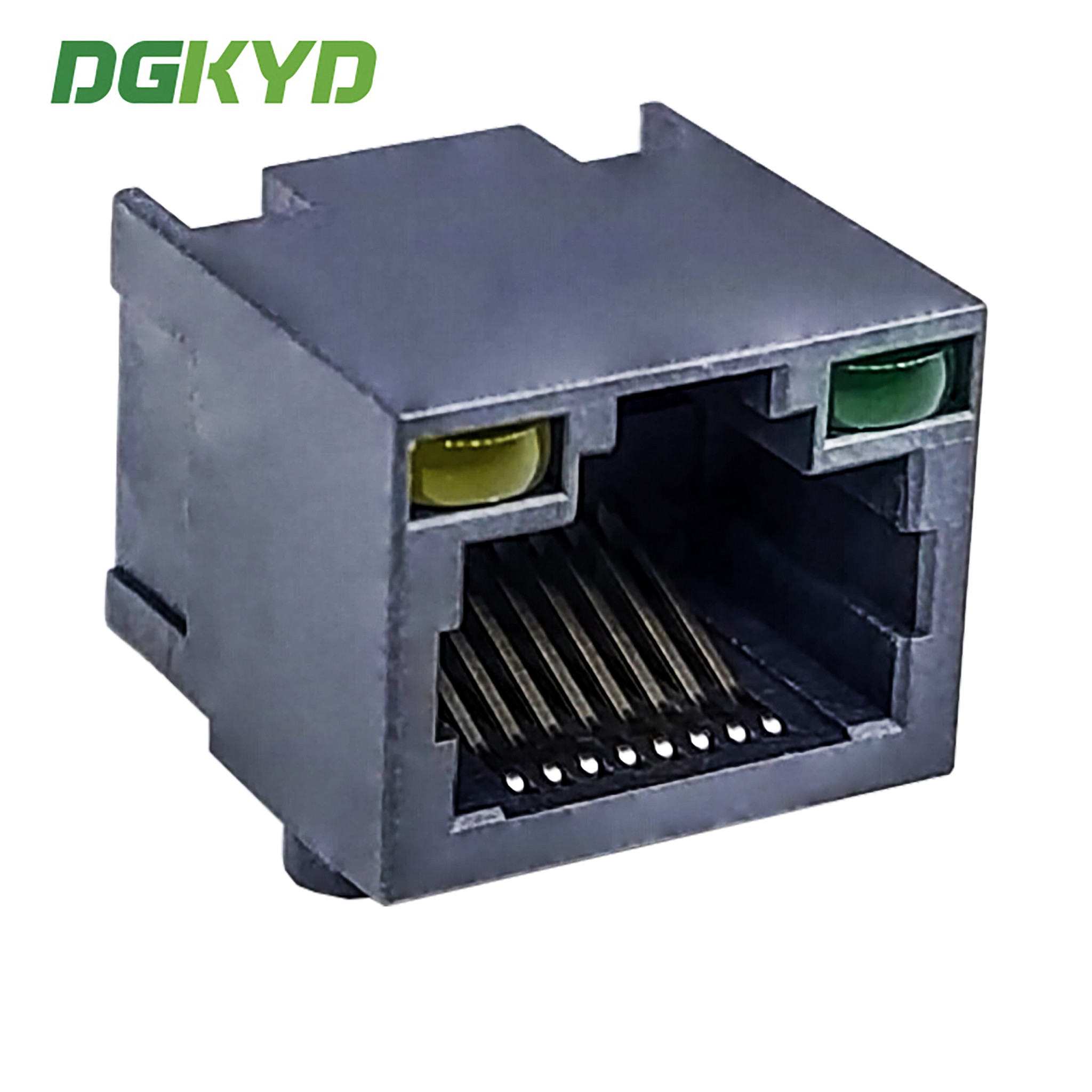

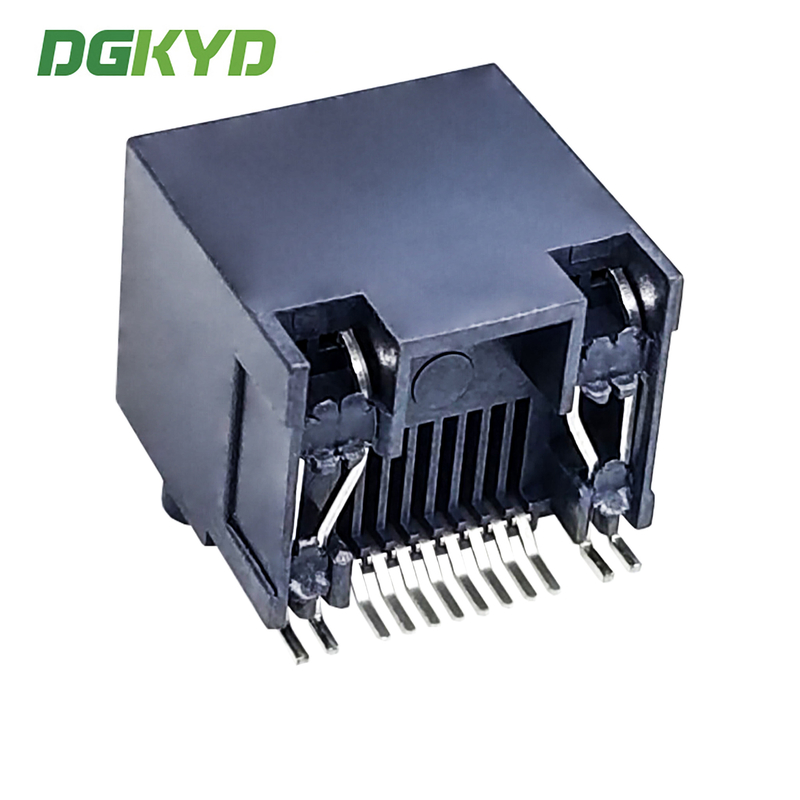

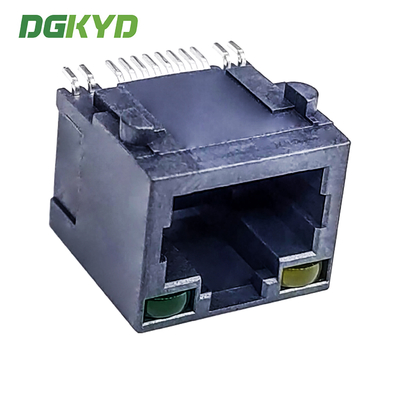

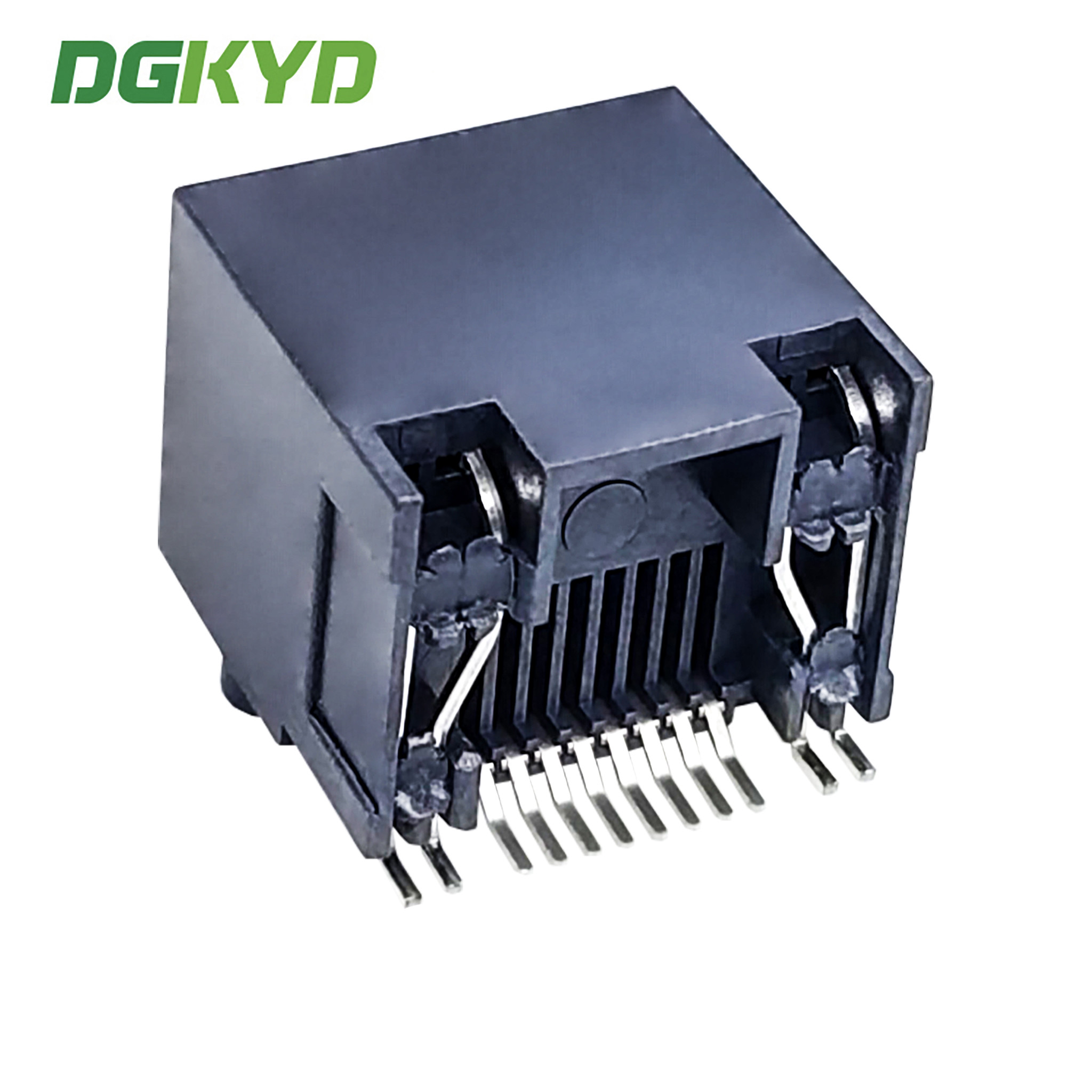

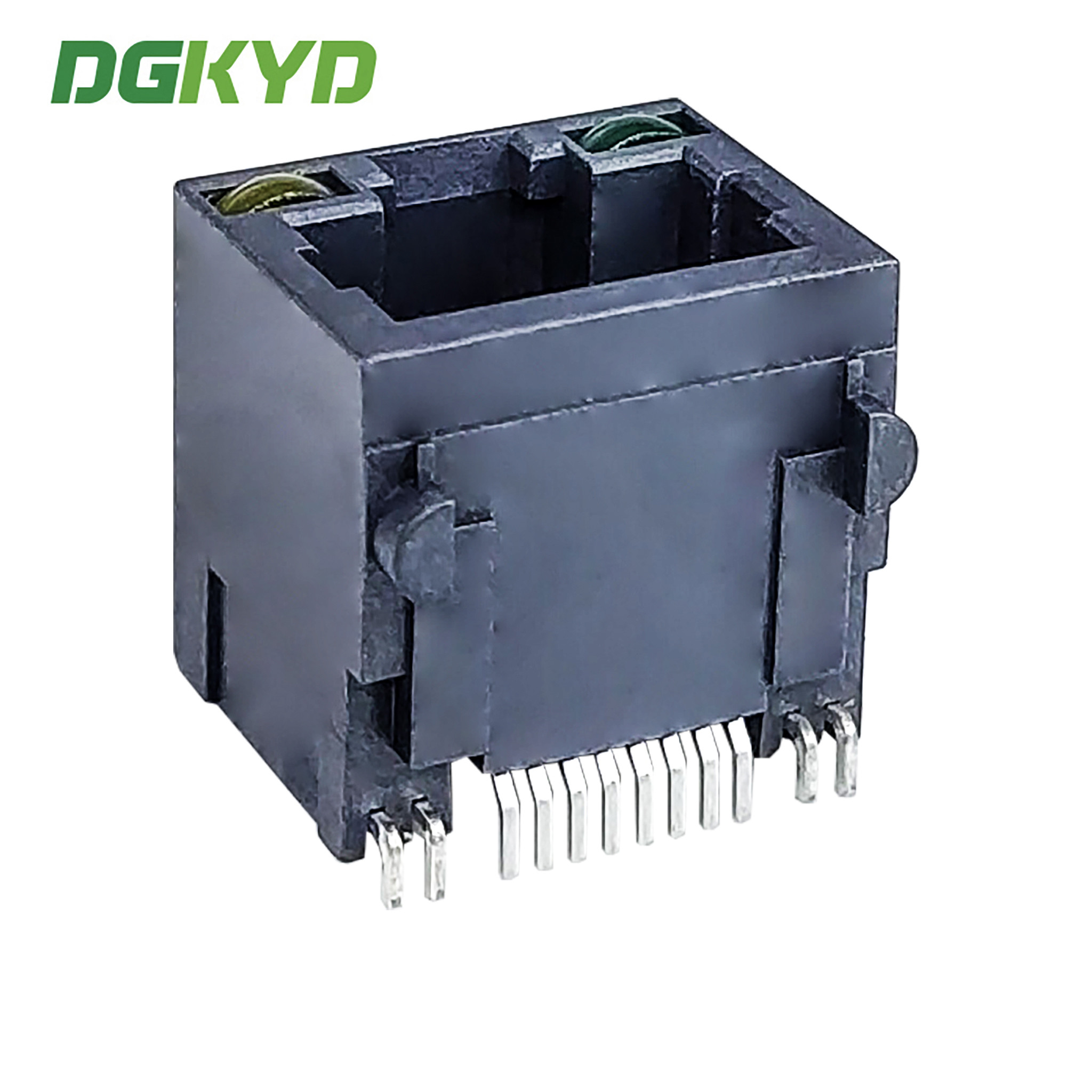

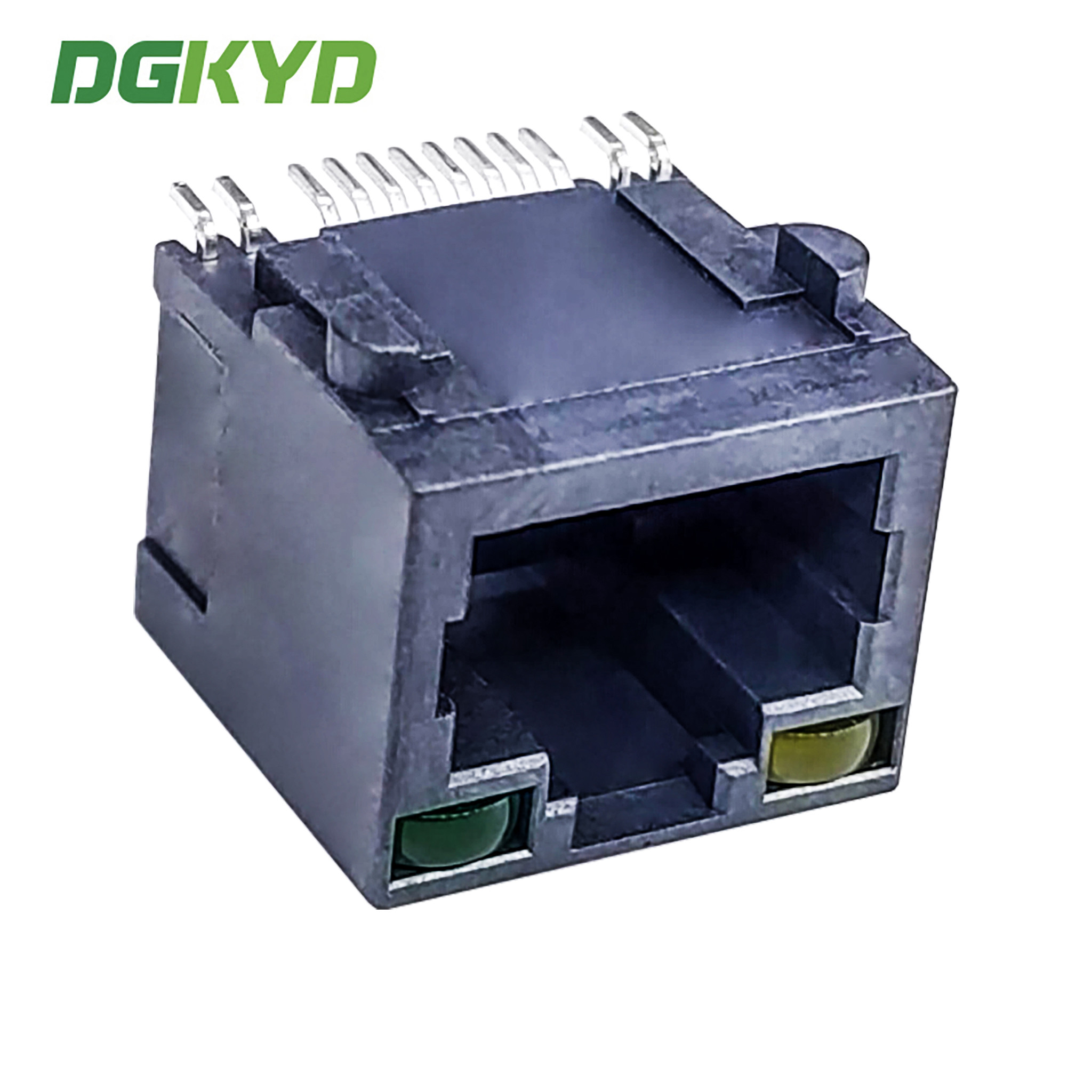

56 однопортовый разъем RJ45, полностью пластиковый, для световой полосы, интерфейс патч-типа DGKYD561188JB1A6SB1075
Документ со спецификациями продукта
DGKYD561188JB1A6SB1075.pdf
| Номер детали |
DGKYD561188JB1A6SB1075 |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукта |
Разъем-модульный |
Стиль разъема |
Гнездо |
| Тип гнезда |
RJ45 |
Тип разъема |
Модульное гнездо |
| Стиль защелки |
Стандартный |
Защелка |
ВВЕРХ |
| Фильтр |
Без фильтра |
Опция светодиода |
Со светодиодом |
| Цвет светодиода |
Желтый/Зеленый |
Ограничители панели |
С ограничителями панели |
| Экранированный |
Нет |
Применяется к |
Печатная плата |
| Скорость работы |
10/100//1000BASE-T/TX |
Подходит для типа сварки |
Перепайка (альтернатива). |
| Конфигурация порта |
Одиночные порты |
Количество позиций |
8 |
| Конфигурация гнезда |
1X1 |
Клемм на порт |
8 |
| Материал экрана |
Медный сплав с предварительным никелированием |
Ориентация монтажа на печатную плату |
Боковой вход (прямой угол) |
| Материал покрытия контактной зоны сопряжения |
Золото 6u/15u/30u/50u |
Материал основания контакта |
Фосфористая бронза |
| Материал покрытия контактной хвостовой части |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
Полиэстер LCP |
Цвет корпуса |
Черный |
| Температура материала корпуса |
Стандартный |
Класс пожарной безопасности UL |
UL 94V-0 |
Тип интерфейса: применение хрустальной головки: Ethernet 10 / 100 / 1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: высокочастотная характеристика: фильтрация, защита от помех
Рабочая температура: 40 °C - 85 °C
Температура хранения: - 40 °C - 85 °C
Бессвинцовая пайка: высота пайки волной до 265 °C
Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя сетевых разъемов RJ45
1. Бизнес-модель: Производитель
2. Срок поставки: своевременная доставка, около двух недель.
3. Спецификации на выбор: светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)>
Экран с EMI-пальцами или без
коэффициент трансформации магнитного сердечника
опциональная диверсификация магнитной цепи
покрытие контактов золотом (FU, 3U, 6U, 15u, 30U, 50U)
материал корпуса (PBT, PA46, PA9T, LCP)
4. Электрические характеристики продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерам, стандартам механической обрабатывающей промышленности и стандартам защиты окружающей среды. Ваше удовлетворение - цель нашего обслуживания!
Параметры производительности:
1. Применяется к Ethernet, коэффициент трансформации: 1CT: 1CT
2. Соответствует стандарту IEEE 802.3 & ANSI X 3.263
3. Индуктивность разомкнутой цепи (OCL): 350uH (МИН) @ 100 кГц, 0,1VRMS с 8 мА DC Bias
4. Процесс пайки волной до 265 °C соответствует требованиям стандарта EU ROHS
5. Выдерживаемое напряжение: 2250VDC 1 мА макс., 60 с
6.Импеданс: 100 Ом
7. Интерфейс RJ45 соответствует стандарту FCC 68.5
8. Сопротивление постоянному току: 1,5 Ом
