Характер продукции

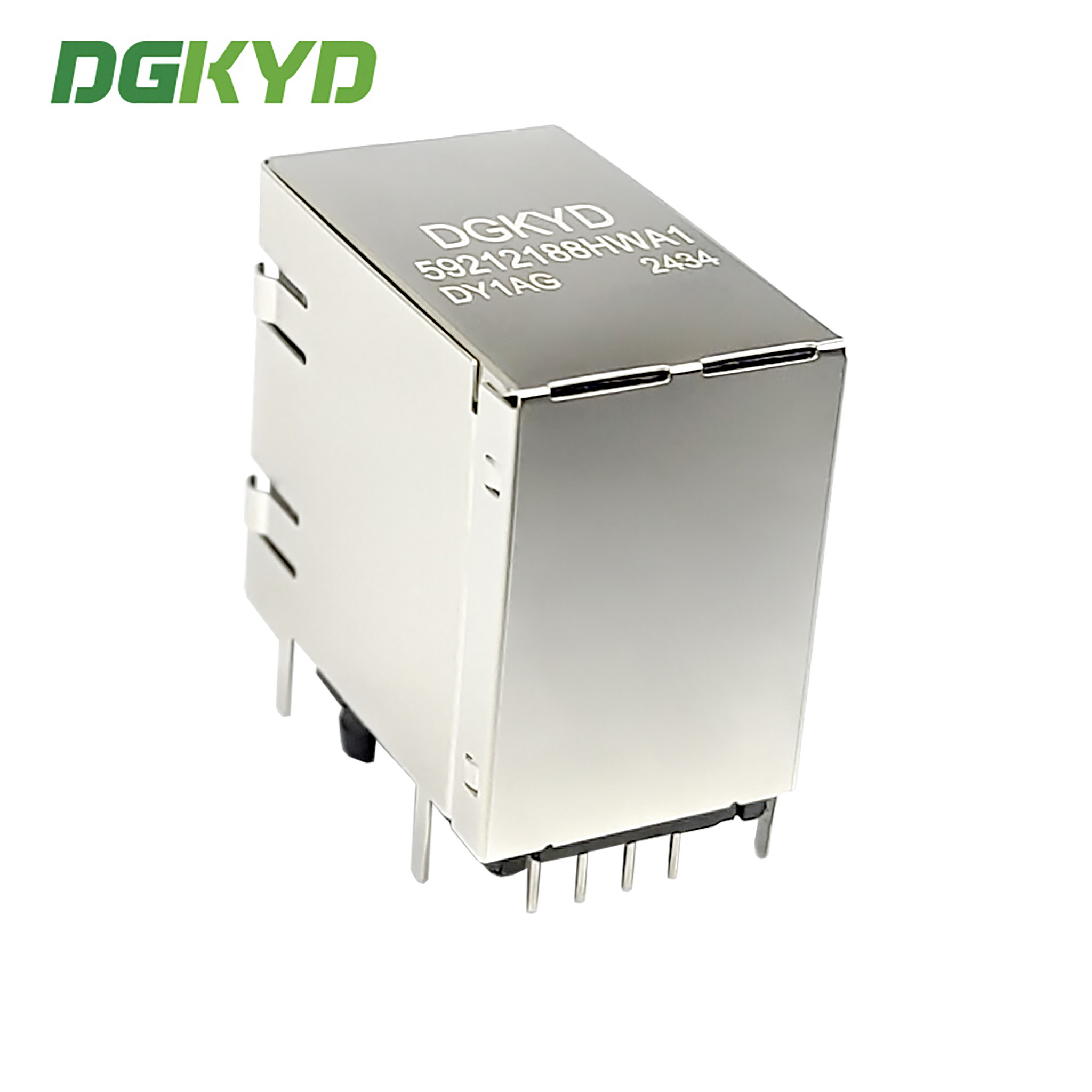

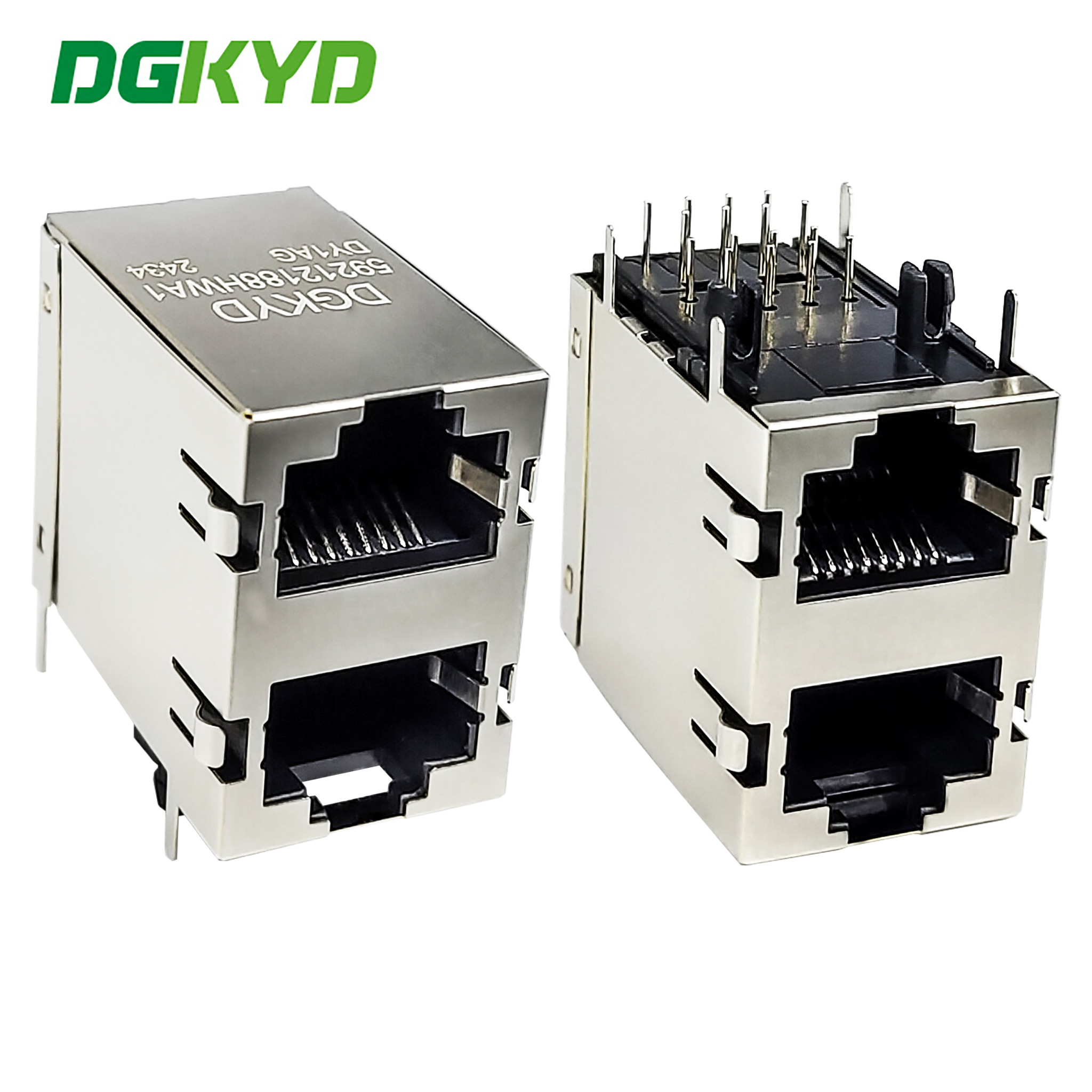

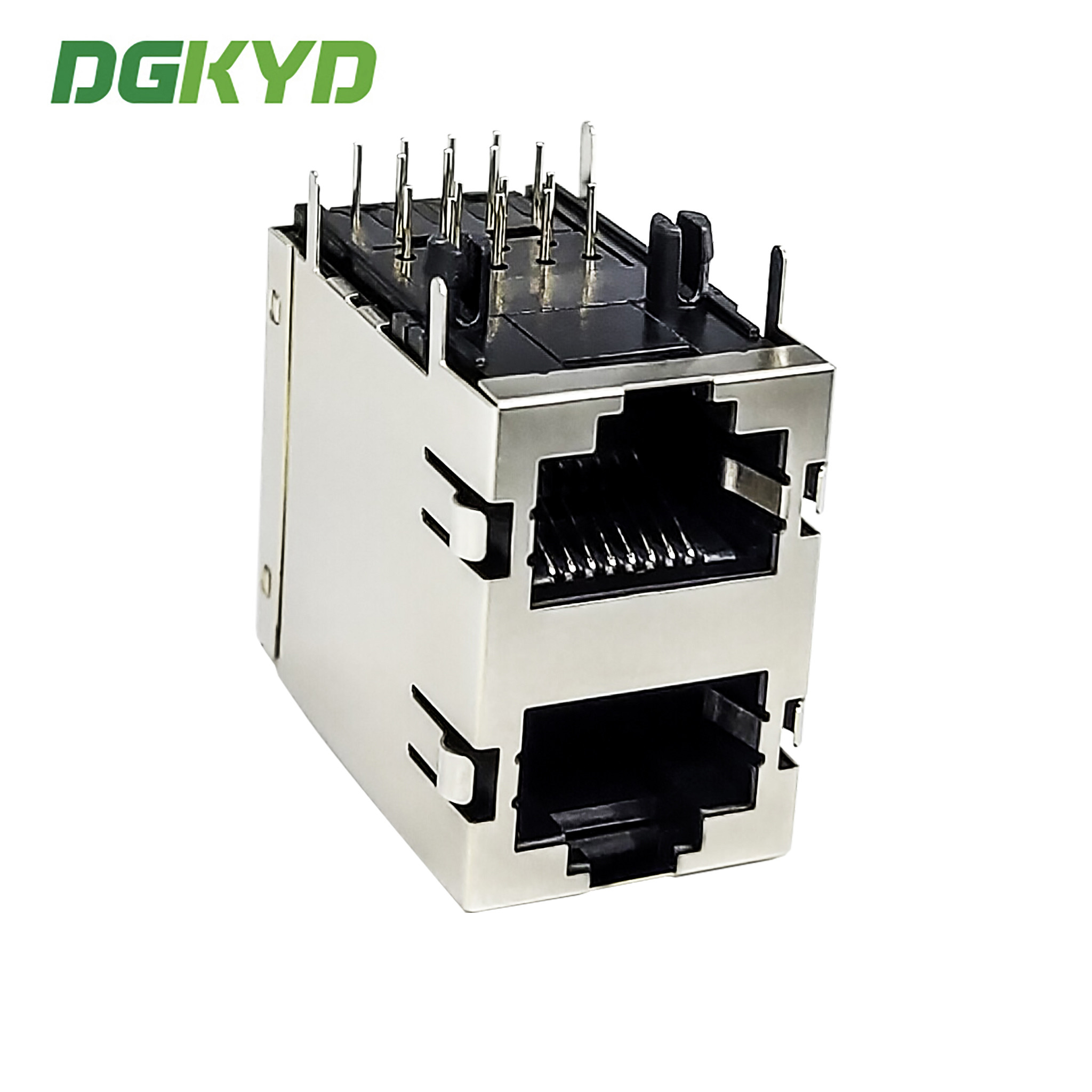

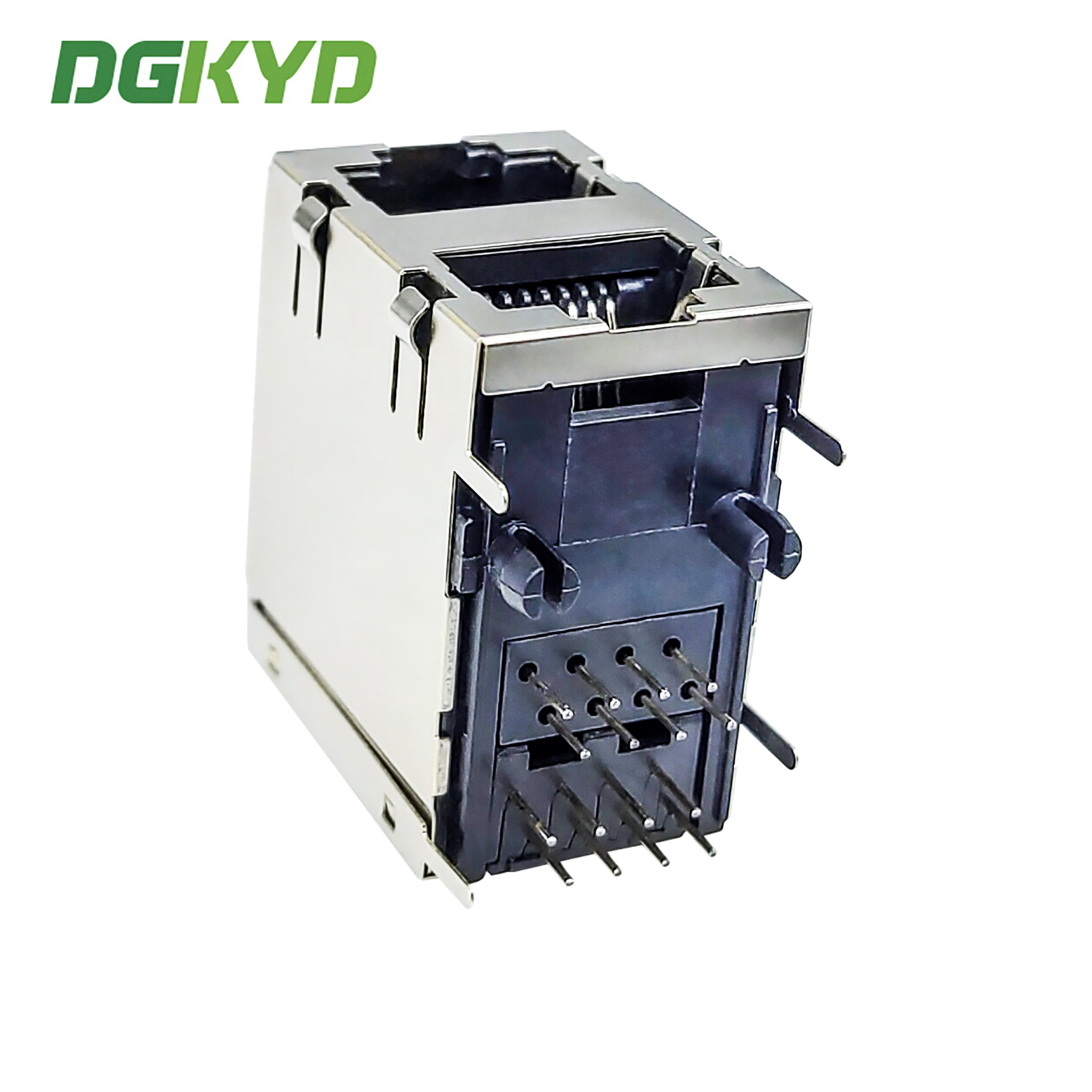

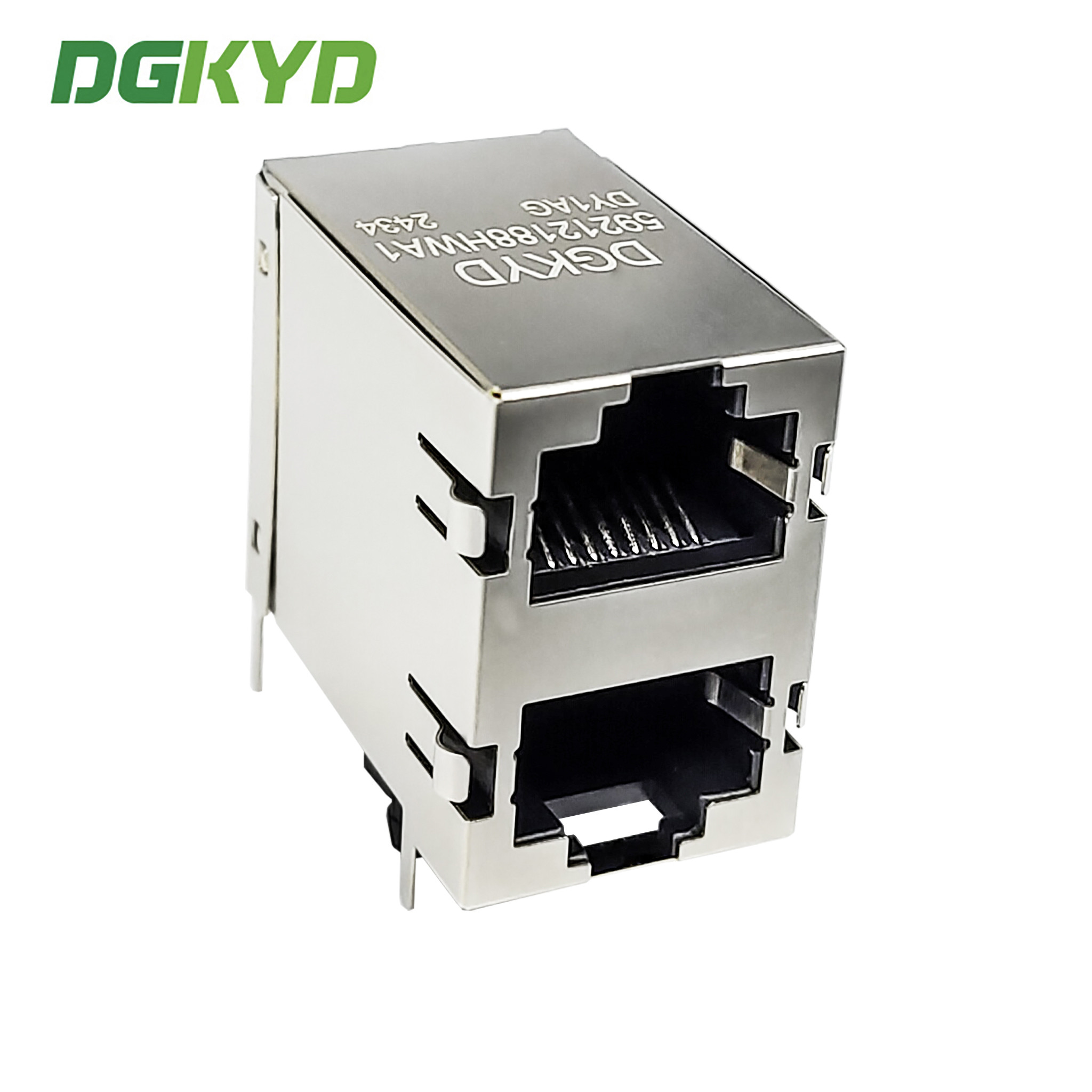

Многопортовый экранированный разъем RJ45 без световой полосы, штабелируемый тип DGKYD59212188HWA1DY1AG
Документ со спецификациями продукта
DGKYD59212188HWA1DY1AG.pdf
| Номер детали |
DGKYD59212188HWA1DY1AG |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукта |
Разъем-модульный |
Стиль разъема |
Разъем |
| Тип разъема |
RJ45 |
Тип разъема |
Модульный разъем |
| Стиль защелки |
Стандартный |
Защелка |
ВВЕРХ/ВНИЗ |
| Фильтр |
Без фильтра |
Опция светодиода |
Без светодиода |
| Цвет светодиода |
Нет |
Ограничители панели |
С ограничителями панели |
| Экранированный |
Да |
Применяется к |
Печатная плата |
| Скорость производительности |
10/100//1000BASE-T/TX |
Подходит для сварки |
Перепайка (альтернатива). |
| Конфигурация порта |
Двойные порты |
Количество позиций |
8 |
| Конфигурация разъема |
2X1 |
Терминалы на порт |
8 |
| Материал экрана |
Медный сплав с предварительным никелированием |
Ориентация монтажа на печатную плату |
Боковой вход (прямой угол) |
| Материал покрытия контактной зоны сопряжения |
Золото 6u/15u/30u/50u |
Материал основания контакта |
Фосфористая бронза |
| Материал покрытия контактного хвостовика |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
Полиэстер PBT |
Цвет корпуса |
Черный |
| Материал корпуса Температура |
Стандартный |
Класс огнестойкости UL |
UL 94V-0 |
Тип интерфейса: применение хрустальной головки: Ethernet 10/100/1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: высокочастотная характеристика: фильтрация, защита от помех
Рабочая температура:40 °C - 85 °C
Температура хранения: - 40 °C - 85 °C
Бессвинцовая пайка: высота пайки волной до 265 °C
Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя сетевых разъемов RJ45
1. Бизнес-модель: Производитель
2. Срок поставки: своевременная доставка, околодвухнедель.
3. Спецификации на выбор: светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)>
Экран с пальцами EMI или без них
коэффициент трансформации магнитного сердечника
разнообразие магнитных схем опционально
покрытие контактов золотом (FU, 3U, 6U, 15u, 30U, 50U)
материал корпуса (PBT, PA46, PA9T, LCP)
4. Электрические характеристики продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерам внешнего вида, стандартам механической обрабатывающей промышленности и стандартам защиты окружающей среды. Ваше удовлетворение - цель нашего обслуживания!
Параметры производительности:
1. Применяется к Ethernet, коэффициент трансформации: 1CT: 1CT
2. Соответствует стандарту IEEE 802.3 & ANSI X 3.263
3. Индуктивность холостого хода (OCL): 350uH(MIN) @ 100kHz, 0.1VRMS с 8Ma DC Bias
4. Процесс пайки волной при температуре до 265 °C соответствует требованиям стандарта EU ROHS
5. Напряжение пробоя: 2250VDC 1mA макс., 60с
6.Импеданс: 100 Ом
7. Интерфейс RJ45 соответствует стандарту FCC 68.5
8. Сопротивление постоянному току: 1,5 Ом
