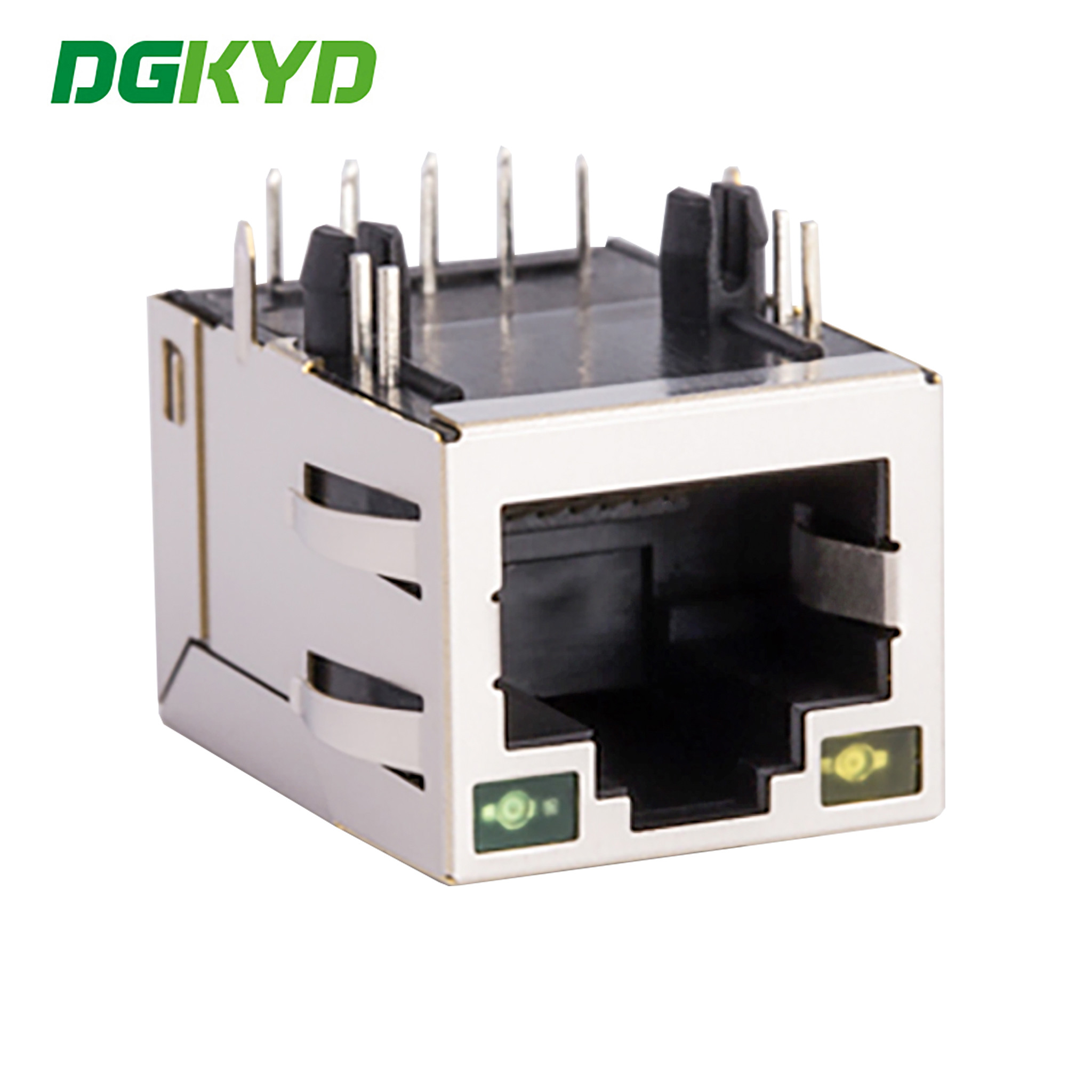

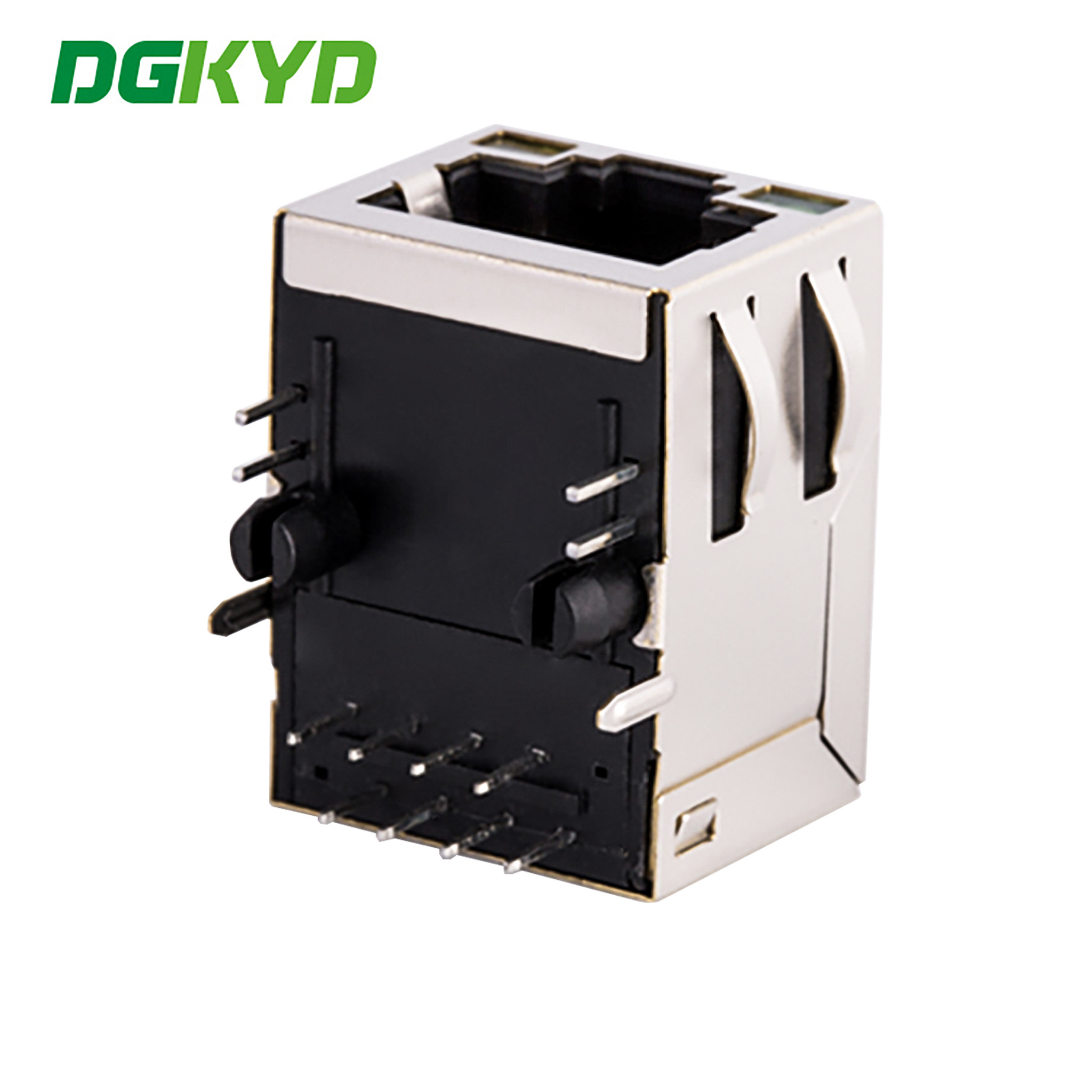

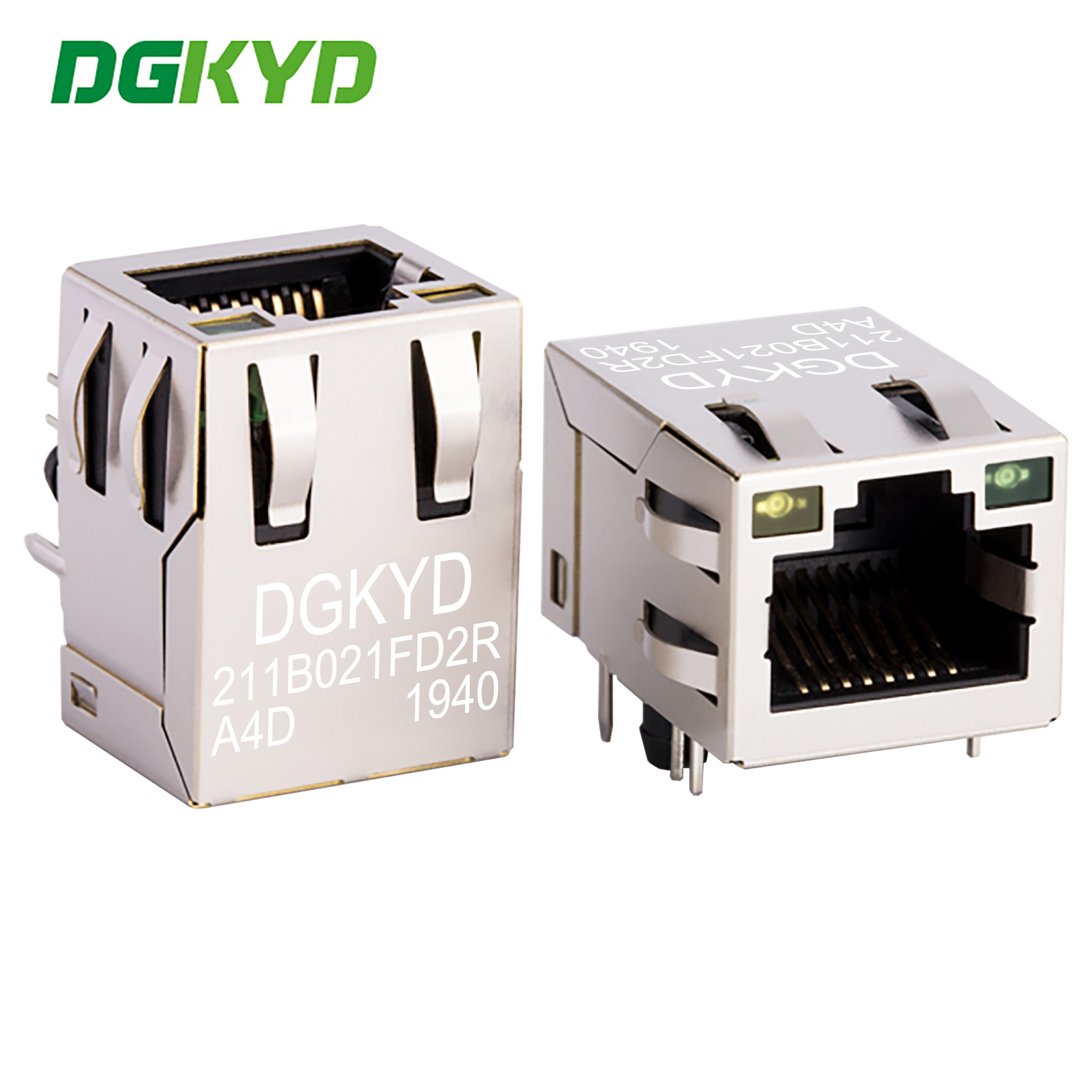

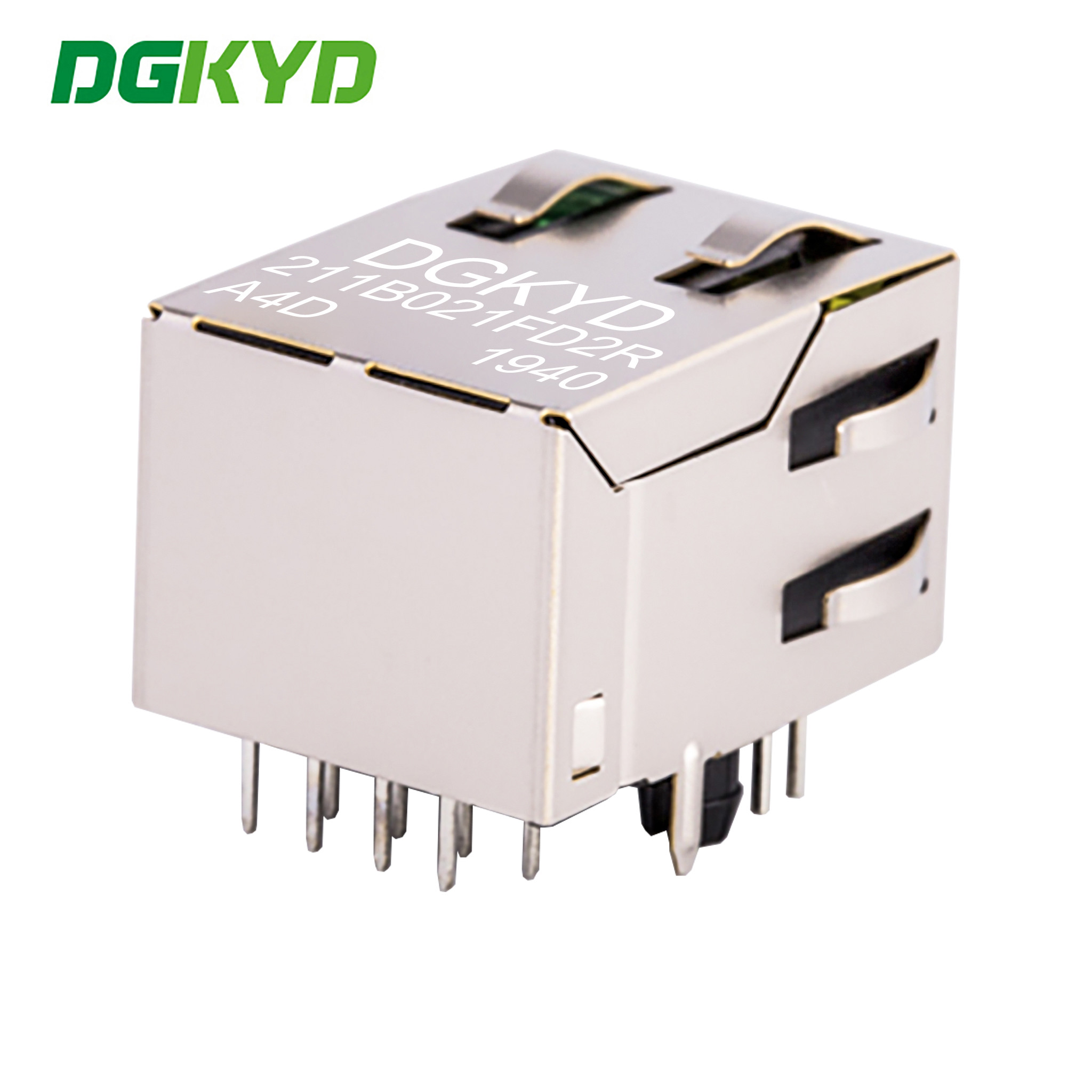

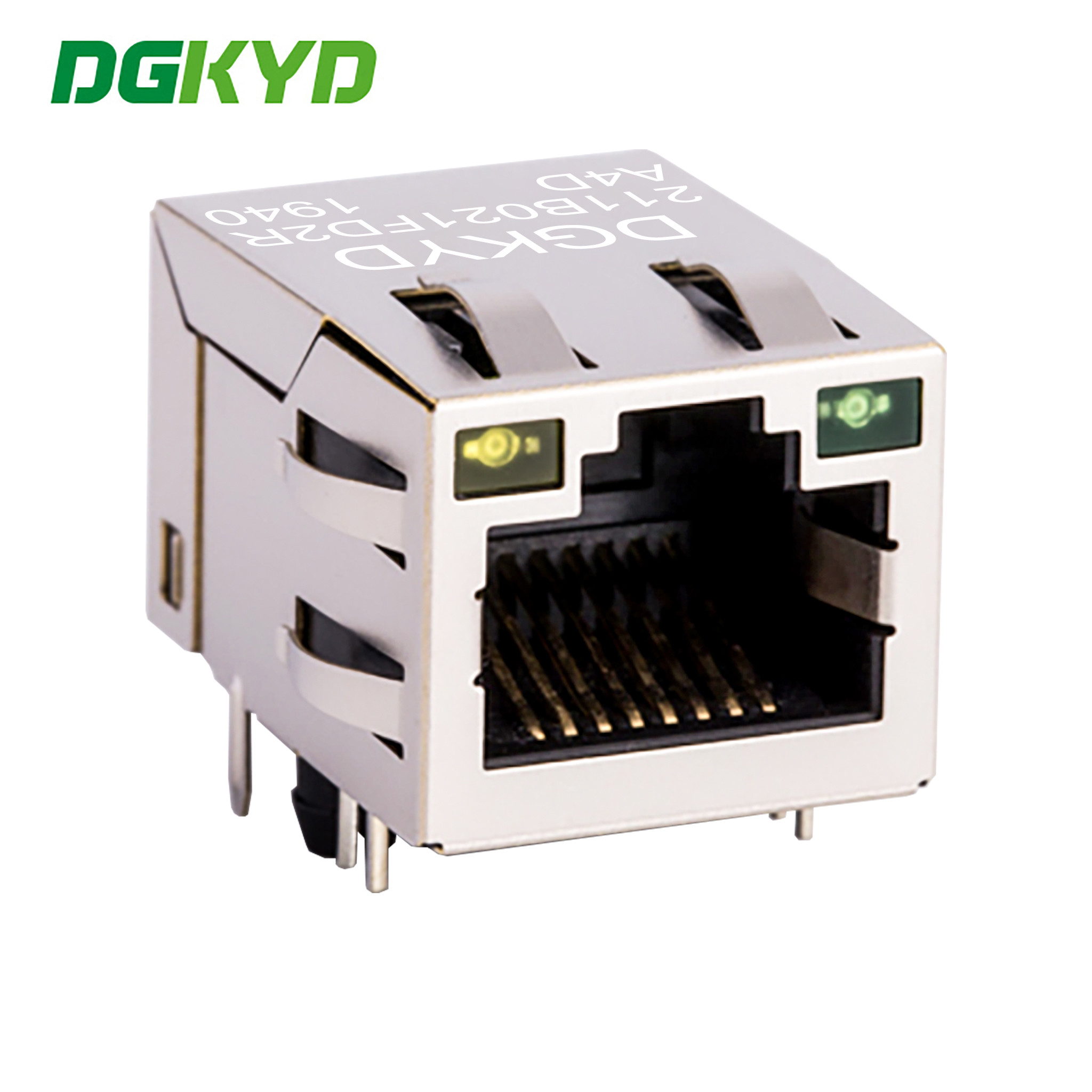

RJ45 Connector TAB-UP 100Mbps Filtering Interface Network Socket DGKYD211B021FD2RA4D

Коннектор RJ45 TAB-UP 100Mbps фильтрационный интерфейс сетевой разъем DGKYD211B021FD2RA4D

Контакт

Коннектор RJ45 TAB-UP 100Mbps фильтрационный интерфейс сетевой разъем DGKYD211B021FD2RA4D

Количество мин заказа :	1 шт.	Цена :	Please contact us to get the latest price.
Упаковывая детали :	Поднос в коробке	Время доставки :	10 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение,	Поставка способности :	100К шт/день

Место происхождения:	DongGuan из Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	DGKYD211B021FD2RA4D

Подробная информация
Тип компонента:	PCB Jack	Магнитный:	Да
Категория производительности:	5,5e	Название продукта:	Магнитный Джек, модульный Джек 8/8, RJ45
Стиль MOUNT PCB:	ОКУНАТЬ	Щит:	Фосфорная медная никелевая покрытие
Пластиковый корпус материал:	Черный ПБТ	Количество контактов:	8
Рабочая температура:	- 40 ℃ ~ 85 ℃	Золотое покрытие на контактных булавках:	6У
Метод инкапсуляции:	Одиночный встроенный пакет
Выделить:	интерфейс фильтрации RJ45 , Коннектор TAB-UP RJ45 , Коннектор RJ45 100 Мбит/с

Характер продукции

Сетевой разъем RJ45 с фильтрацией 100 Мбит/с, TAB-UP, DGKYD211B021FD2RA4D

Документ с техническими характеристиками

DGKYD211B021FD2RA4D.pdf

Номер детали	DGKYD211B021FD2RA4D	Бренд	DGKYD/OEM/ODM
Тип продукта	Разъем-модульный	Стиль разъема	Гнездо
Тип гнезда	RJ45	Тип разъема	Модульное гнездо
Стиль защелки	Стандартный	Защелка	TAB-UP
Фильтр	С фильтром	Опция светодиода	Со светодиодом
Цвет светодиода	Зеленый/Желтый	Ограничители панели	С ограничителями панели
Экранированный	С металлическим экраном	Применяется к	Печатная плата
Конфигурация порта	1x1 порт	Количество позиций	8
Конфигурация гнезда	1x1	Клемм на порт	8
Материал экрана	Медный сплав с никелевым покрытием	Ориентация монтажа на печатную плату	Боковой ввод (прямой угол)
Покрытие контактной зоны	Золото 6u	Основной материал контакта	Фосфористая бронза
Материал покрытия вывода	Олово-свинец поверх никеля	Стиль монтажа на печатную плату	Сквозное отверстие
Метод подключения к печатной плате	Сквозное отверстие-прессовая посадка	Фиксатор платы	С фиксатором/без фиксатора платы
Материал корпуса	Полиэстер PBT	Цвет корпуса	Черный
Температура материала корпуса	Стандартный	Класс огнестойкости UL	UL 94V-0

МАТЕРИАЛ:

КОРПУС: PBT, UL94V-0, ЧЕРНЫЙ.

КРЕПЛЕНИЕ КЛЕММ: PBT, UL94V-0, ЧЕРНЫЙ.

ЭКРАН: C2680, T=0.20MM, НИКЕЛЕВОЕ ПОКРЫТИЕ ПО ВСЕЙ ПОВЕРХНОСТИ.

КЛЕММА: ФОСФОРИСТАЯ БРОНЗА C5210, T=0.35MM,

6U" ЗОЛОТОЕ ПОКРЫТИЕ НА КОНТАКТНОЙ ЗОНЕ.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ДОЛГОВЕЧНОСТЬ: МИН. 750 ЦИКЛОВ.

УСИЛИЕ СОЕДИНЕНИЯ: МАКС. 23 Н.

РАБОЧАЯ ТЕМПЕРАТУРА: ОТ -40°C ДО +85°C.

ТЕМПЕРАТУРА ХРАНЕНИЯ: ОТ -40°C ДО +85°C.

ВСЕ КРИТИЧЕСКИЕ РАЗМЕРЫ ОТМЕЧЕНЫ "*"

Электрические характеристики:

1. Коэффициент трансформации: 2~3: J1~J2=1CT:1CT (±2%).

4~7: J3~J6=1CT:1CT (±2%).

5~6: J4~J5=1CT:1CT (±2%).

8~9: J7~J8=1CT:1CT (±2%).

2. OCL: мин. 350 мкГн при 100 кГц, 100 мВ, 8 мА постоянного тока.

3. Вносимые потери: макс. -1.0 дБ при 1~100 МГц.

4. Обратные потери: мин. -18 дБ при 1~30 МГц;

-14 дБ мин. 30~60 МГц.

-12 дБ мин. 60~80 МГц.

-10 дБ мин. 80~100 МГц.

5. Перекрестные помехи: мин. -40 дБ при 1~30 МГц;

-35 дБ мин. 30~60 МГц;

-30 дБ мин. 60~100 МГц;

6. CMR: мин. -30 дБ при 1~100 МГц;

7. Hi-Pot: 2250 В постоянного тока, 6 с, 1 мА, первичная обмотка к вторичной.

Power over EthernetилиPoEописывает любую из нескольких стандартных или специальных систем, которые передают электрическую мощность вместе с данными по кабелям Ethernet с витой парой. Это позволяет одному кабелю обеспечивать как подключение к данным, так и электропитание для таких устройств, как беспроводные точки доступа, IP-камеры и VoIP-телефоны.

Существует несколько распространенных методов передачи питания по кабелям Ethernet. Два из них стандартизированы IEEE 802.3 с 2003 года. Эти стандарты известны какАльтернатива AиАльтернатива B. Для 10BASE-T и 100BASE-TX используются только две из четырех сигнальных пар в типичном кабеле Cat 5. Альтернатива Bразделяет сигнальные и силовые проводники, что упрощает устранение неполадок. Она также полностью использует все четыре витые пары в типичном кабеле Cat 5. Положительное напряжение проходит по контактам 4 и 5, а отрицательное - по контактам 7 и 8.
