Модуль с 2 портами RJ45 100 Base-T с магнитным прямоугольным фильтром Ethernet

Количество мин заказа :	Переговоры	Цена :	Please contact us to get the latest price.
Упаковывая детали :	540Трей в картонной коробке	Время доставки :	10 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение, МонейГрам	Поставка способности :	100 тыс. шт/день

Место происхождения:	Дунгуань Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	ДГКИД21Б002АБ2А4Д068
Документ:	DGKYD21B002AB2A4D068.pdf

Подробная информация
Тип продукта:	RJ45	Метод инкапсуляции:	Двойной встроенный пакет
Стиль MOUNT PCB:	ОКУНАТЬ	Форма:	Прямоугольник
Щит:	Фосфорная медная никелевая покрытие	Пластиковый корпус материал:	Черный ПБТ
Количество контактов:	10	Количество ядер:	8
Размер (мм):	17,21 28,5* 25,5	Золотое покрытие на контактных булавках:	6У
Рабочая температура:	- 40 ℃ ~ 85 ℃	Температура хранения:	- 40 ℃ ~ 85 ℃

Характер продукции

100 Base — Т-образный модуль с 2-портовым разъемом RJ45 и установленным магнитным прямоугольным фильтром Ethernet DGKYD21B002AB2A4D068

Номер детали:ДГКИД21Б002АБ2А4Д068

Технические параметры

Параметр	Ценить
Номер детали	ДГКИД21Б002АБ2А4Д068
Бренд	ДГКИД/ОЭМ/ОДМ
Тип продукта	Соединитель-Модульный
Стиль разъема	Джек
Тип Джека	RJ45
Тип разъема	Модульный Джек
Стиль защелки	Стандартный
защелка	TAB-ВВЕРХ/ВНИЗ
Фильтр	С фильтром
Светодиодный вариант	Со светодиодом
Цвет светодиода	Зелёный-Жёлтый
Панельные упоры	С упорами для панелей
Экранированный	С металлическим щитом
Применяется к	Печатная плата
Конфигурация порта	Порт 2X1
Количество позиций	10
Конфигурация Джека	2X1
Терминалы на порт	8
Материал щита	Медный сплав с предварительно нанесенным никелем
Ориентация монтажа печатной платы	Боковой вход (под прямым углом)
Контактное покрытие зоны сопряжения	Золото 6у
Контактный базовый материал	Фосфорная бронза
Материал покрытия контактов припоя	Олово-свинец над никелем
Тип монтажа печатной платы	Сквозное отверстие
Метод подключения к плате ПК	Сквозное отверстие с прессовой посадкой
Блокировка доски	С/без замка платы
Материал корпуса	ПБТ Полиэстер
Цвет корпуса	Черный
Температура материала корпуса	Стандартный
Рейтинг воспламеняемости UL	УЛ 94В-0

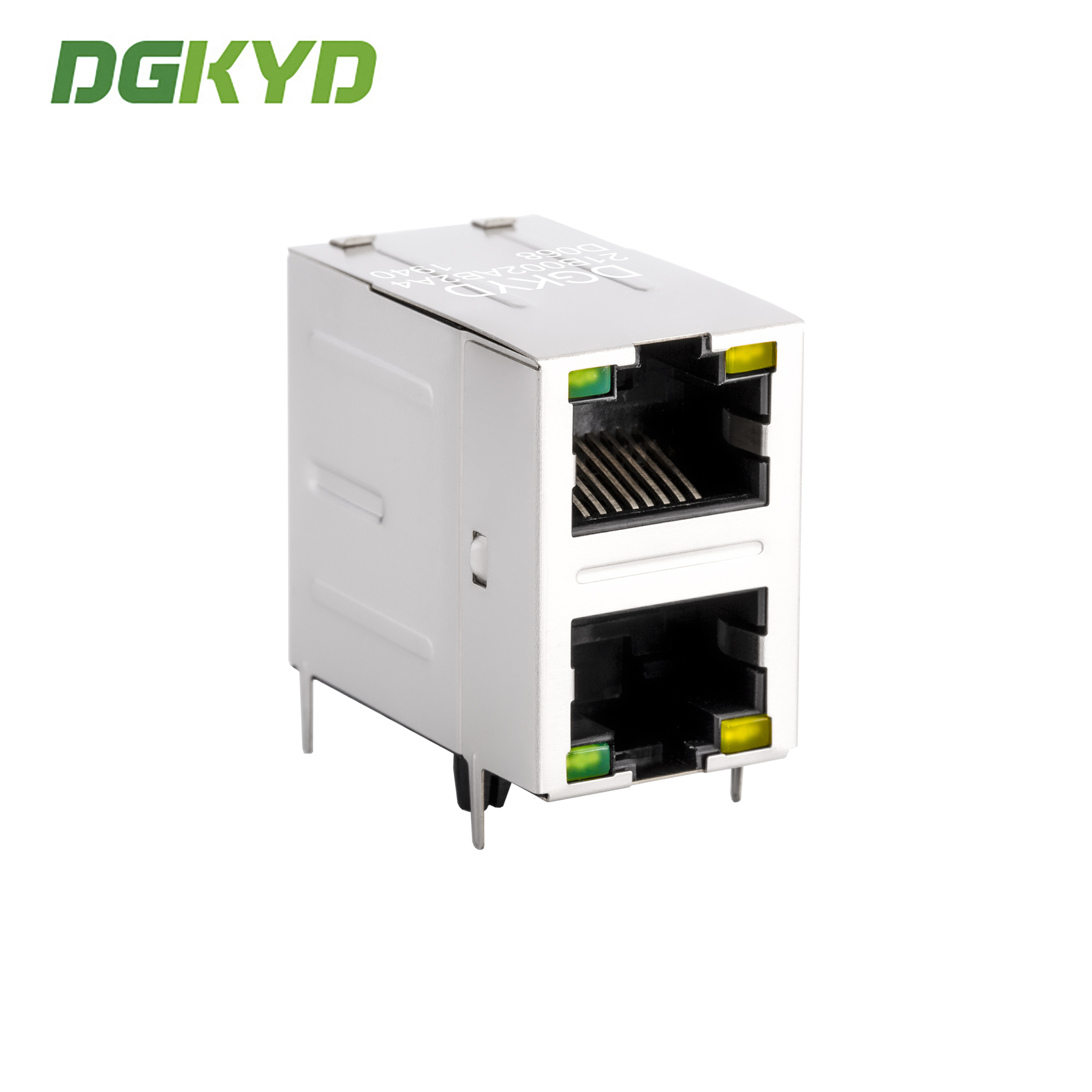

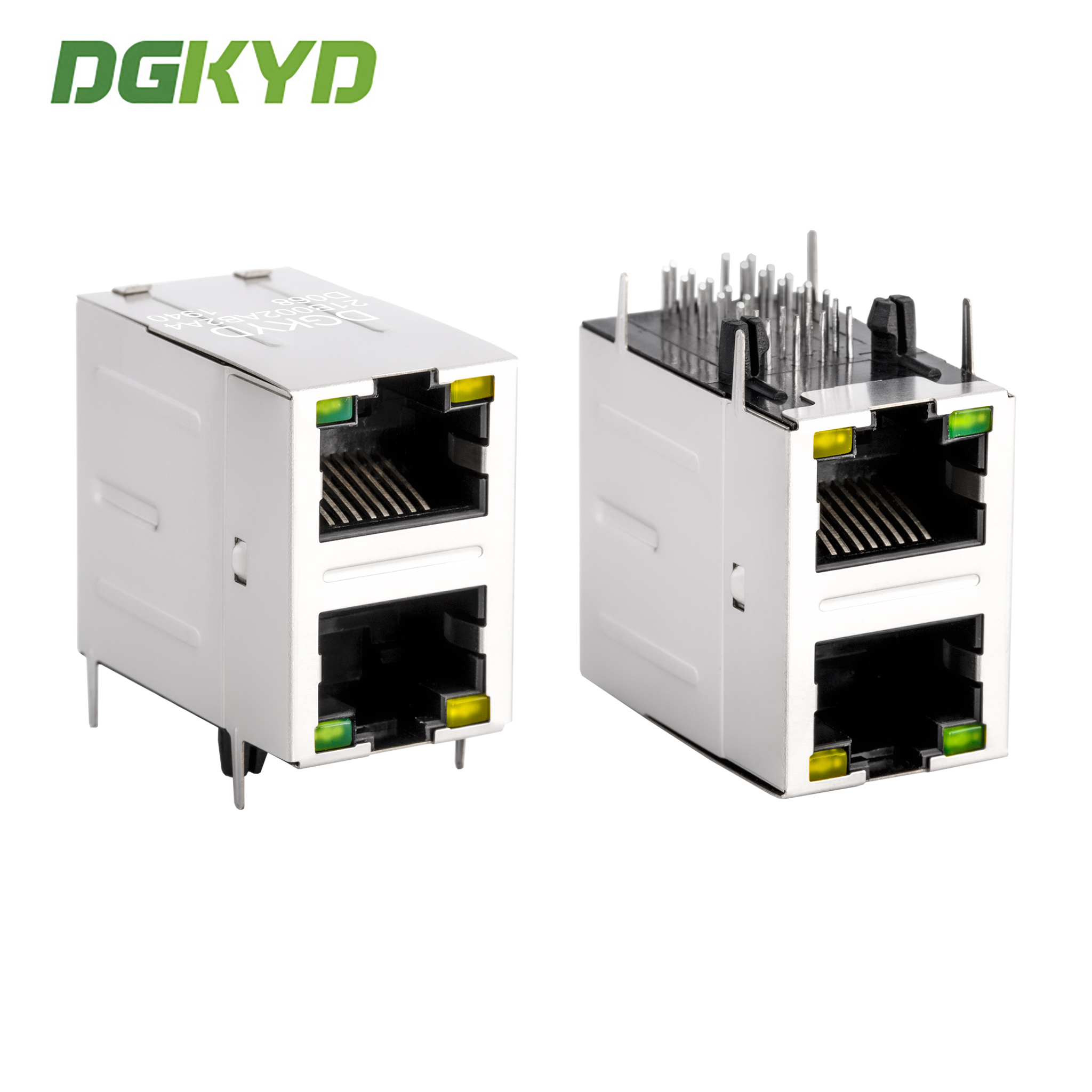

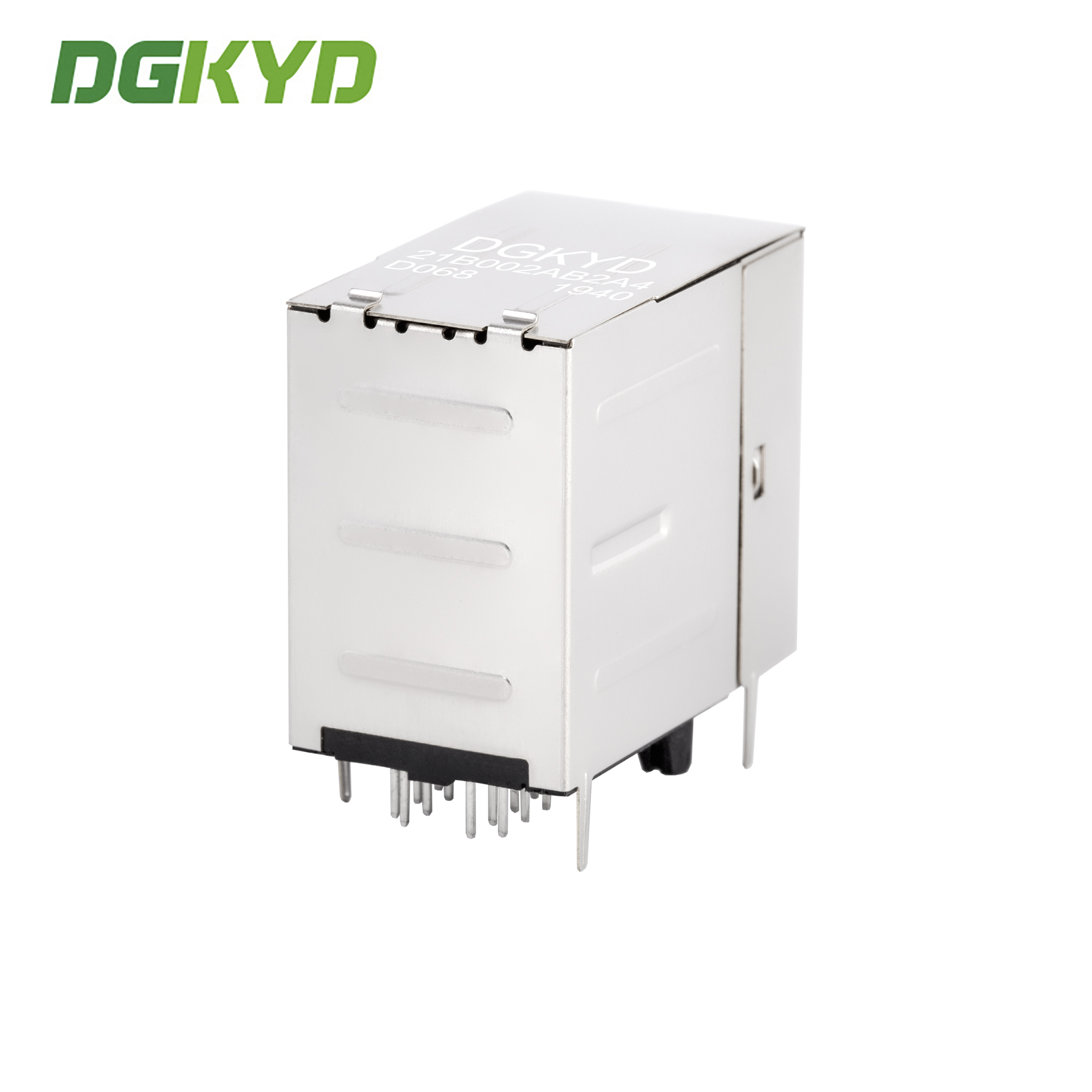

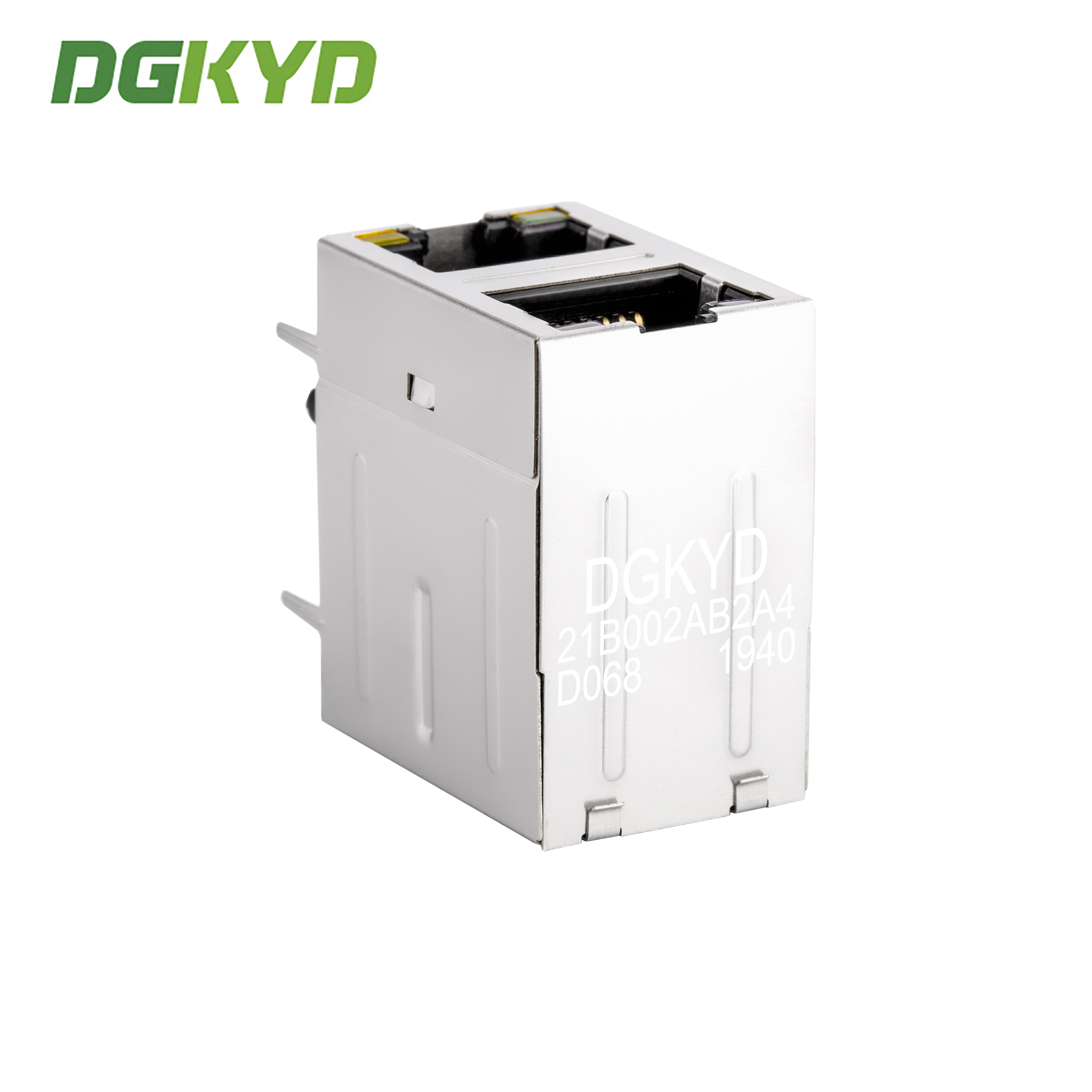

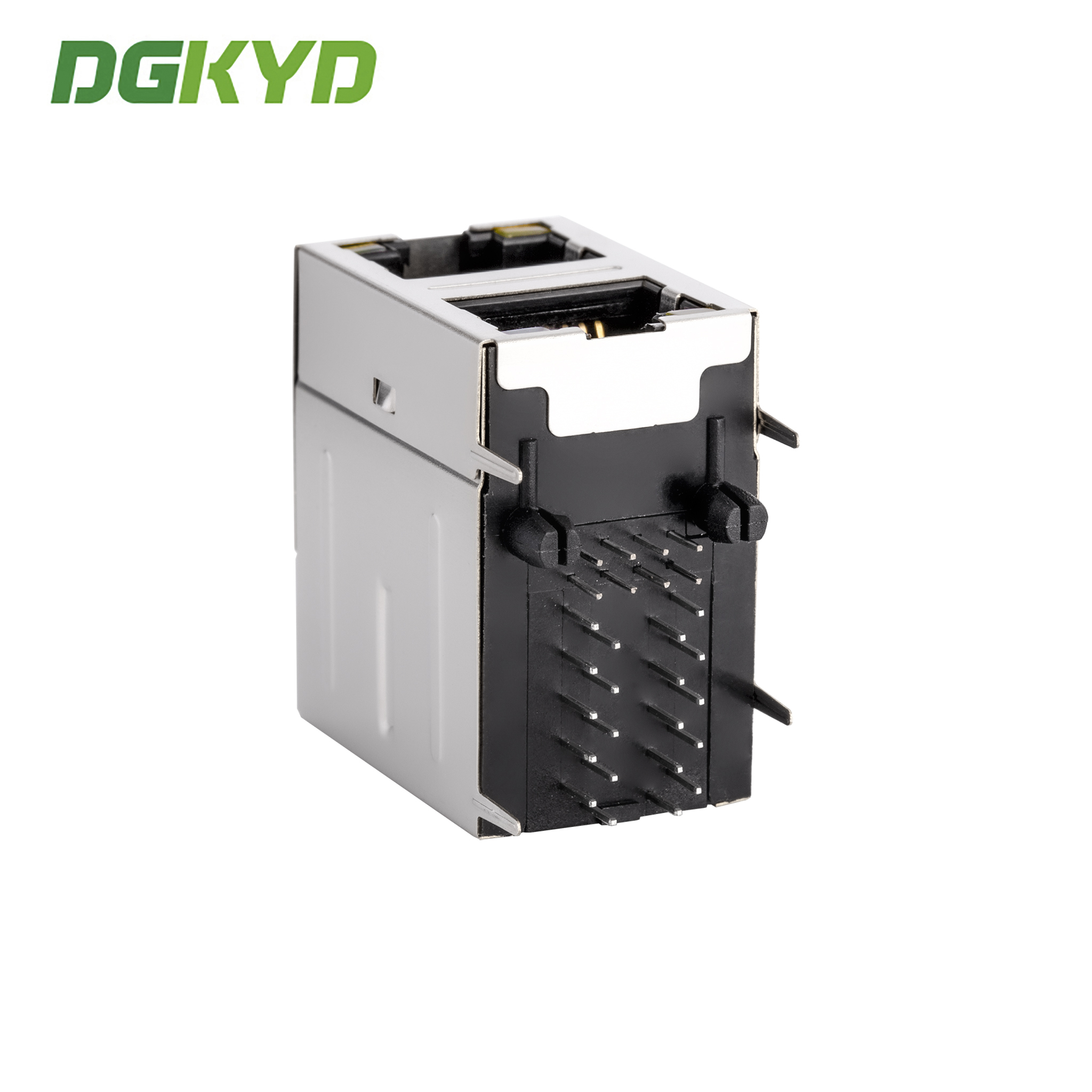

Изображения продуктов

Технические характеристики

Тип интерфейса: разъем RJ45 для Ethernet 10/100/1000BASE-T
Тип: RJ45 со встроенным магнитом
Рабочая частота: высокая частота с характеристиками фильтрации и защиты от помех.
Рабочая температура: от -40°C до 85°C
Температура хранения: от -40°C до 85°C.
Бессвинцовая пайка: высота пайки волной до 265°C.

Производственные возможности

Полная серия аксессуаров для интегральных схем RJ45, прямые поставки от производителя

Бизнес-режим: Производитель
Срок поставки: Примерно две недели для стандартных заказов.
Варианты настройки:
- Светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)
- Экран с пальцами EMI или без них
- Коэффициент обмотки магнитного сердечника
- Варианты диверсификации магнитных цепей
- Позолота контактов (ФУ, 3У, 6У, 15У, 30У, 50У)
- Пластиковый материал корпуса (PBT, PA46, PA9T, LCP)

Наша продукция соответствует отраслевым стандартам по электрическим свойствам, механическим размерам и экологическим стандартам. Ваше удовлетворение является нашей основной целью обслуживания!

Часто задаваемые вопросы

Вопрос: вы торговая компания или производитель?

О: мы являемся производителем. Добро пожаловать на нашу фабрику.

Вопрос: Как насчет времени выполнения заказа?

О: Для товаров на складе доставка в течение 5-7 рабочих дней после оплаты. Для товаров, изготовленных по индивидуальному заказу и отсутствующих на складе, время доставки подтверждается в зависимости от количества заказа.

Вопрос: Можете ли вы предоставить образцы? Они бесплатны?

А: Да. Обычно мы бесплатно предоставляем 2–3 образца стандартной продукции для тестирования.

Вопрос: Могу ли я разместить на нем свой собственный логотип?

А: Да. Как производитель с 11-летним опытом работы в сфере OEM, мы полностью способны адаптировать продукцию в соответствии с вашими требованиями.
