Single Port Gigabit Filter Shielded RJ45 Connector with Integrated Magnetics RJ45 Jack for PCB Mounting

Однопортовый гигабитный фильтр защищенный RJ45 соединитель с интегрированным магнитом RJ45 Джек для монтажа печатных плат

Контакт

Однопортовый гигабитный фильтр защищенный RJ45 соединитель с интегрированным магнитом RJ45 Джек для монтажа печатных плат

Количество мин заказа :	Переговоры	Цена :	Please contact us to get the latest price.
Упаковывая детали :	Поднос 1080 в коробке	Время доставки :	20 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение,	Поставка способности :	100 тыс. шт/день

Место происхождения:	Дунгуань Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	DGKYD111Q356DB2A1D
Документ:	DGKYD111Q356DB2A1D.pdf

Подробная информация
Номер детали:	Соединитель локальных сетей RJ45 ПОГРУЖЕНИЯ	Метод инкапсуляции:	Одиночный встроенный пакет
Приложение:	печатная плата	Материал:	Пбт
Ориентация:	Угол 90° (справа)	Количество контактов:	10
Размер (мм):	1621.113.45	Номер модели:	Джек-разъемы
Температура хранения:	- 40 ℃ ~ 85 ℃	Скорость применений:	10/100 оснований-T, AutoMDIX
Направление платы соединителя Rj45:	Нажмите вниз
Выделить:	Одиночный гаван соединитель RJ45 , Гигабитный фильтр RJ45 , разъем

Характер продукции

Обзор продукта

Однопортовый разъем RJ45 со встроенным гигабитным фильтром и экранированным сетевым гнездом. Разработан для надежного высокоскоростного Ethernet-соединения со встроенной магнитной системой для целостности сигнала и подавления электромагнитных помех.

Номер детали: DGKYD111Q356DB2A1D

Загрузить техническую документацию на продукт (PDF)

Технические параметры

Номер детали	DGKYD111Q356DB2A1D	Бренд	DGKYD / OEM / ODM
Тип продукта	Разъем-модульный	Стиль разъема	Гнездо
Тип гнезда	RJ45	Тип разъема	Модульное гнездо
Стиль защелки	Стандартная	Защелка	ВНИЗ
Фильтр	С фильтром	Опция светодиода	Со светодиодом
Цвет светодиода	Зеленый / Желтый	Ограничители панели	С ограничителями панели
Экранированный	С металлическим экраном	Применяется к	Печатная плата
Конфигурация порта	Один порт	Количество позиций	10
Конфигурация гнезда	1X1	Контактов на порт	8
Материал экрана	Медный сплав с предварительным никелированием	Ориентация монтажа на печатную плату	Боковой вход (прямой угол)
Покрытие контактной зоны сопряжения	Золото 6u	Основной материал контакта	Фосфористая бронза
Материал покрытия контактной ножки	Олово-свинец поверх никеля	Стиль монтажа на печатную плату	Сквозное отверстие
Метод подключения к печатной плате	Сквозное отверстие-прессовая посадка	Фиксатор платы	С фиксатором платы / без фиксатора платы
Материал корпуса	Полиэстер PBT	Цвет корпуса	Черный
Температура корпуса	Стандартная	Класс огнестойкости UL	UL 94V-0

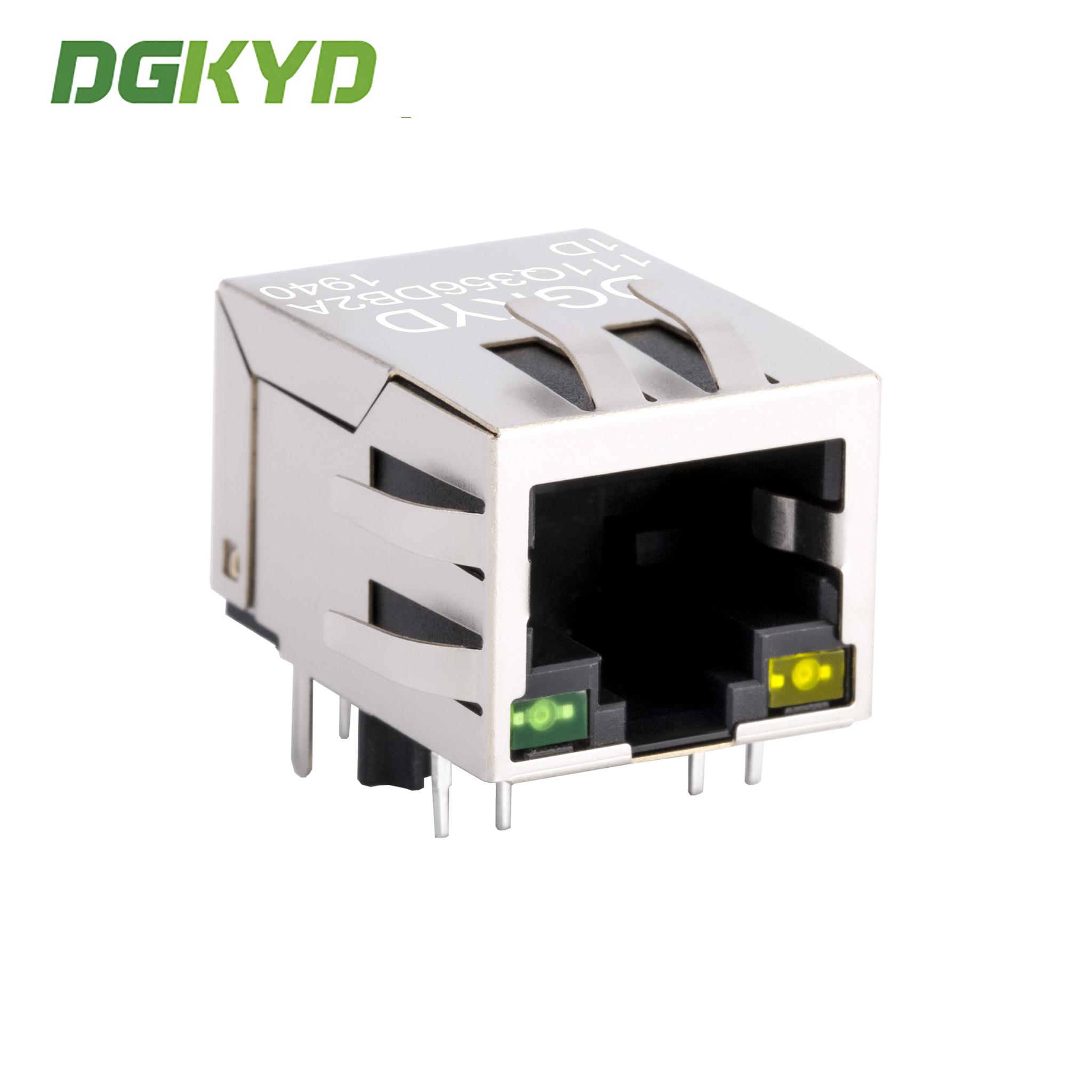

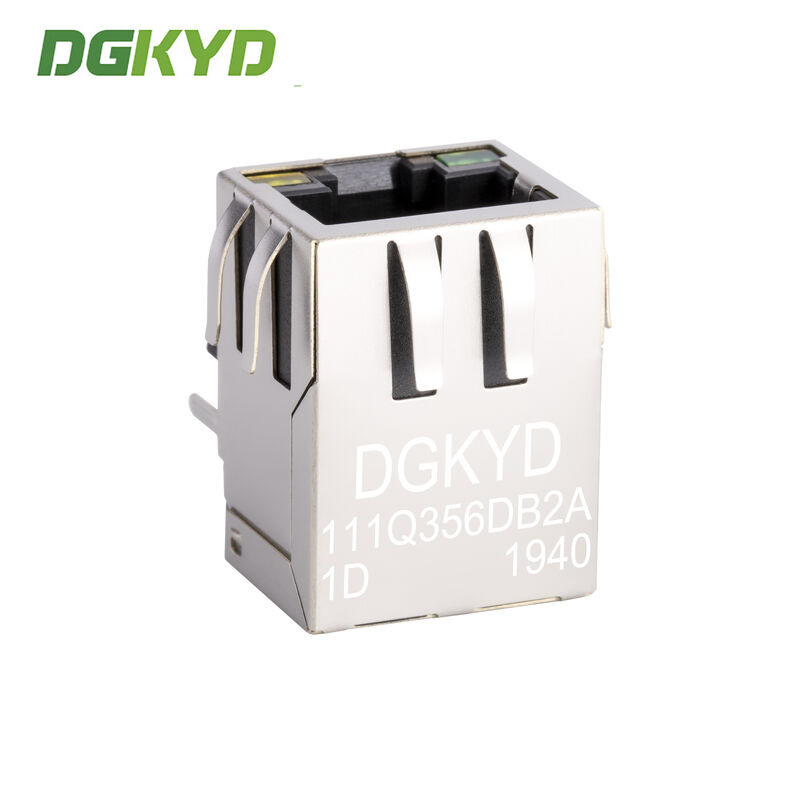

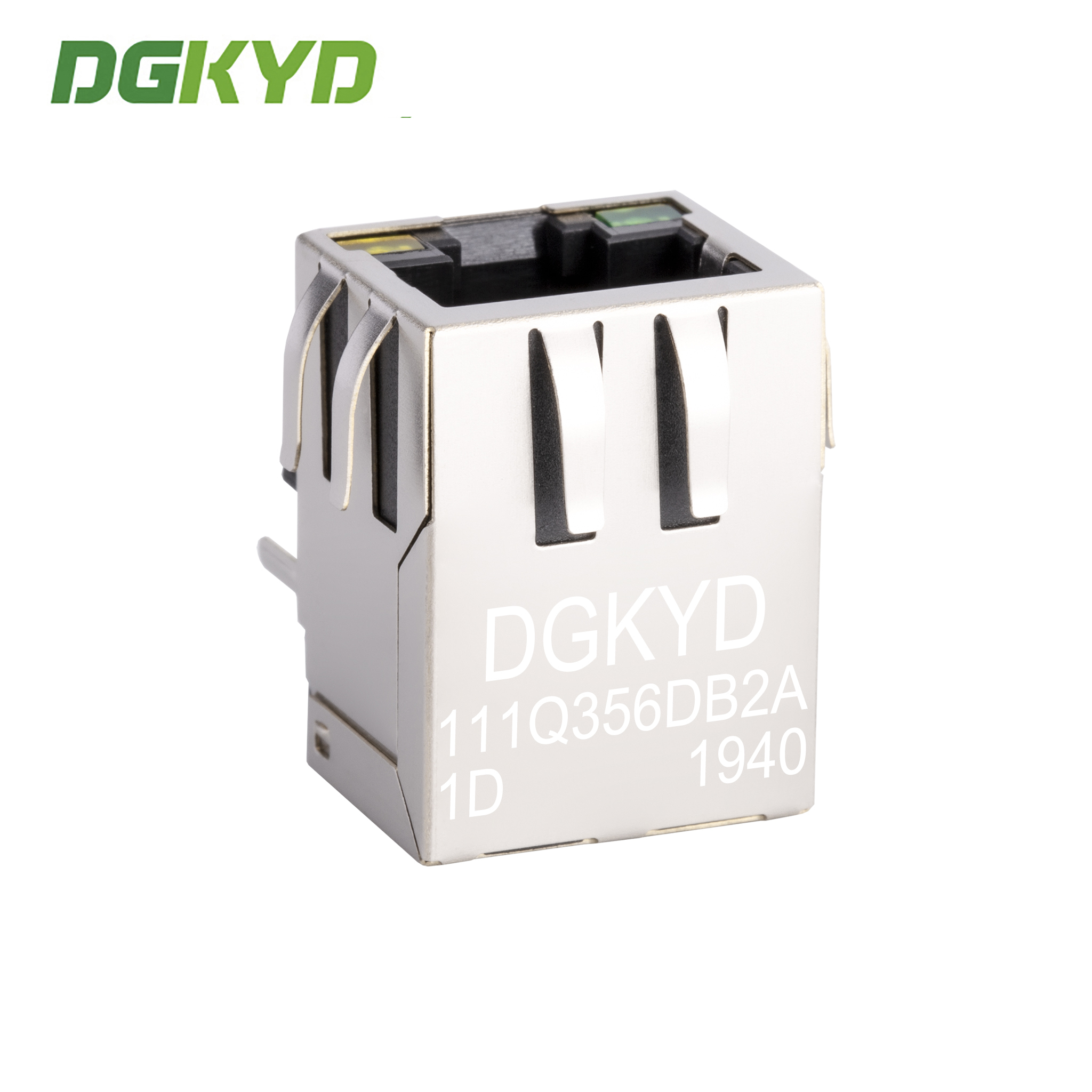

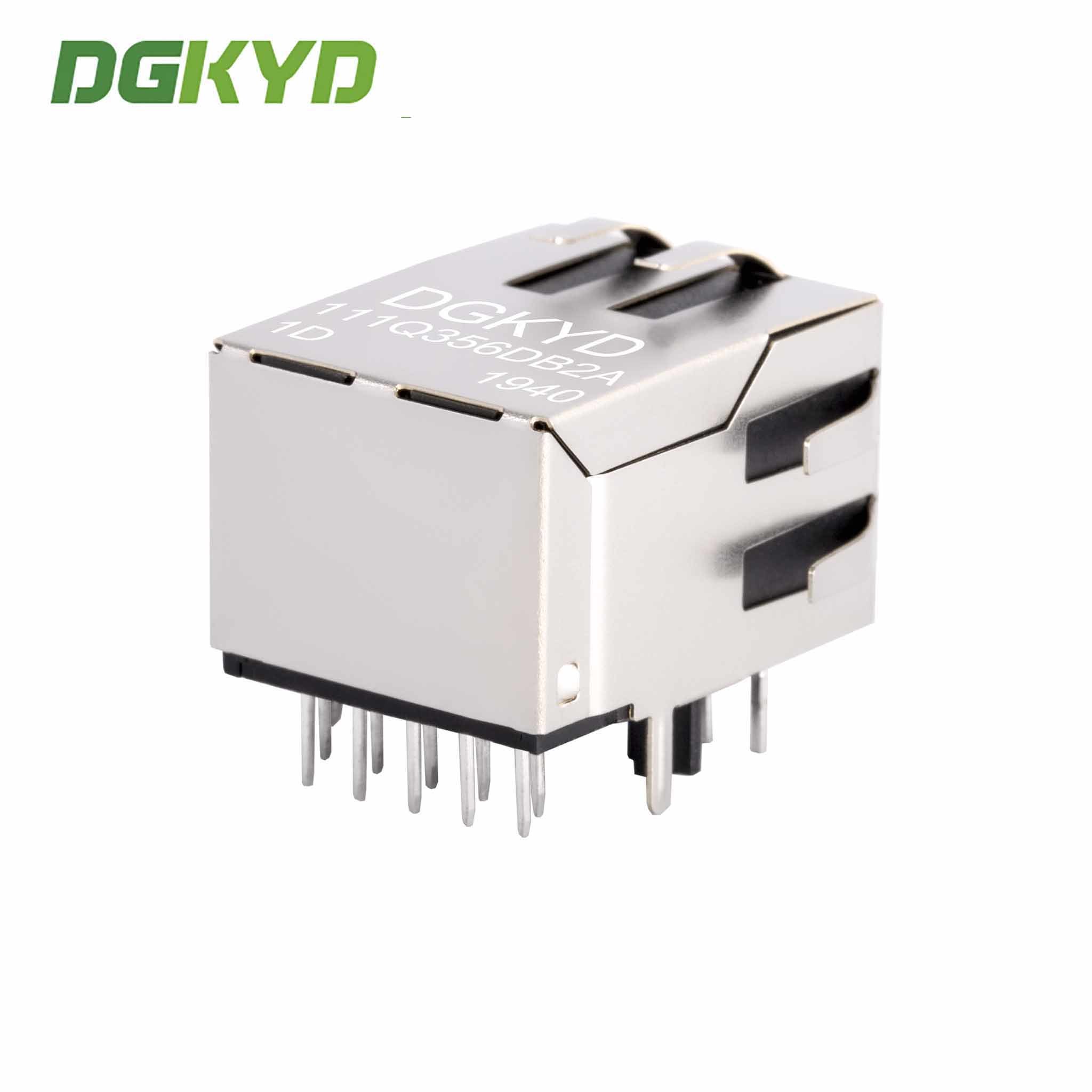

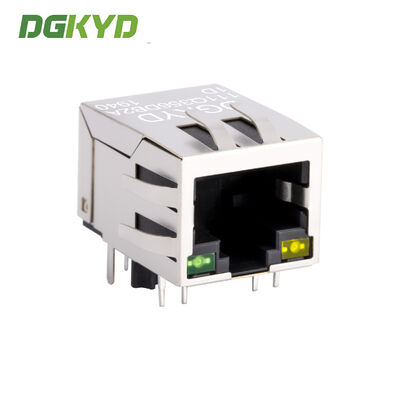

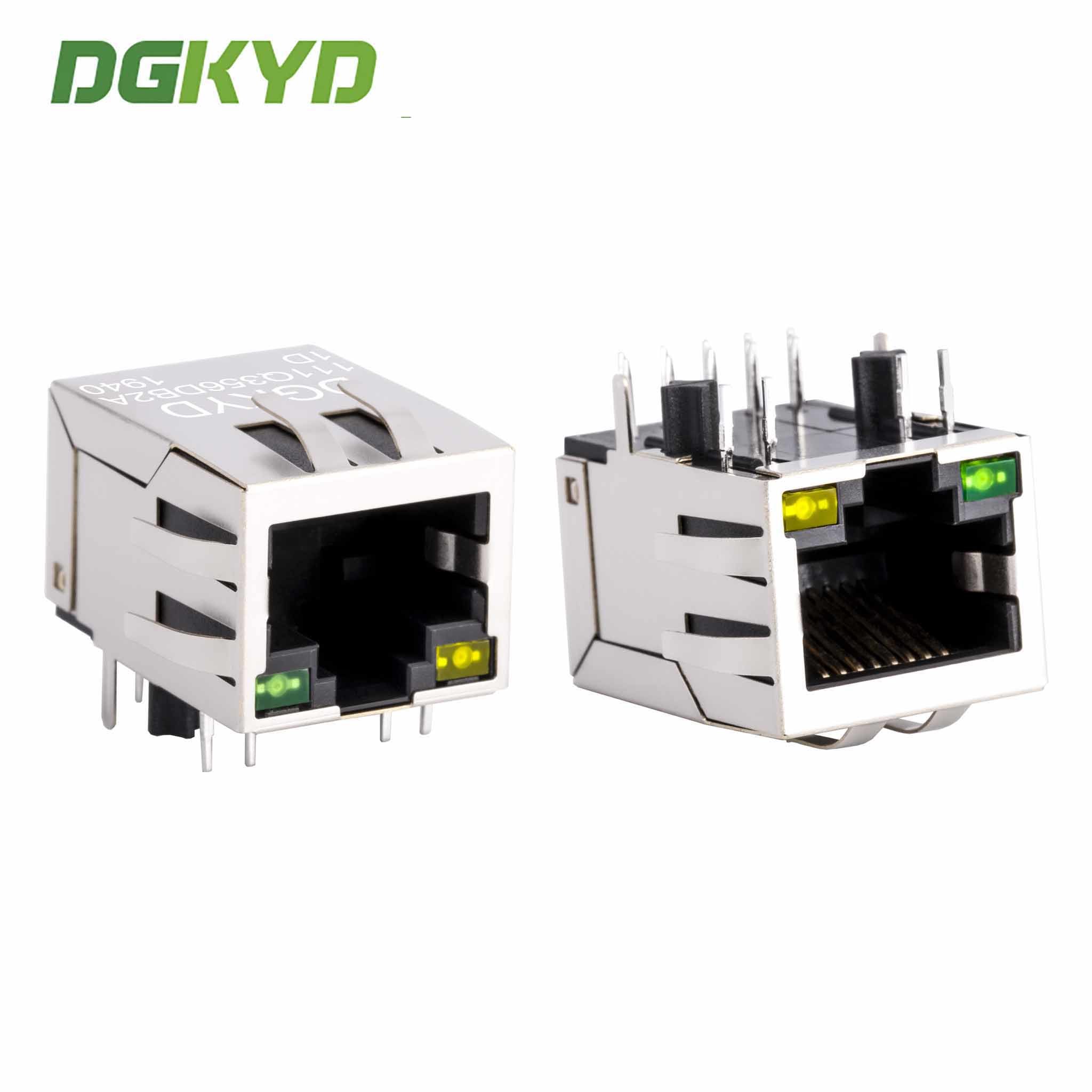

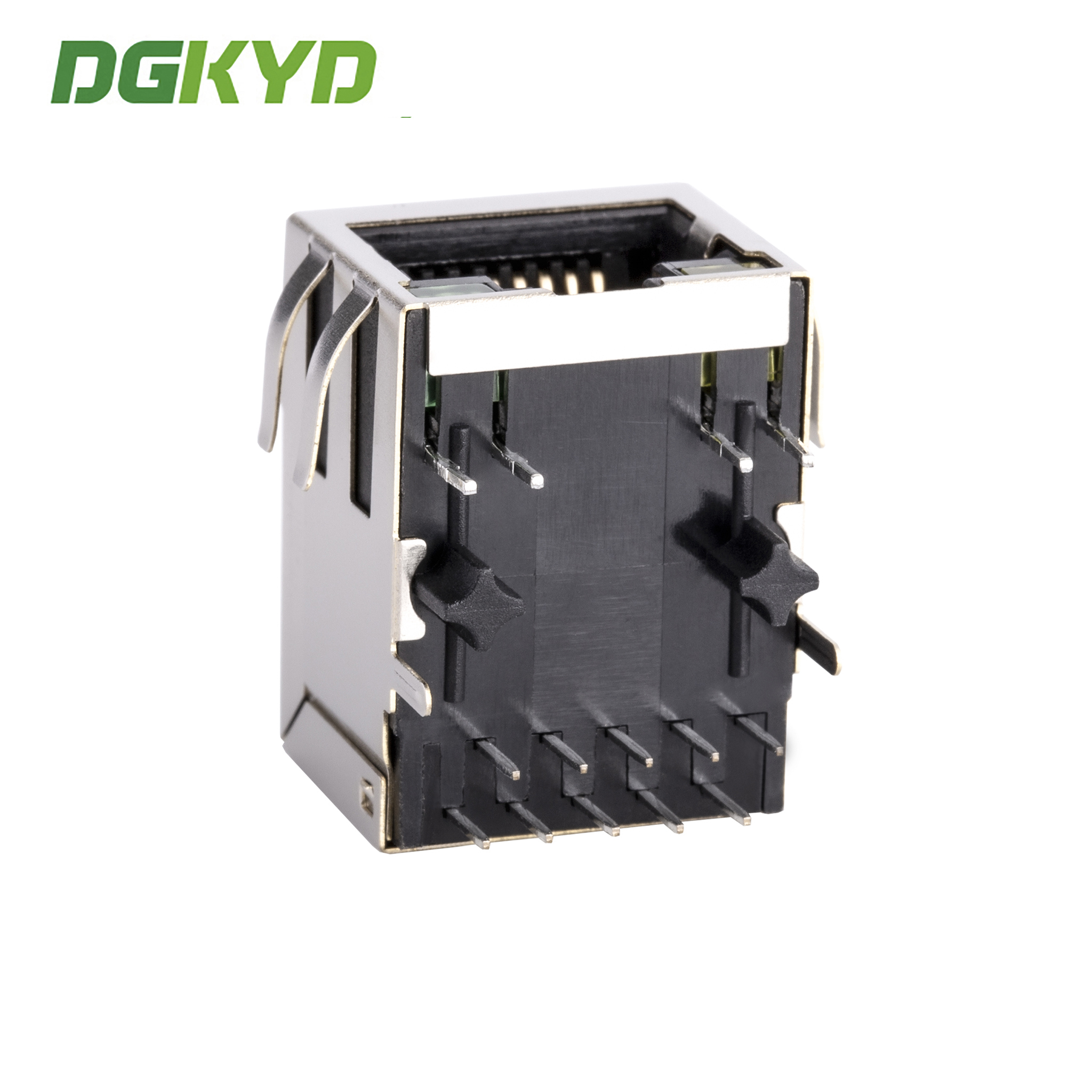

Изображения продукта

Технические характеристики

Тип интерфейса: Разъем RJ45 для Ethernet 10/100/1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: Высокая частота с фильтрацией и характеристиками защиты от помех
Рабочая температура: -40°C до 85°C
Температура хранения: -40°C до 85°C
Бессвинцовая пайка: Высота пайки волной до 265°C

Производственные возможности

Полная серия аксессуаров для интегральных схем RJ45, прямые поставки от производителя.

Режим бизнеса: Производитель
Срок поставки: Примерно две недели для стандартных заказов
Варианты кастомизации:
- Светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)
- Экран с EMI-пальцами или без
- Коэффициент трансформации магнитного сердечника
- Варианты диверсификации магнитной цепи
- Покрытие контактов золотом (FU, 3U, 6U, 15U, 30U, 50U)
- Материал корпуса (PBT, PA46, PA9T, LCP)

Наши продукты соответствуют отраслевым стандартам по электрическим свойствам, механическим размерам и экологическим нормам. Ваше удовлетворение является нашей основной целью обслуживания.

Часто задаваемые вопросы

В: Вы торговая компания или производитель?

О: Мы производитель. Добро пожаловать на нашу фабрику.

В: Что насчет вашего срока поставки?

О: Для товаров на складе доставка в течение 5–7 рабочих дней после оплаты. Для индивидуальных и отсутствующих на складе товаров срок поставки подтверждается в зависимости от количества заказа.

В: Можете ли вы предоставить образцы? Они бесплатны?

О: Да. Мы обычно предоставляем 2–3 образца стандартных продуктов бесплатно для тестирования.

В: Могу ли я разместить свой логотип на нем?

О: Да. Как производитель с 11-летним опытом OEM, мы полностью способны настраивать продукты в соответствии с вашими спецификациями.
