Gigabit RJ45 Connector with Integrated Transformer and Ethernet Filter RJ45 Jack

Контакт

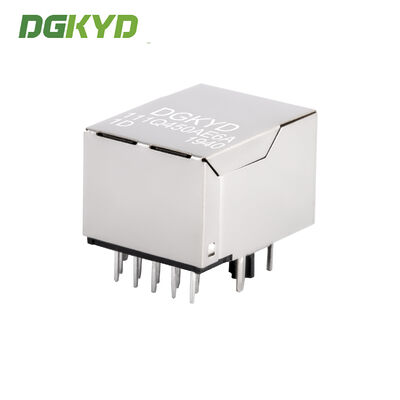

Гигабитный разъем RJ45 с интегрированным трансформатором и фильтром Ethernet RJ45 Jack

Количество мин заказа :	Переговоры	Цена :	Please contact us to get the latest price.
Упаковывая детали :	Поднос в картонной картоне	Время доставки :	10 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение,	Поставка способности :	100 тыс. шт/день

Место происхождения:	Дунгуань Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	DGKYD111Q450AE6A1D
Документ:	DGKYD111Q450AE6A1D.pdf

Подробная информация
Тип продукта:	RJ45	Метод инкапсуляции:	Одиночный встроенный пакет
Стиль MOUNT PCB:	ОКУНАТЬ	Форма:	Прямоугольник
Щит:	Латунь	Пластиковый корпус материал:	Черный ПБТ
Количество контактов:	10	Количество ядер:	8
Размер (мм):	1621,113,45	Золотое покрытие на контактных булавках:	6У
Рабочая температура:	- 40 ℃ ~ 85 ℃	Температура хранения:	- 40 ℃ ~ 85 ℃
Выделить:	Соединитель гигабита RJ45 , Разъем RJ45 со встроенным трансформатором , Разъем Ethernet-фильтра RJ45

Характер продукции

Обзор продукта

Разъем Ethernet RJ45 со встроенным гигабитным трансформатором и Ethernet-фильтром. Номер детали: DGKYD111Q450AE6A1D.

Этот модульный разъем оснащен встроенным магнитным модулем, интегрированными светодиодными индикаторами и экранированным металлическим корпусом, предназначенным для надежной высокоскоростной сетевой связи на печатных платах.

Технические параметры

Номер детали	DGKYD111Q450AE6A1D	Бренд	DGKYD / OEM / ODM
Тип продукта	Разъем-модульный	Стиль разъема	Гнездо
Тип гнезда	RJ45	Тип разъема	Модульное гнездо
Стиль защелки	Стандартный	Защелка	ВНИЗ
Фильтр	С фильтром	Опция светодиода	Со светодиодом
Цвет светодиода	Зеленый / Зелено-оранжевый	Ограничители панели	С ограничителями панели
Экранированный	С металлическим экраном	Применяется к	Печатная плата
Конфигурация порта	Один порт	Количество позиций	10
Конфигурация гнезда	1X1	Контакты на порт	8
Материал экрана	Медный сплав с предварительным никелированием	Ориентация монтажа на печатную плату	Боковой ввод (прямой угол)
Покрытие контактной зоны сопряжения	Золото 6u	Основной материал контакта	Фосфористая бронза
Материал покрытия паяльного вывода	Олово-свинец поверх никеля	Стиль монтажа на печатную плату	Сквозное отверстие
Метод подключения к печатной плате	Сквозное отверстие-прессовая посадка	Фиксатор платы	С фиксатором платы / без него
Материал корпуса	Полиэстер PBT	Цвет корпуса	Черный
Температура материала корпуса	Стандартный	Рейтинг воспламеняемости UL	UL 94V-0

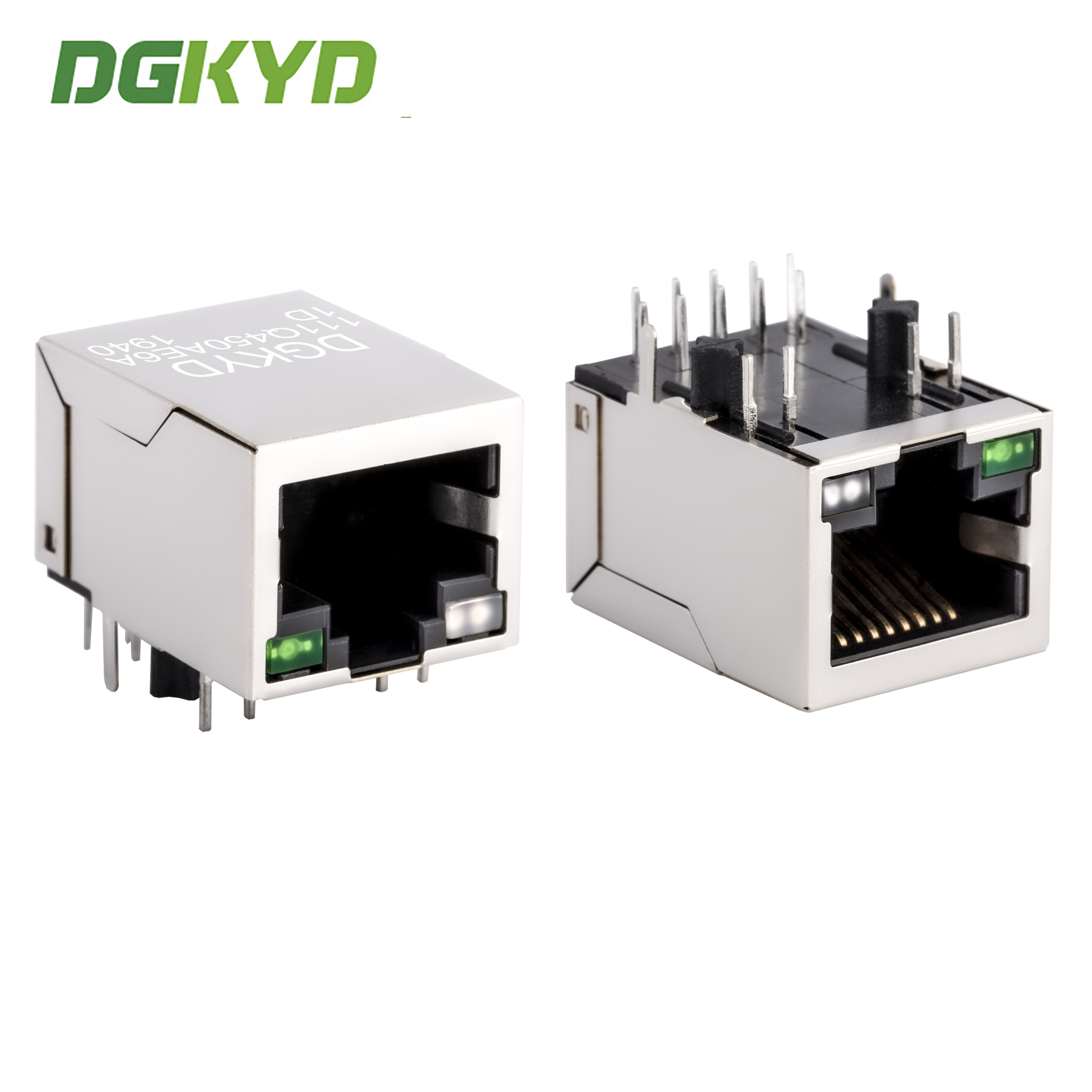

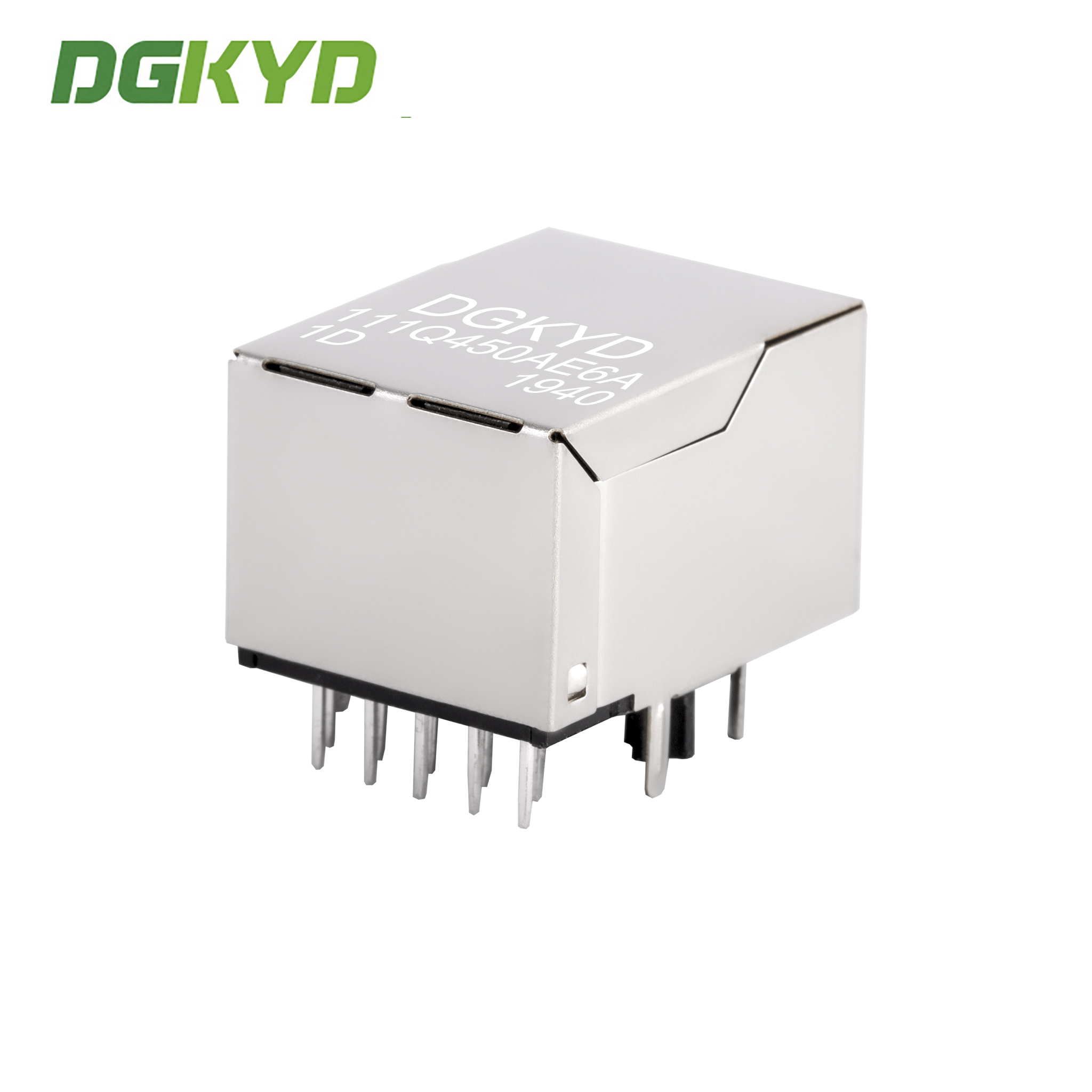

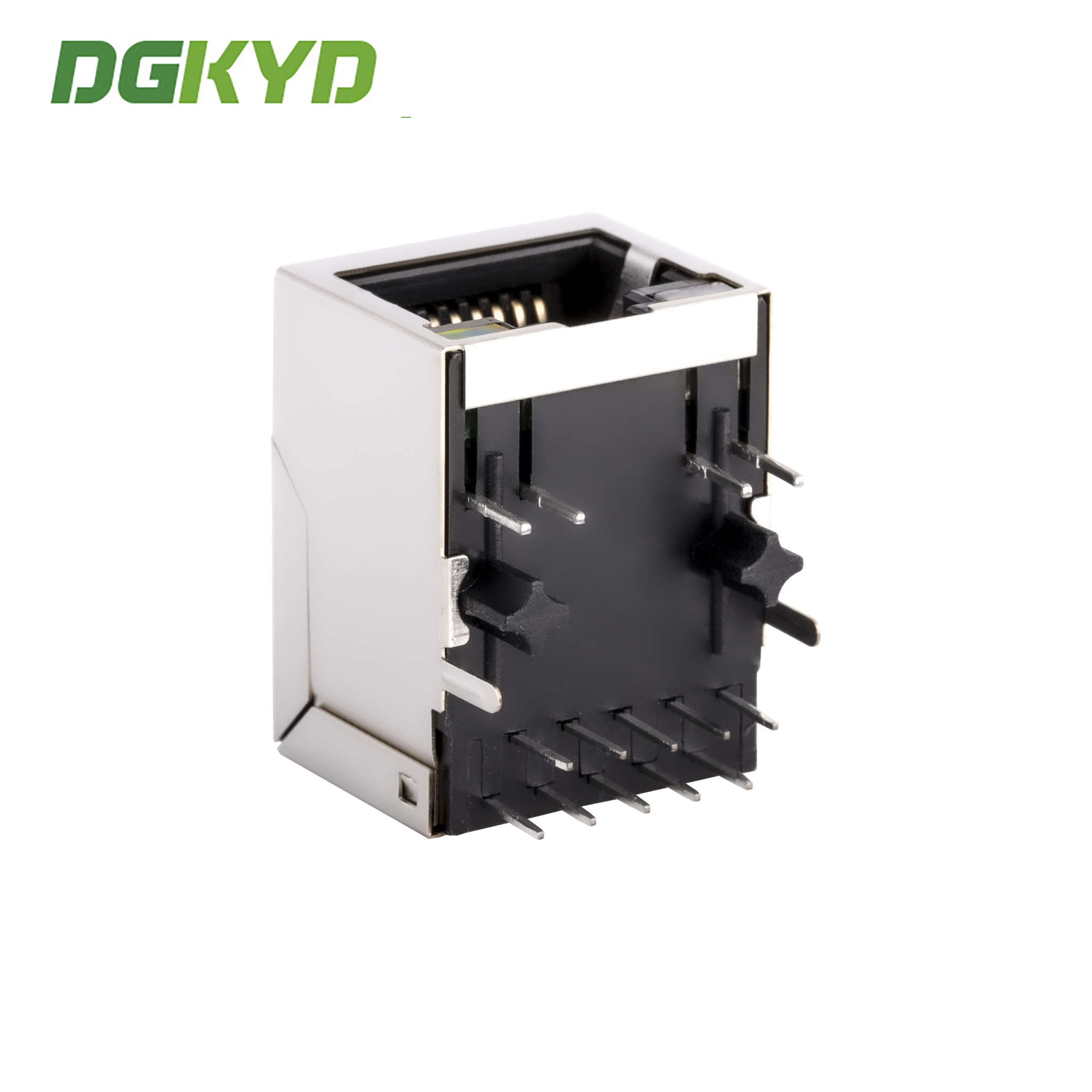

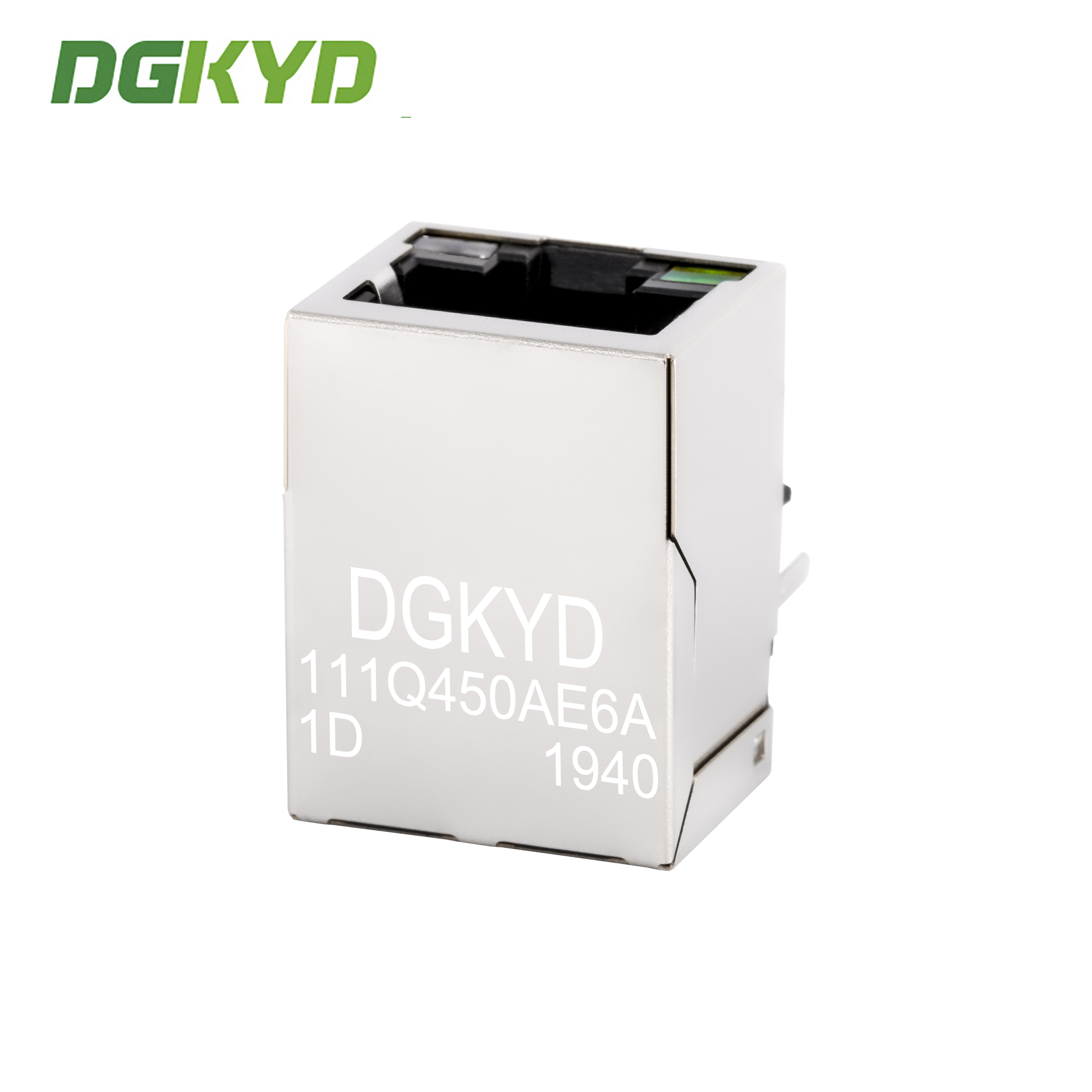

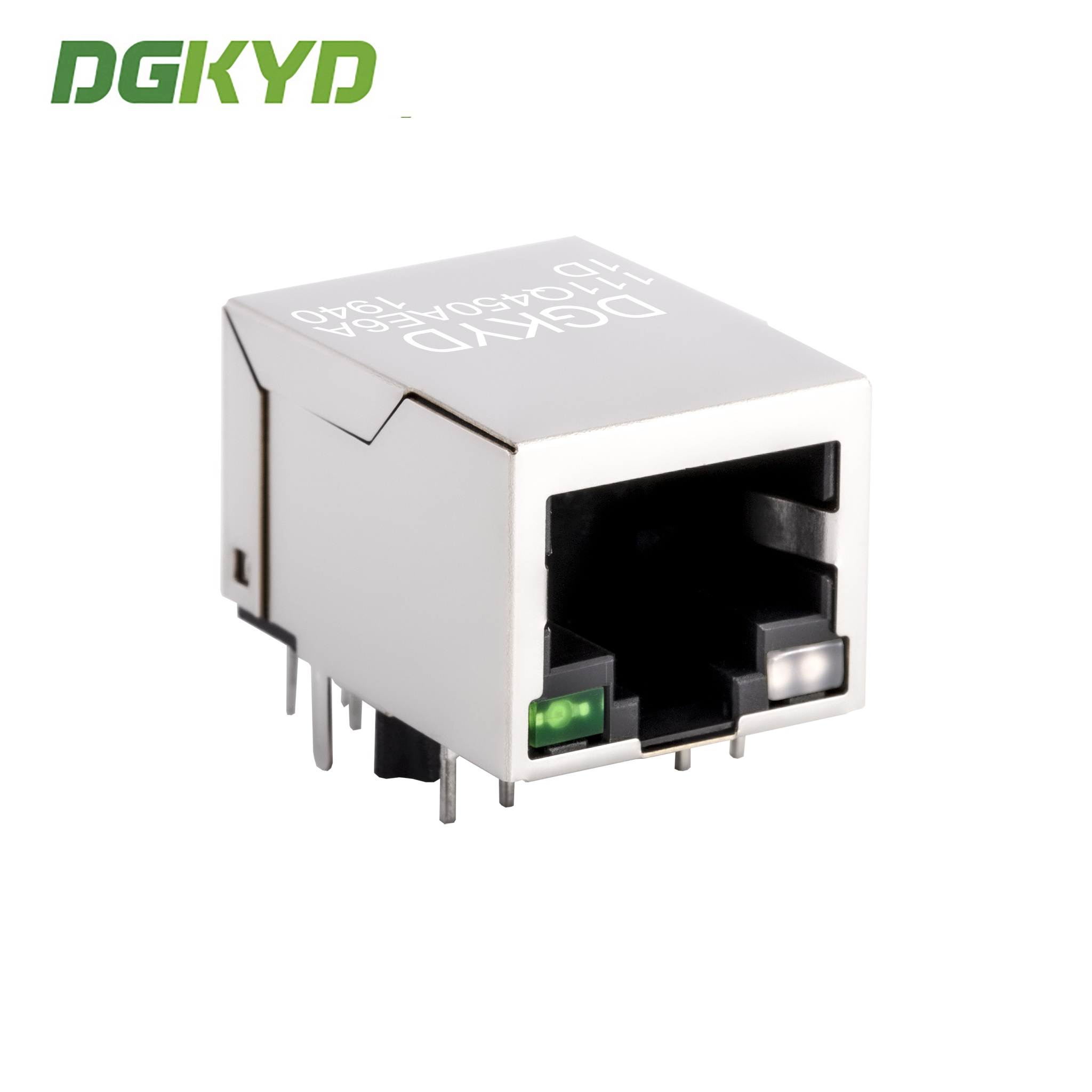

Изображения продукта

Технические характеристики

Тип интерфейса: разъем RJ45 для Ethernet 10/100/1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: Высокая частота с фильтрацией и характеристиками защиты от помех
Рабочая температура: от -40°C до 85°C
Температура хранения: от -40°C до 85°C
Бессвинцовая пайка: пайка волной до 265°C

Производственные возможности

Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя.

Бизнес-модель: Производитель
Срок поставки: Примерно две недели для стандартных заказов
Варианты кастомизации:
- Светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)
- Экран с EMI-пальцами или без
- Коэффициент трансформации магнитного сердечника
- Варианты диверсификации магнитных цепей
- Покрытие контактов золотом (FU, 3U, 6U, 15U, 30U, 50U)
- Материал корпуса (PBT, PA46, PA9T, LCP)

Наши продукты соответствуют отраслевым стандартам по электрическим свойствам, механическим размерам и экологическим нормам. Ваше удовлетворение — наша главная цель обслуживания.

Часто задаваемые вопросы

В: Вы торговая компания или производитель?

О: Мы производитель. Добро пожаловать на нашу фабрику.

В: Что насчет вашего срока поставки?

О: Для товаров на складе доставка в течение 5-7 рабочих дней после оплаты. Для заказных и отсутствующих на складе товаров срок поставки подтверждается в зависимости от количества заказа.

В: Можете ли вы предоставить образцы? Они бесплатны?

О: Да. Обычно мы предоставляем 2-3 образца стандартных продуктов бесплатно для тестирования.

В: Могу ли я разместить свой логотип на нем?

О: Да. Как производитель с 11-летним опытом OEM, мы полностью способны изготовить продукцию по вашим спецификациям.
