Single Port 100M Integrated Transformer 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Контакт

Единый порт 100M Интегрированный трансформатор 12Pin RJ45 Shielded Connector Ethernet Filter Modular Jack

Количество мин заказа :	Переговоры	Цена :	Please contact us to get the latest price.
Упаковывая детали :	1200Tray в коробке	Время доставки :	10 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение,	Поставка способности :	100 тыс. шт/день

Место происхождения:	Дунгуань Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	DGKYD811B255FF5A2D057
Документ:	DGKYD811B255FF5A2D057.pdf

Подробная информация
Тип продукта:	RJ45	Метод инкапсуляции:	Одиночный встроенный пакет
Стиль MOUNT PCB:	ОКУНАТЬ	Форма:	Прямоугольник
Щит:	Да	Пластиковый корпус материал:	Черный PA66
Количество контактов:	12	Количество ядер:	8
Размер (мм):	17.78 * 24.13 * 11.3	Золотое покрытие на контактных булавках:	6У
Рабочая температура:	- 40 ℃ ~ 85 ℃	Температура хранения:	- 40 ℃ ~ 85 ℃
Выделить:	Однопортовый экранированный разъем RJ45 , Модульный разъем RJ45 со встроенным трансформатором 100 м , 12-контактный экранированный разъем RJ45

Характер продукции

Обзор продукта

Однопортовый 100M интегрированный трансформаторный Ethernet-фильтр с 12-контактным сетевым интерфейсом RJ45 — номер детали: DGKYD811B255FF5A2D057.

Этот модульный разъем объединяет магнитные компоненты и фильтрацию в компактном корпусе для монтажа на печатную плату под прямым углом, разработанном для надежной работы в сетях Ethernet 10/100BASE-T.

Документация по продукту: DGKYD811B255FF5A2D057.pdf

Технические параметры

Номер детали	DGKYD811B255FF5A2D057	Бренд	DGKYD / OEM / ODM
Тип продукта	Разъем-модульный	Стиль разъема	Разъем
Тип разъема	RJ45	Тип разъема	Модульный разъем
Стиль защелки	Стандартный	Защелка	ВВЕРХ
Фильтр	С фильтром	Опция светодиода	Со светодиодом
Цвет светодиода	Зеленый / Оранжево-желтый	Ограничители панели	С ограничителями панели
Экранированный	С металлическим экраном	Применяется к	Печатная плата
Конфигурация порта	Один порт	Количество позиций	12
Конфигурация разъема	1X1	Контактов на порт	8
Материал экрана	Медный сплав с предварительным никелированием	Ориентация монтажа на печатную плату	Боковой вход (под прямым углом)
Покрытие контактной зоны сопряжения	Золото 6 мкм	Основной материал контакта	Фосфористая бронза
Материал покрытия контактной ножки	Олово-свинец поверх никеля	Стиль монтажа на печатную плату	Сквозное отверстие
Метод подключения к печатной плате	Сквозное отверстие-прессовая посадка	Фиксатор платы	С фиксатором платы / без фиксатора платы
Материал корпуса	ПА66 Полиэстер	Цвет корпуса	Черный
Температура материала корпуса	Стандартный	Класс огнестойкости UL	UL 94V-0

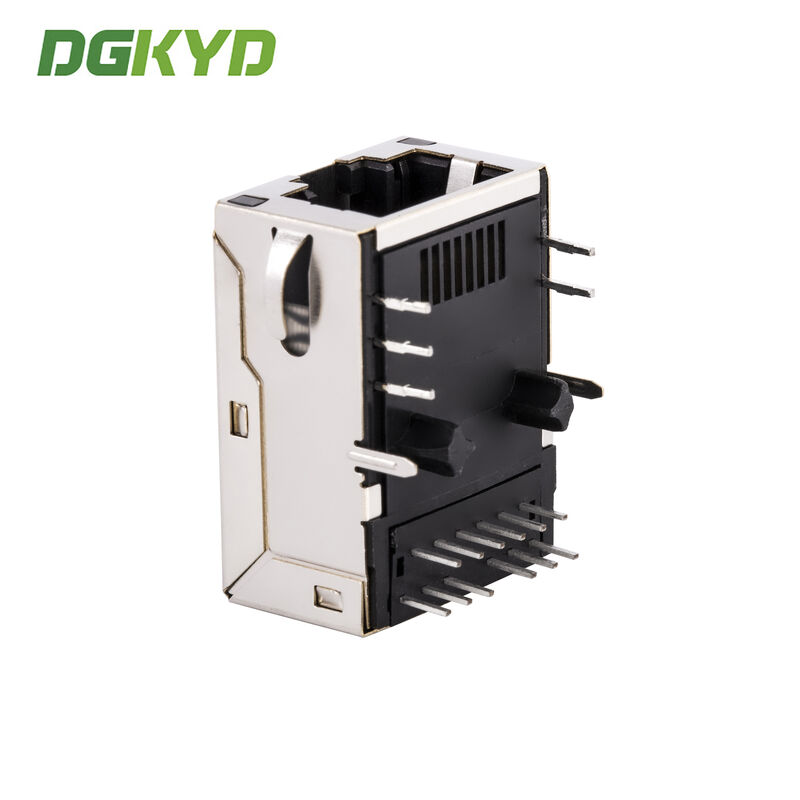

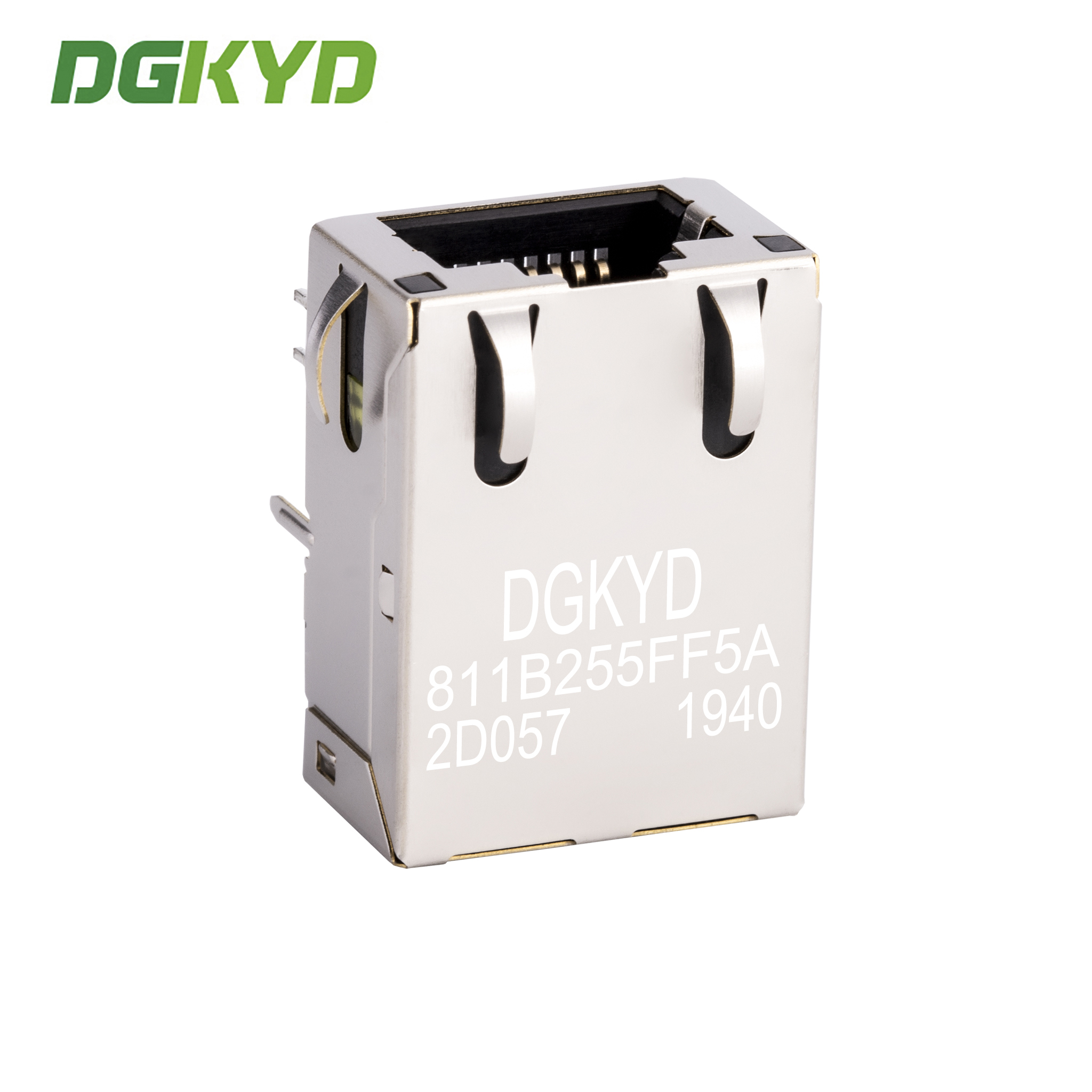

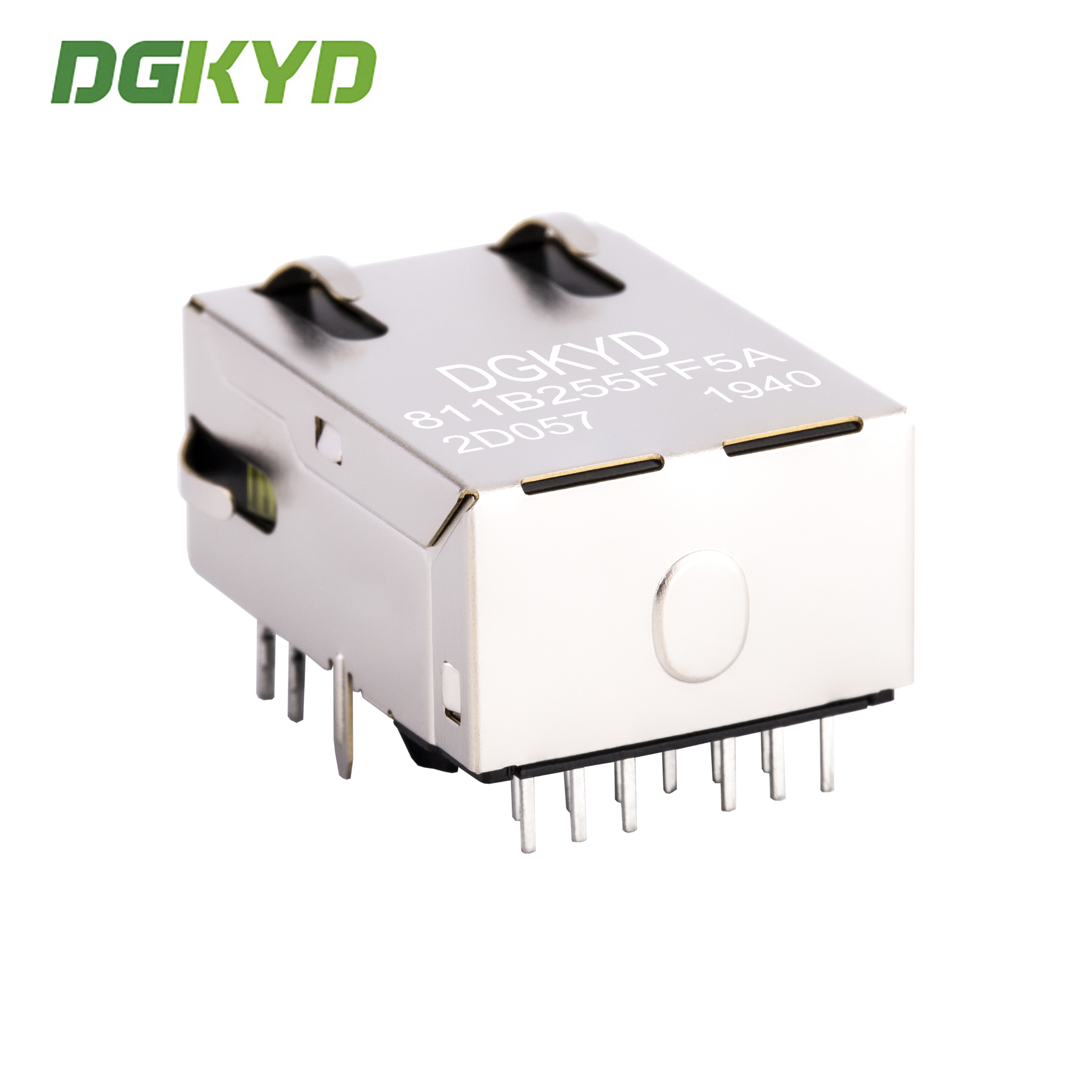

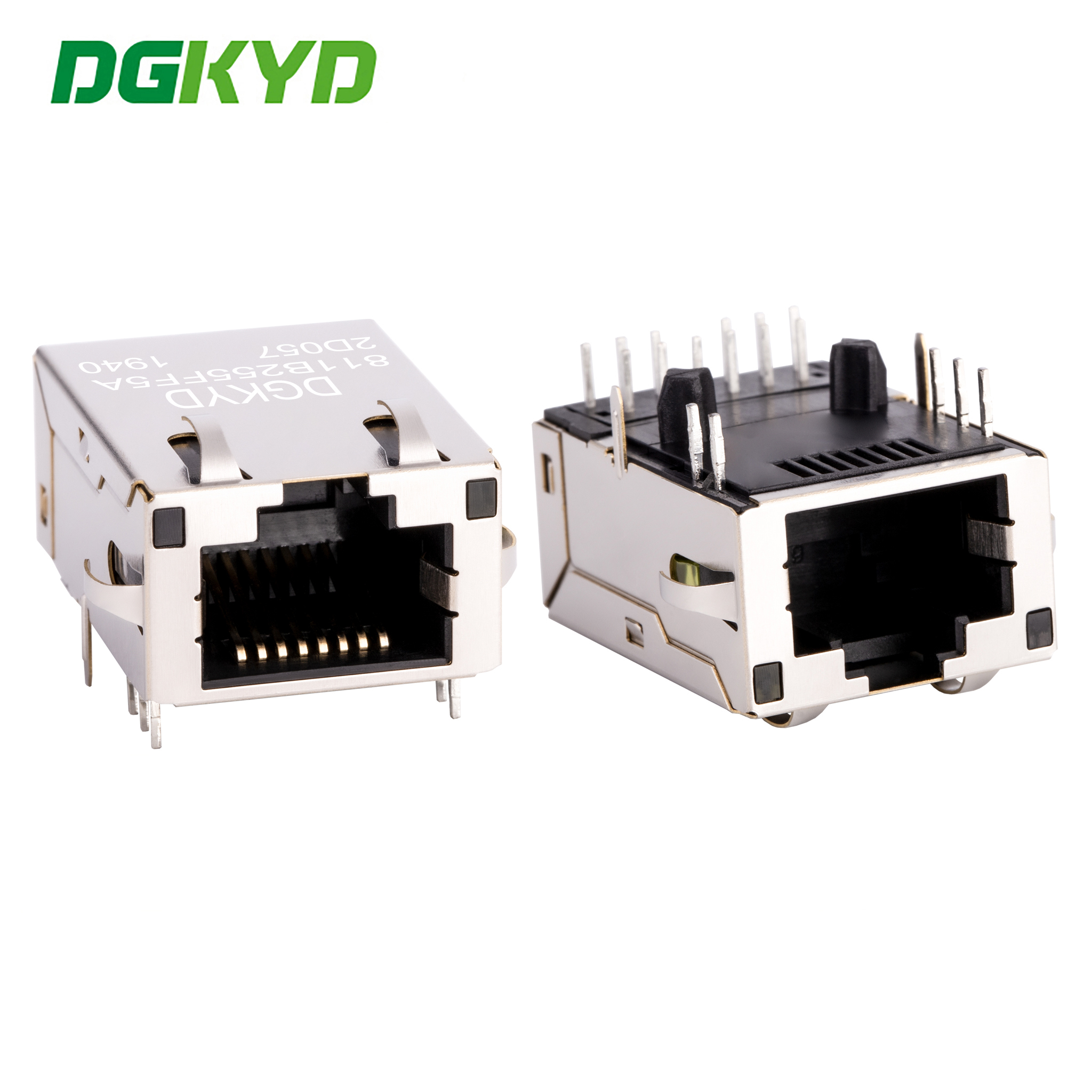

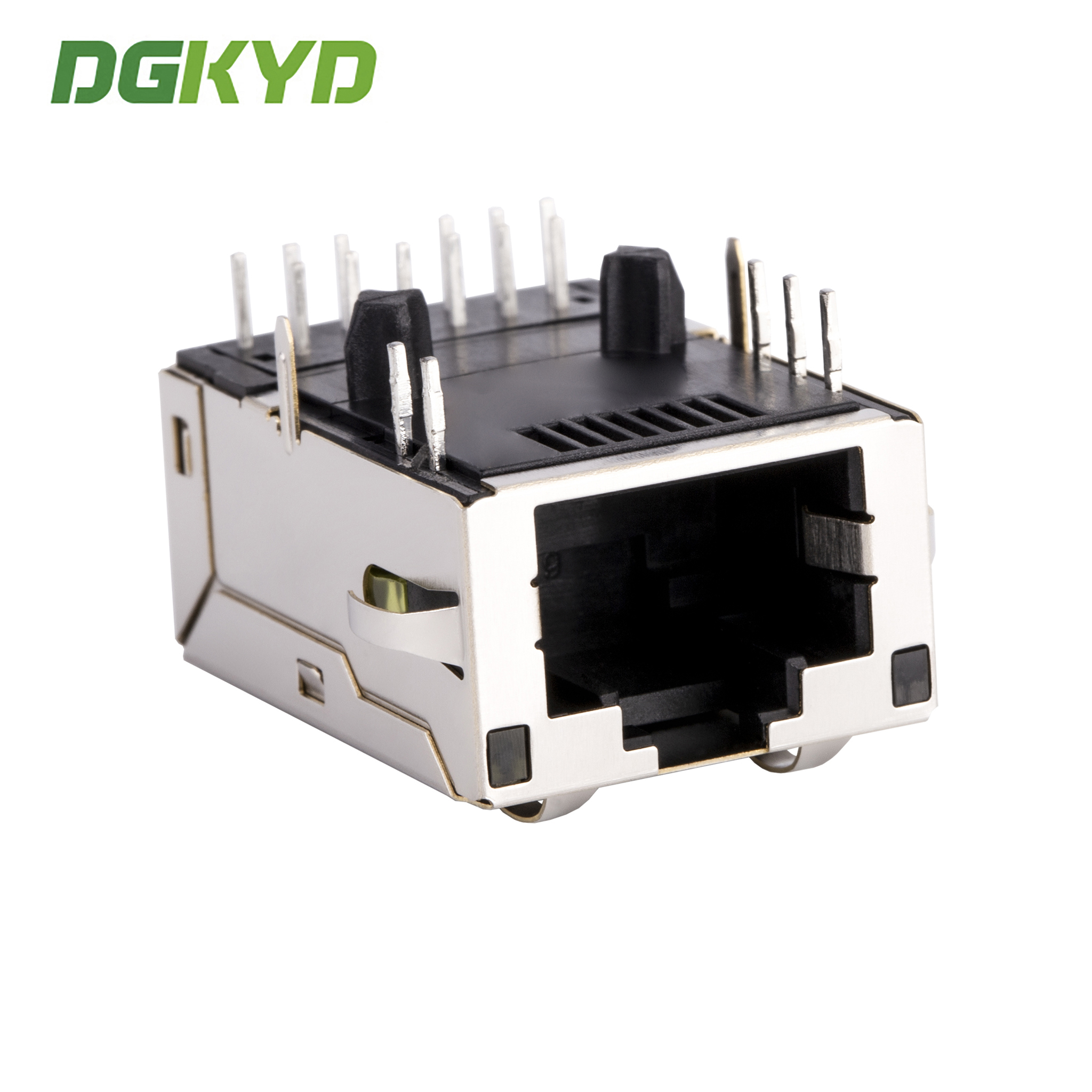

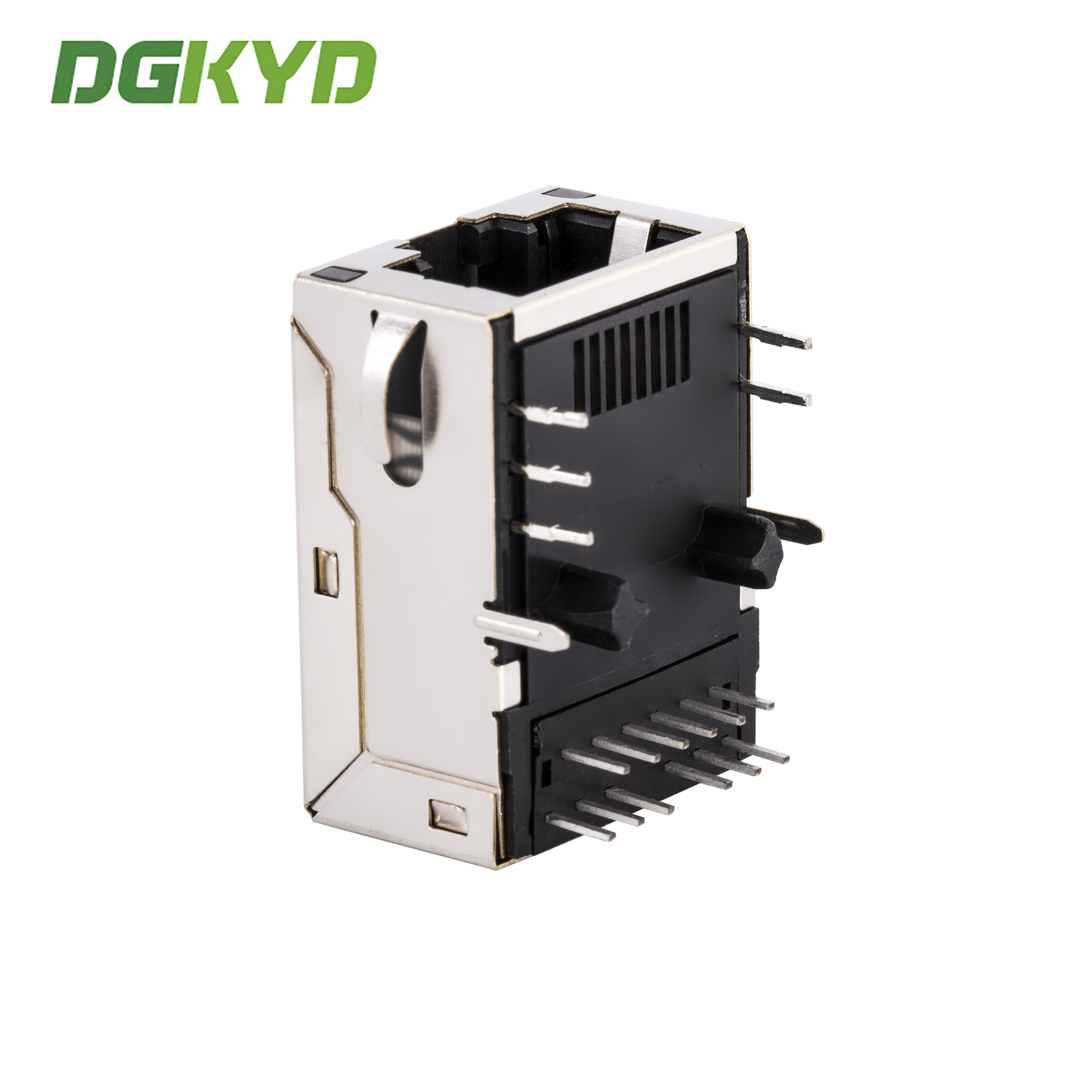

Изображения продукта

Технические характеристики

Тип интерфейса: Разъем RJ45 для Ethernet 10/100/1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: Высокая частота с фильтрацией и характеристиками защиты от помех
Рабочая температура: -40°C до 85°C
Температура хранения: -40°C до 85°C
Бессвинцовая пайка: Пайка волной при температуре до 265°C

Производственные возможности

Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя.

Режим бизнеса: Производитель
Срок поставки: Примерно две недели для стандартных заказов
Варианты настройки:
- Светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)
- Экран с EMI-пальцами или без
- Коэффициент трансформации магнитного сердечника
- Разнообразные варианты магнитных схем
- Золотое покрытие контактов (FU, 3U, 6U, 15U, 30U, 50U)
- Материал корпуса (PBT, PA46, PA9T, LCP)

Наши продукты соответствуют отраслевым стандартам по электрическим свойствам, механическим размерам и экологическим нормам. Ваше удовлетворение — наша главная цель обслуживания.

Часто задаваемые вопросы

В: Вы торговая компания или производитель?

О: Мы производитель. Добро пожаловать на нашу фабрику.

В: Что насчет вашего срока поставки?

О: Для товаров на складе доставка в течение 5–7 рабочих дней после оплаты. Для индивидуальных и отсутствующих на складе товаров срок поставки подтверждается в зависимости от количества заказа.

В: Можете ли вы предоставить образцы? Они бесплатны?

О: Да. Мы обычно предоставляем 2–3 образца стандартных продуктов бесплатно для тестирования.

В: Могу ли я разместить свой логотип на нем?

О: Да. Как производитель с 11-летним опытом OEM, мы полностью способны настраивать продукты в соответствии с вашими спецификациями.
