Характер продукции

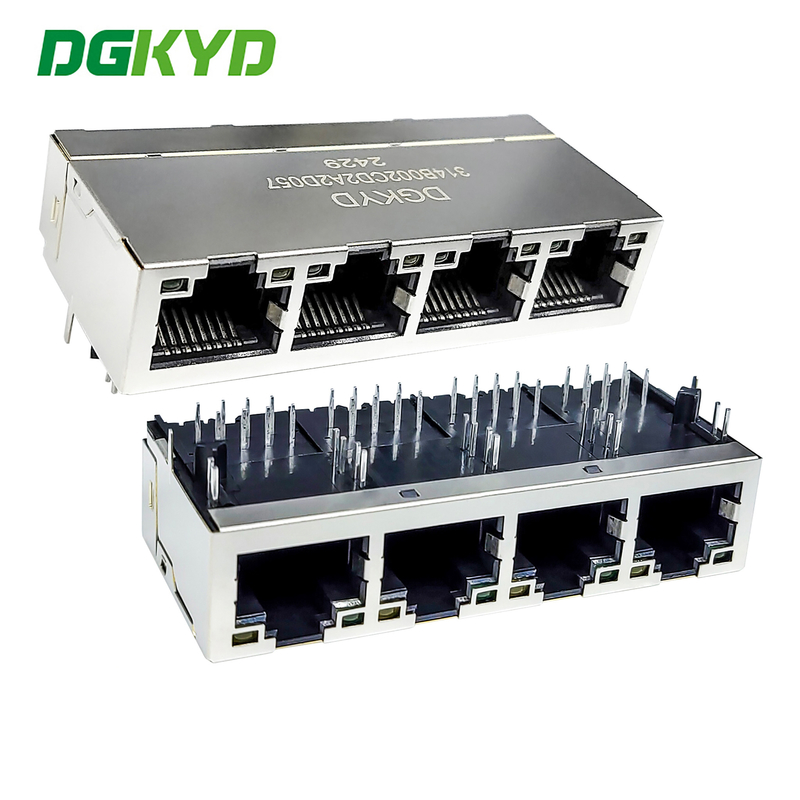

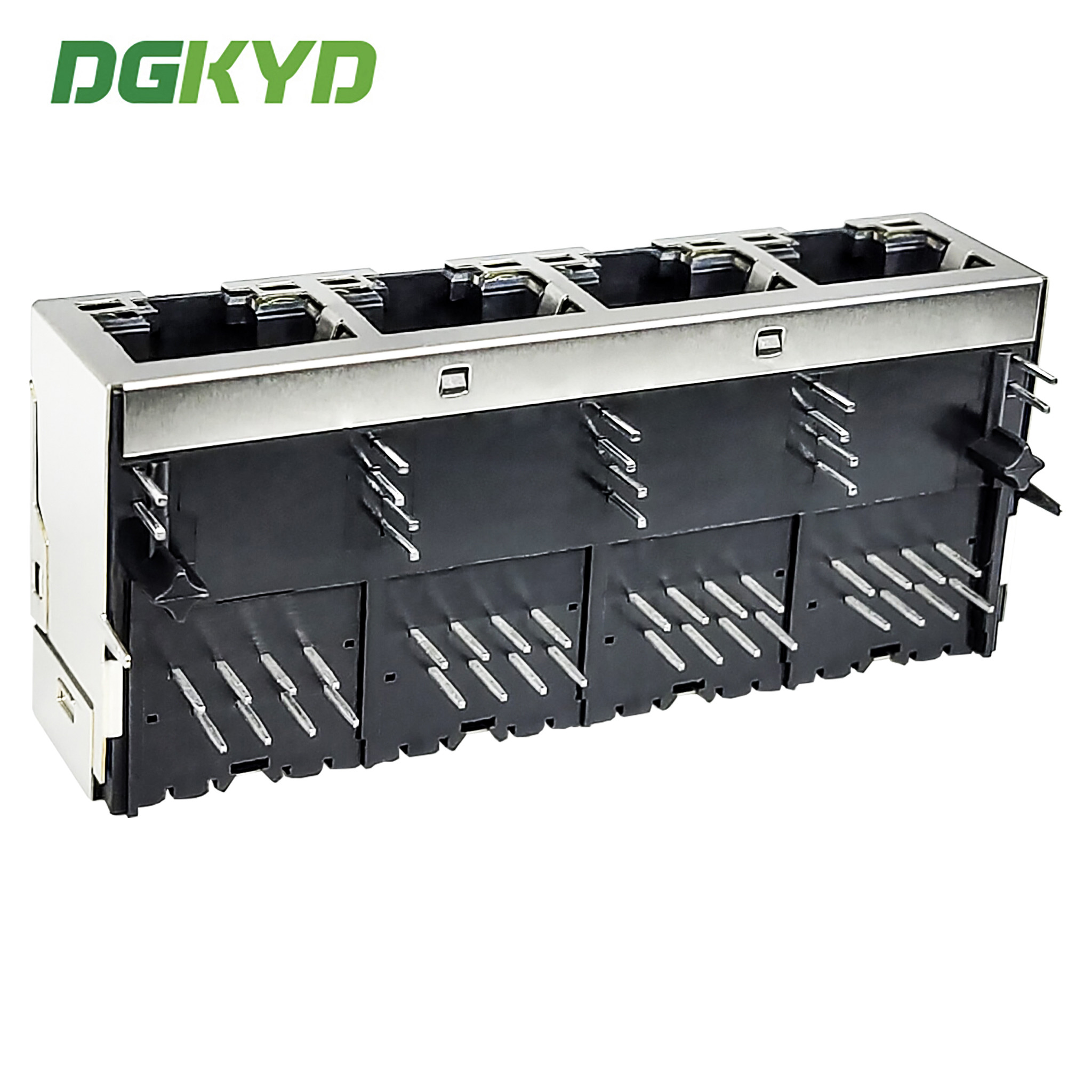

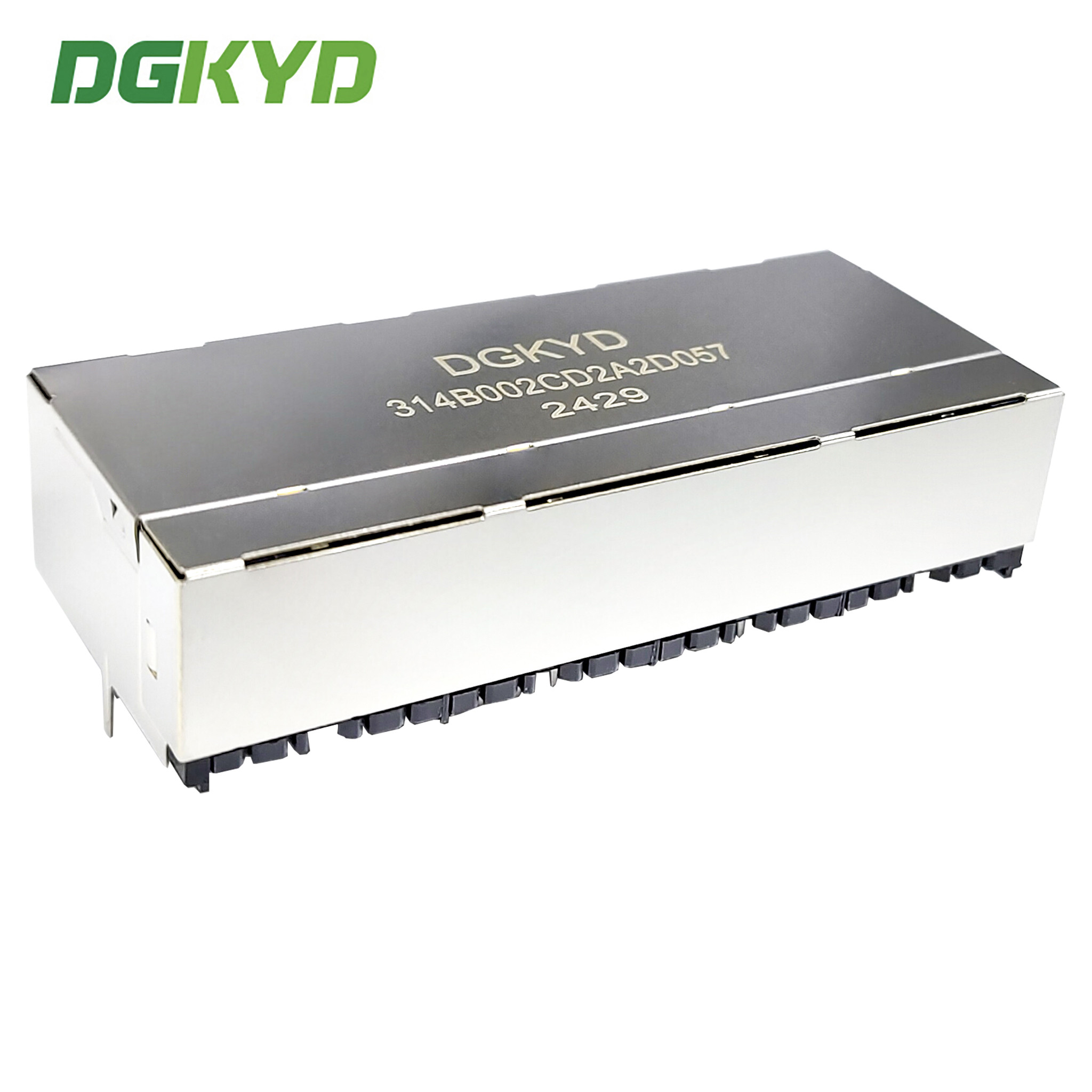

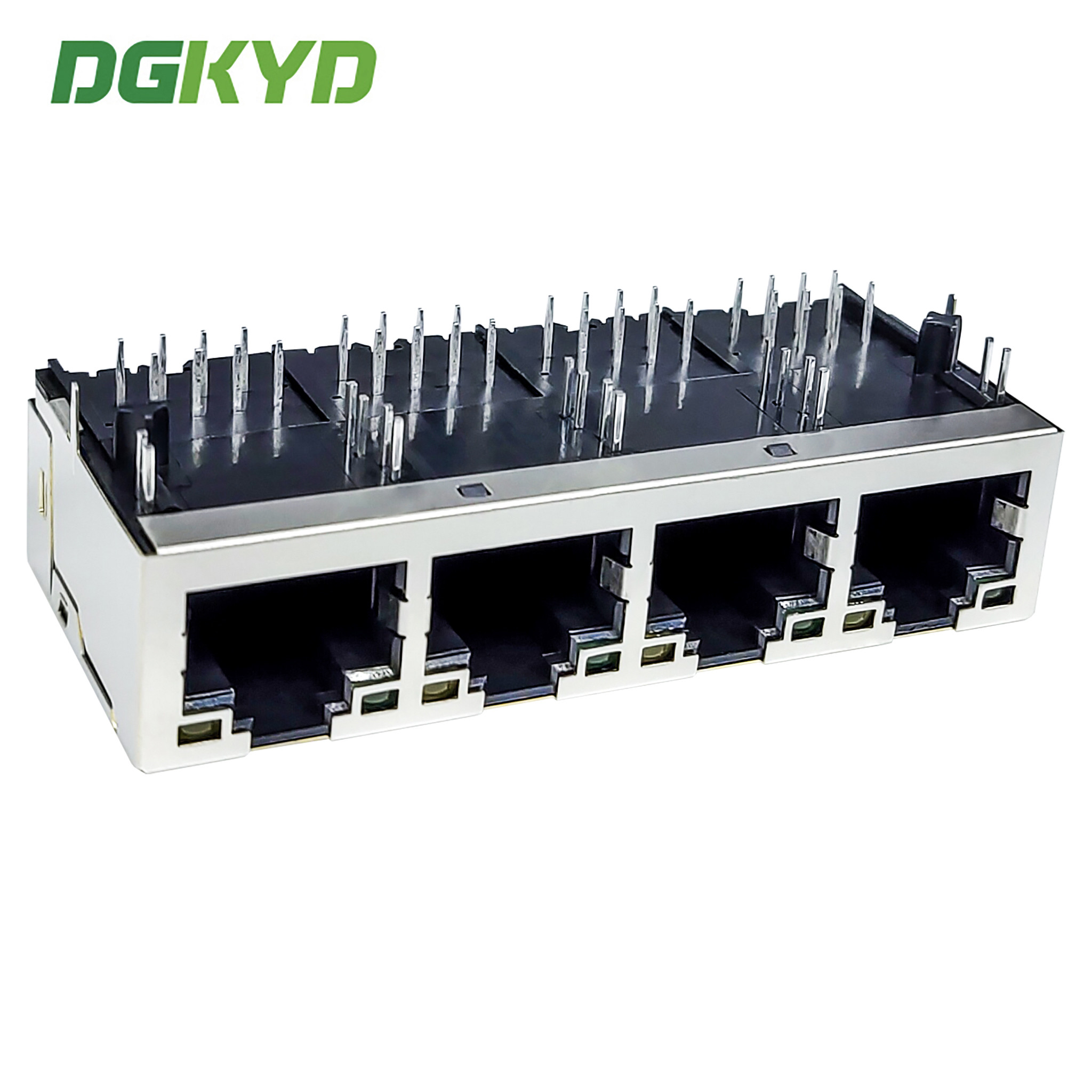

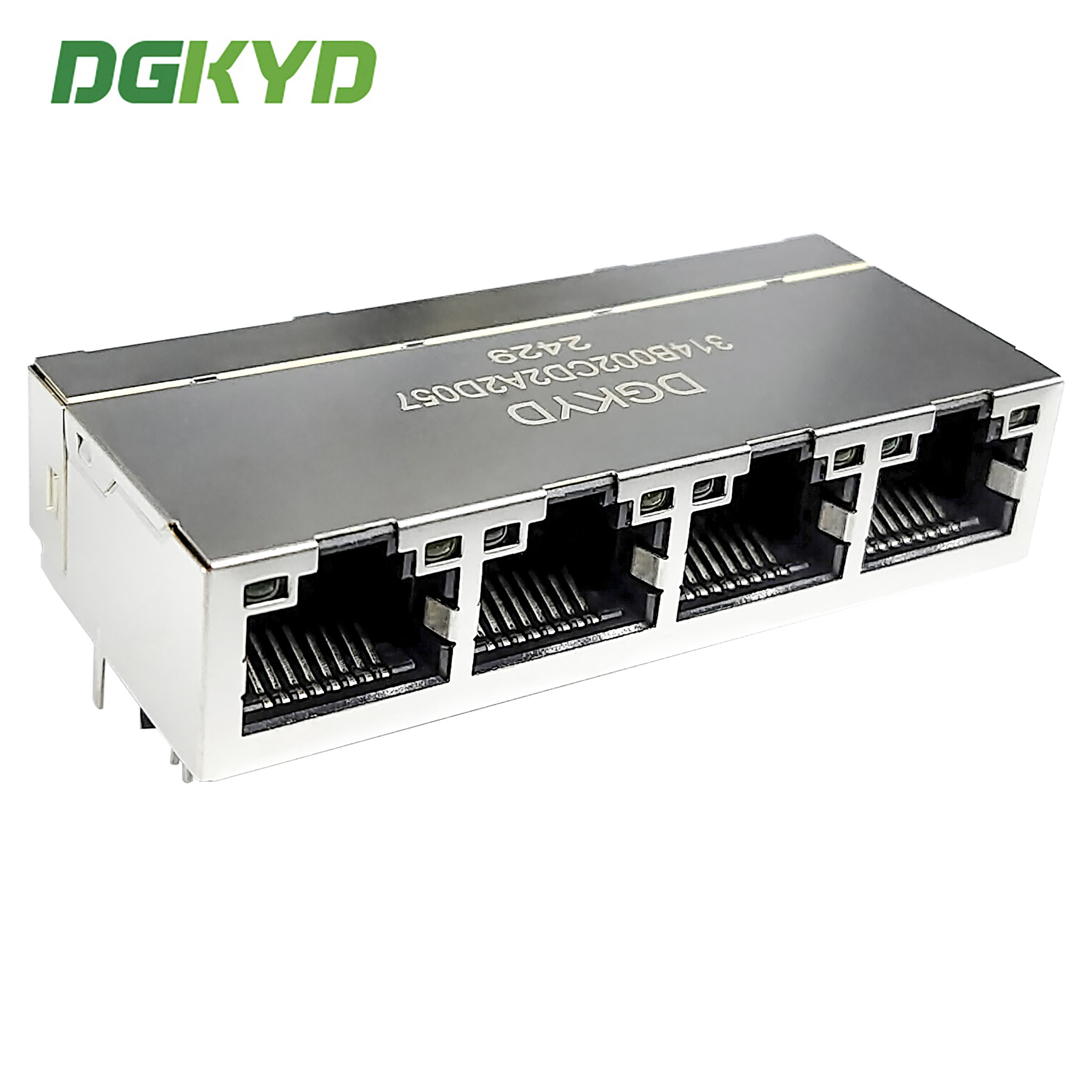

Сетевой разъем соединителя RJ45 TAB-UP 1X4 100BASE DGKYD314B002CD2A2D057
Документ спецификации продукта
DGKYD314B002CD2A2D057.pdf
| Номер части |
DGKYD314B002CD2A2D057 |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукции |
Коннектор-модуль |
Стиль соединителя |
Джек. |
| Тип клапана |
RJ45 |
Тип соединителя |
Модульный разъем |
| Стиль застежки |
Стандартный |
Застежка |
TAB-UP |
| Фильтр |
С фильтром |
Опция светодиодов |
С светодиодом |
| Цвет светодиода |
Зеленый/желтый |
Остановки панели |
С остановками панелей |
| Защищенный |
Да, да. |
Применяется для |
Печатные платы |
| Скорость выполнения |
10/100/1000/BASE-T/TX |
Подходит для типа сварки |
Рефлюкссольдинг (альтернативный вариант). |
| Конфигурация порта |
1X4 порты |
Количество позиций |
8 |
| Конфигурация джака |
1х4 |
Терминалы по портам |
8 |
| Материал щита |
Сплав меди, предварительно покрытый никелем |
Ориентация на установку ПКБ |
Боковой вход (Правый угол) |
| Контактный материал для покрытия области спаривания |
Золото 6u/15u/30u/50u |
Материал контактной основы |
Фосфор бронза |
| Контактный материал для нанесения покрытия на хвост сварщика |
Олово-олово над никелем |
Стиль монтажа ПКБ |
Через дыру |
| Способ вывода на PC-карту |
Через отверстие-пресс-приспособление |
Замок на борту |
С/без бортовой блокировки |
| Жилой материал |
PA66 Полиэстер |
Цвет корпуса |
Черный |
| Температура корпуса |
Стандартный |
Уровень воспламеняемости UL |
UL 94V-0 |
Тип интерфейса: кристаллическая головка применения: 10 / 100 / 1000BASE-T Ethernet
Тип: RJ45 встроенный в магнит
Рабочая частота: характеристика высокой частоты: фильтрация, антиинтерференция
Рабочая температура:40 - 85 °C
Температура хранения: - 40 °C - 85 °C
Сплав без свинца: высота волновой сварки до 265 °C
RJ45 полная серия комплектующих интегральных схем, RJ45 сетевой разъединитель производителя прямой поставки
1Режим работы: производитель
2Время доставки: в срок доставки, околодваНеделями.
3. Спецификации для выбора: светодиодный индикатор ((зеленый, желтый, красный, оранжевый, синий, двуцветный светодиод) >
Щит с пальцами EMI или нет
соотношение катушек магнитного ядра
Диверсификация магнитной цепи необязательна
контактная золотовалочка (FU, 3U, 6U, 15u, 30U, 50U)
пластиковый корпус (PBT,PA46,PA9T, LCP)
4Электрические свойства продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерности внешнего вида, стандартам отрасли механической обработки,и стандарты охраны окружающей средыВаше удовлетворение - цель нашего обслуживания!
Параметры работы:
1Применяется для Ethernet, отношение катушек: 1КТ: 1КТ
2Познакомьтесь с IEEE 802.3 & ANSI X 3.263 стандарт
3Индуктивность открытой цепи (OCL): 350 uH(МИН) @ 100 кГц, 0.1VRMSс 8Ma DCВ.ias
4Процесс волновой сварки 265 °C Макс, соответствующий требованиям стандарта ЕС ROHS
5Выдерживает напряжение: 2250VDC1 мА Максимально 60 лет
6.Импеданс: 100 Омм
7. Интерфейс RJ45 соответствует FCC 68.5 стандарт
8. Сопротивление постоянного тока: 1,5 Ω
Часто задаваемые вопросы
1Вопрос: Вы торговая компания или производитель?
Ответ: Мы производитель. Добро пожаловать на нашу фабрику.
2Вопрос: Что насчет вашего срока?
Ответ: Для продуктов на складе товары будут доставлены в течение 5-7 рабочих дней после оплаты.Время доставки должно быть подтверждено в соответствии с количеством вашего заказа.
3Вопрос: Вы можете предоставить образцы?
О: Да. Обычно мы можем предоставить 2-3 образца стандартных продуктов бесплатно для тестирования.
4Вопрос: Могу ли я нанести на него свой логотип?
A: Да. Как производитель с 11-летним опытом OEM, мы полностью способны настроить продукцию для вас.
