Характер продукции

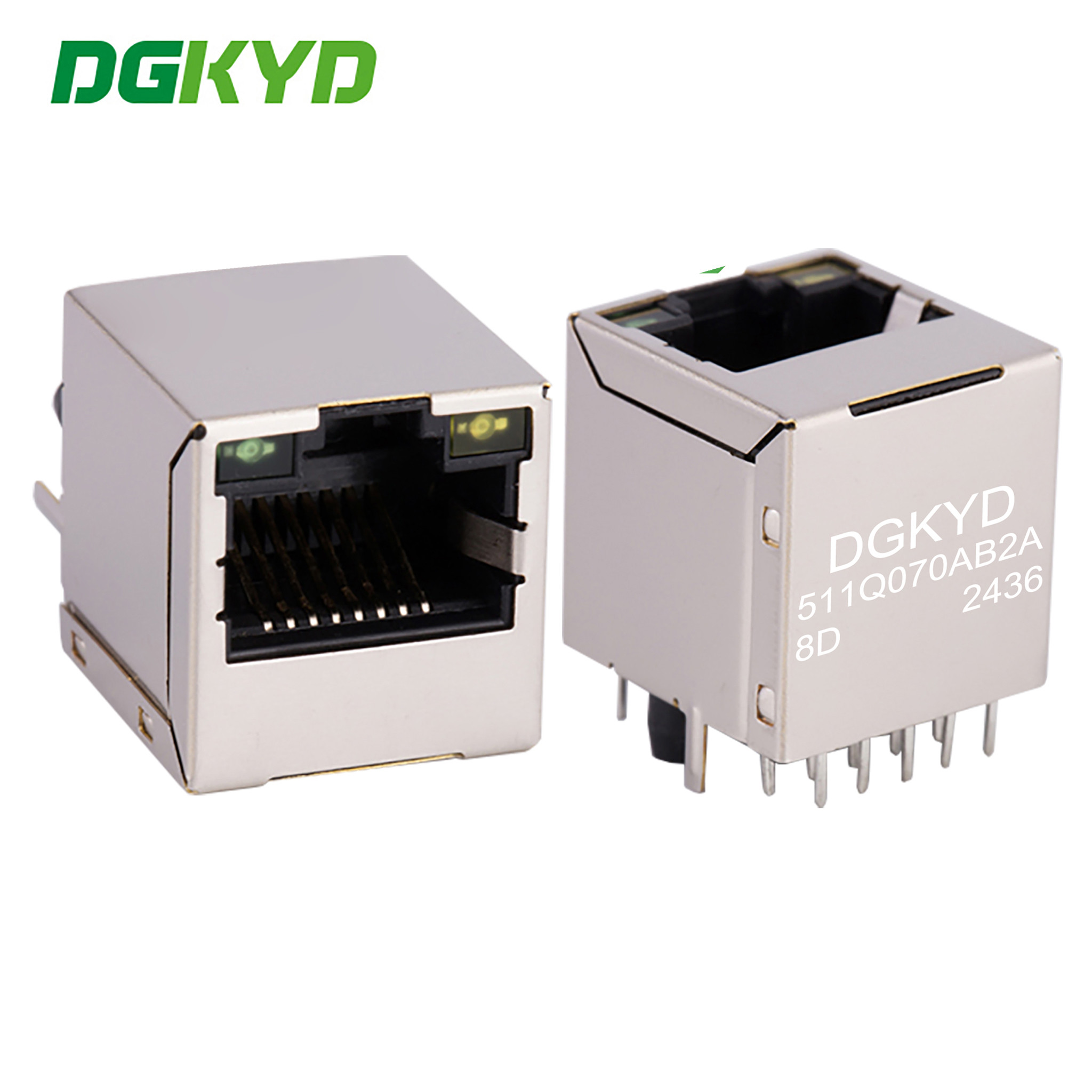

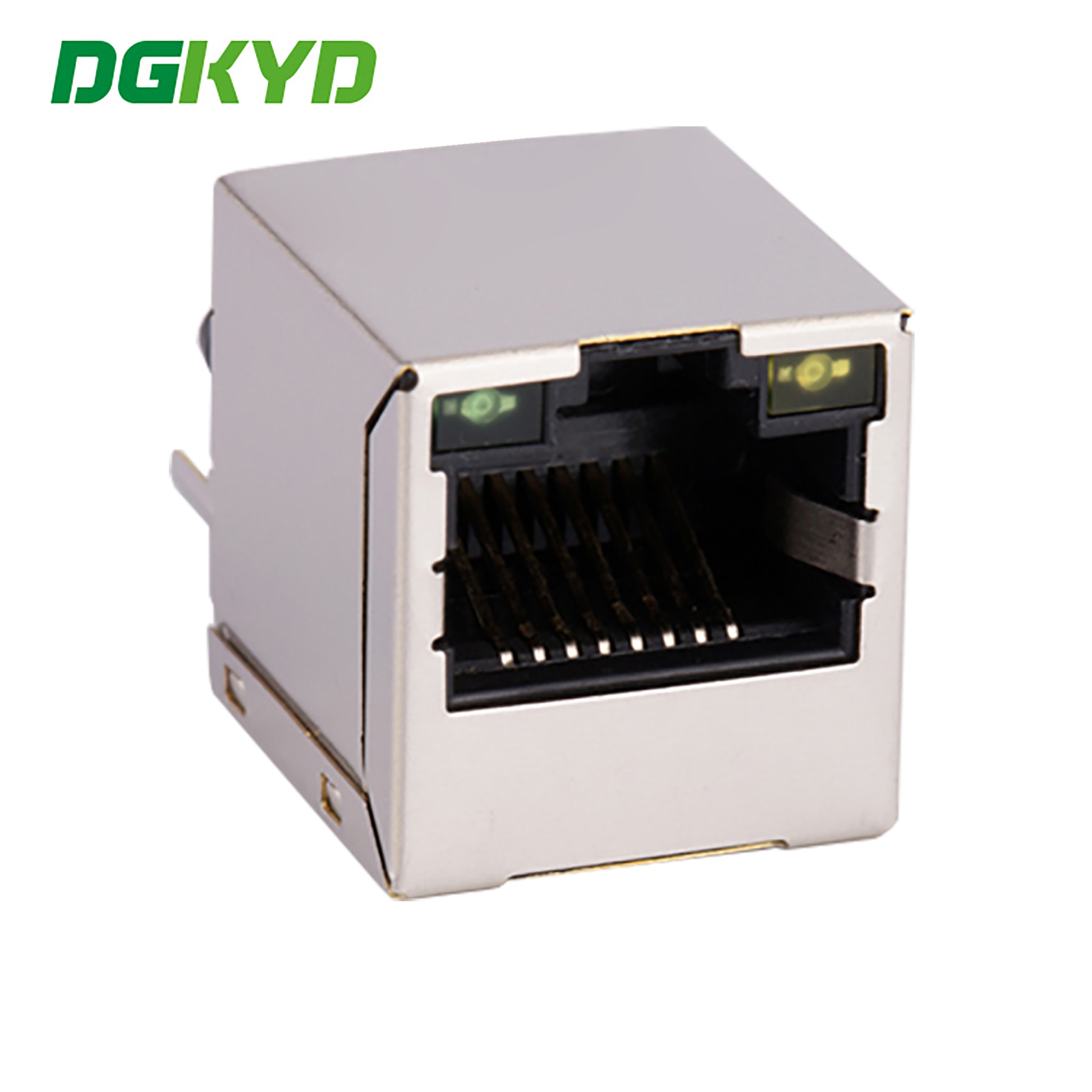

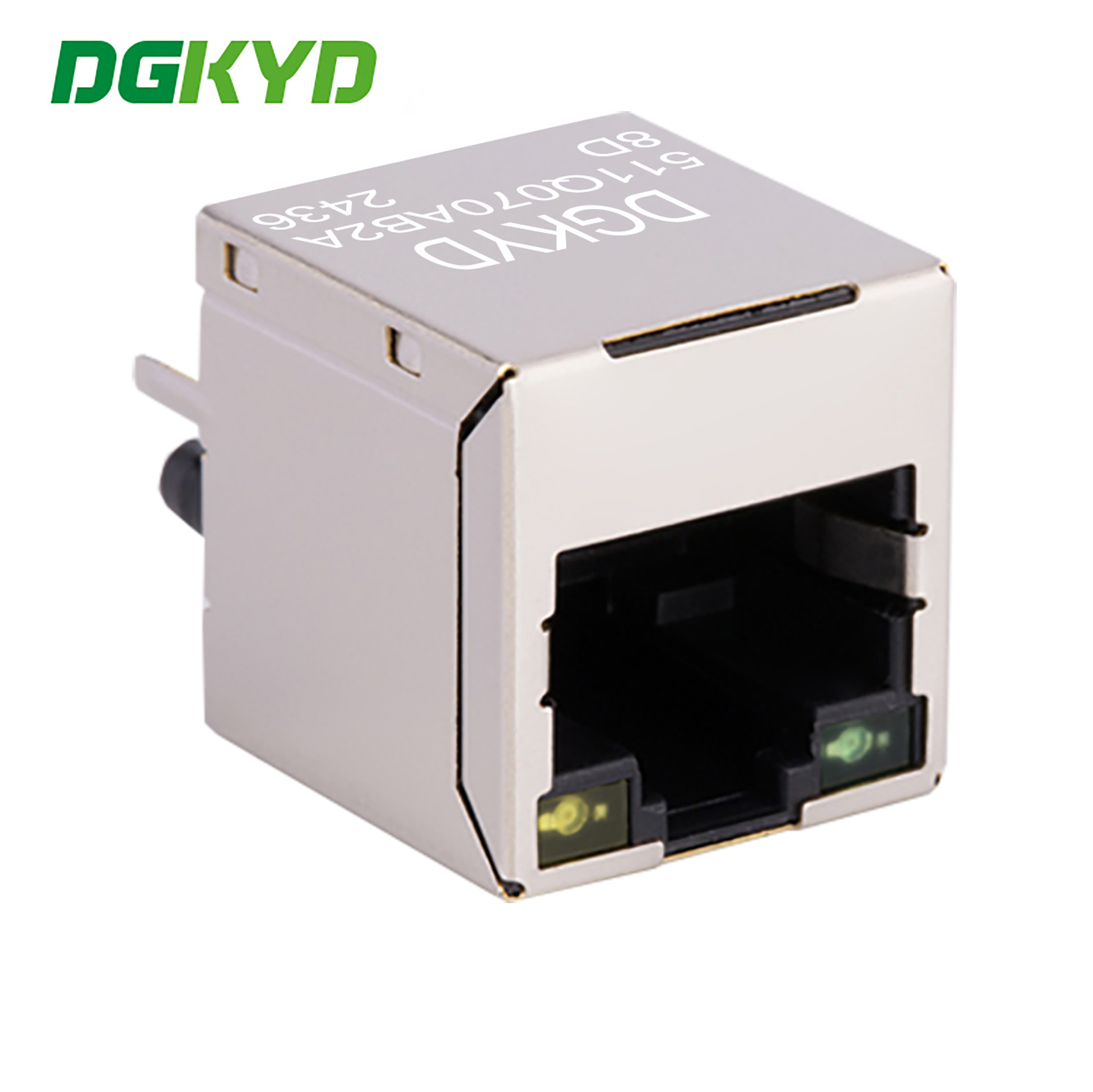

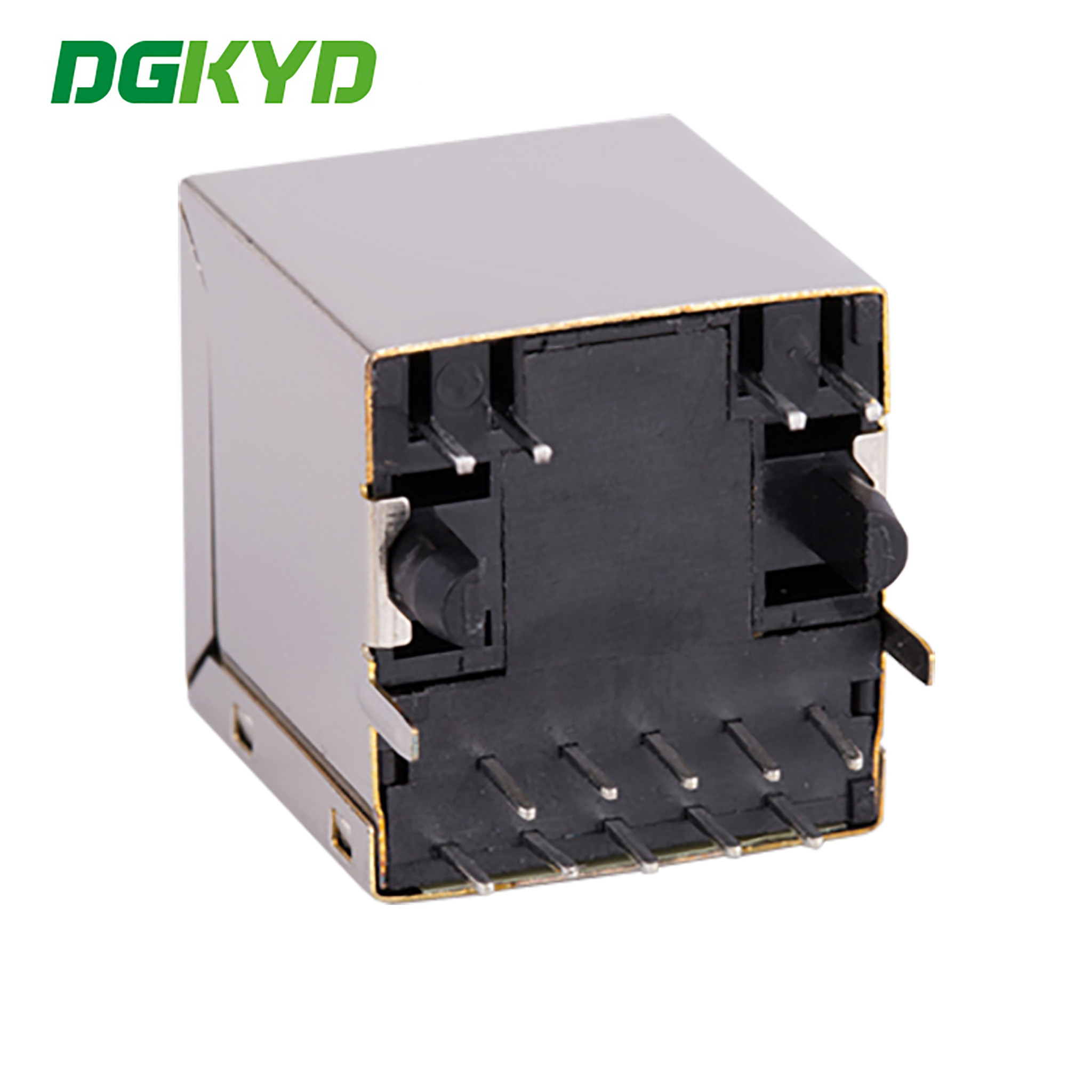

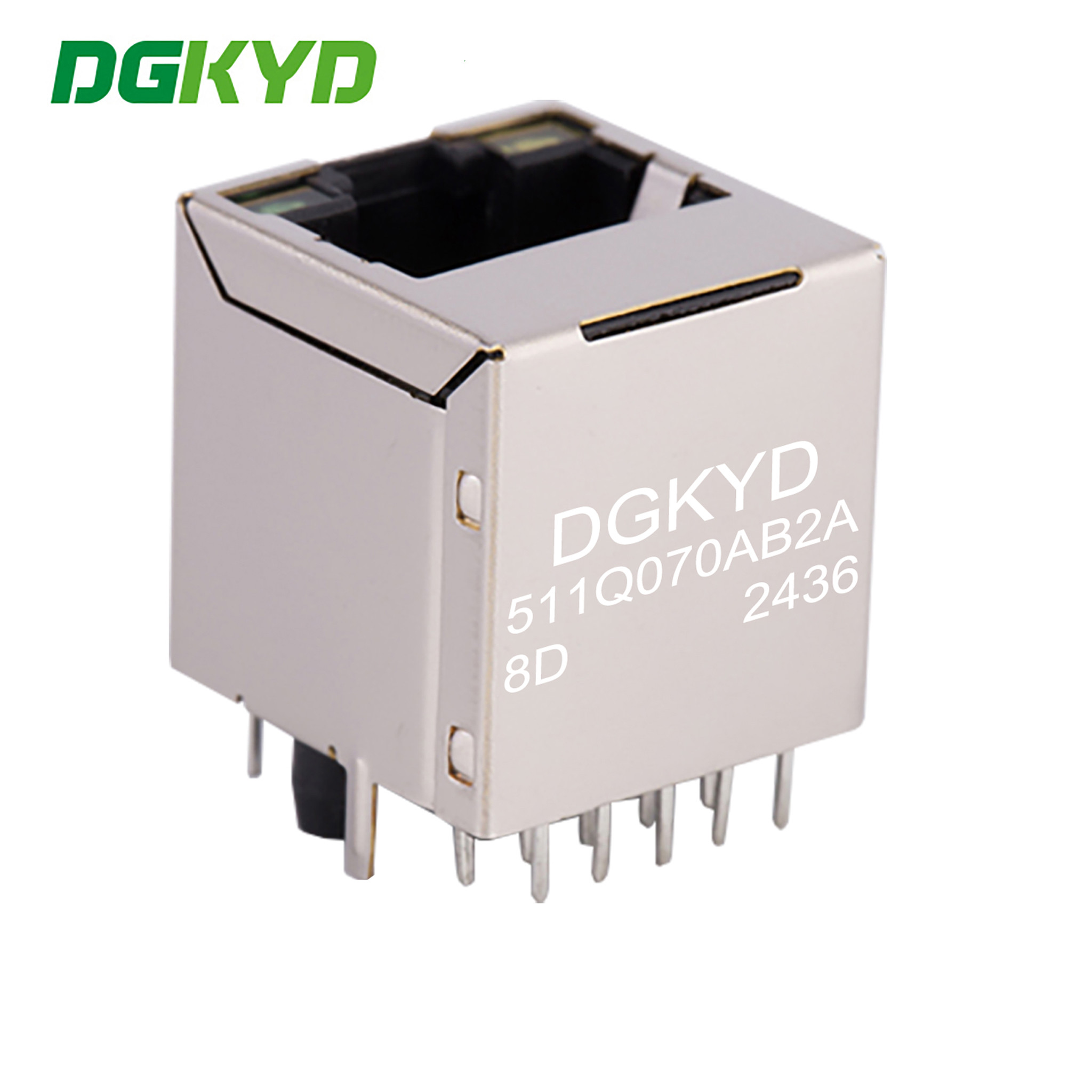

Сетевой трансформатор с разъемом RJ45, 180 градусов, гигабитный коммуникационный интерфейс DGKYD511Q070AB2A8D
Документ со спецификациями продукта
DGKYD511Q070AB2A8D.pdf
| Номер детали |
DGKYD511Q070AB2A8D |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукта |
Модульный разъем |
Стиль разъема |
Разъем |
| Тип разъема |
RJ45 |
Тип разъема |
Модульный разъем |
| Стиль защелки |
Стандартный |
Защелка |
ВВЕРХ |
| Фильтр |
С фильтром |
Опция светодиода |
Со светодиодом |
| Цвет светодиода |
Зеленый/Желтый |
Ограничители панели |
С ограничителями панели |
| Экранированный |
Да |
Применяется к |
Печатная плата |
| Скорость работы |
10/100/1000/BASE-T/TX |
Подходит для типа сварки |
Перепайка (альтернатива). |
| Конфигурация порта |
одиночные порты |
Количество позиций |
10 |
| Конфигурация разъема |
1X1 |
Контактов на порт |
8 |
| Материал экрана |
Медный сплав с предварительным никелированием |
Ориентация монтажа на печатную плату |
Боковой ввод (прямой угол) |
| Материал покрытия контактной зоны сопряжения |
Золото 6u/15u/30u/50u |
Материал основания контакта |
Фосфорная бронза |
| Материал покрытия контактной ножки |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
Полиэстер PBT |
Цвет корпуса |
Черный |
| Температура материала корпуса |
Стандартный |
Класс огнестойкости UL |
UL 94V-0 |
Тип интерфейса: разъем "кристалл", применение: Ethernet 10 / 100 / 1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: высокочастотная характеристика: фильтрация, защита от помех
Рабочая температура: 40 °C - 85 °C
Температура хранения: - 40 °C - 85 °C
Бессвинцовая пайка: высота волновой пайки до 265 °C
Прямые поставки от производителя аксессуаров для интегральных схем RJ45, сетевых разъемов RJ45
1. Бизнес-модель: Производитель
2. Срок поставки: своевременная доставка, около двух недель.
3. Спецификации на выбор: светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)>
Экран с пальцами EMI или без них
Коэффициент трансформации магнитной сердцевины
Разнообразие магнитных схем опционально
Покрытие контактов золотом (FU, 3U, 6U, 15u, 30U, 50U)
Материал корпуса (PBT, PA46, PA9T, LCP)
4. Электрические характеристики продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерам, стандартам механической обрабатывающей промышленности и стандартам защиты окружающей среды. Ваше удовлетворение - цель нашего обслуживания!
Параметры производительности:
1. Применяется к Ethernet, коэффициент трансформации: 1CT: 1CT
2. Соответствует стандарту IEEE 802.3 & ANSI X 3.263
3. Индуктивность холостого хода (OCL): 350uH (МИН) @ 100 кГц, 0.1VRMS с 8 мА постоянного тока смещения4. Процесс волновой пайки до 265 °C Макс. соответствует требованиям стандарта EU ROHS
5. Выдерживаемое напряжение: 2250
В постоянного тока 1 мАмакс., 60 с 6.
Импеданс: 100 Ом7. Интерфейс RJ45 соответствует стандарту FCC
68.5 8. Сопротивление постоянному току: 1,5 Ом
