Характер продукции

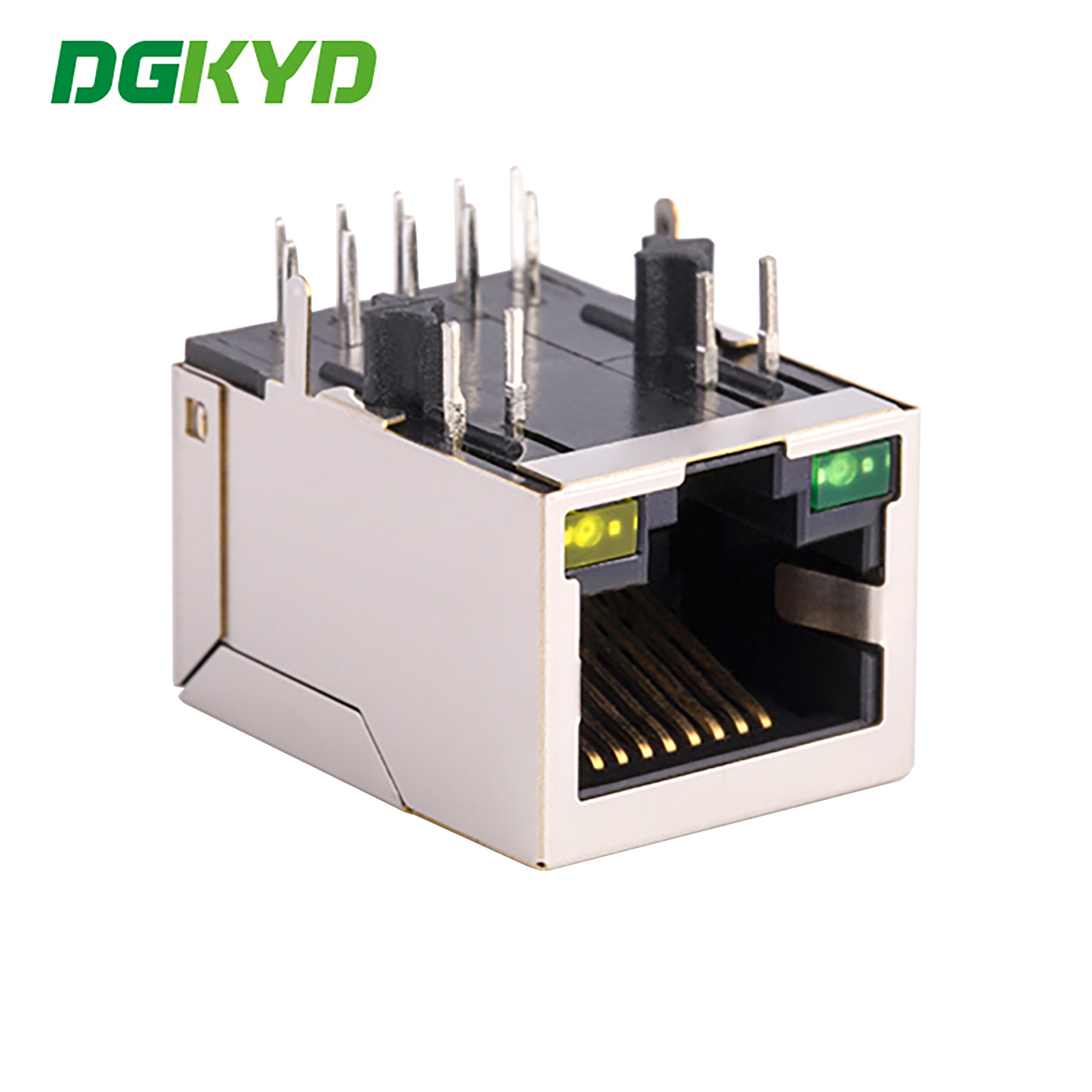

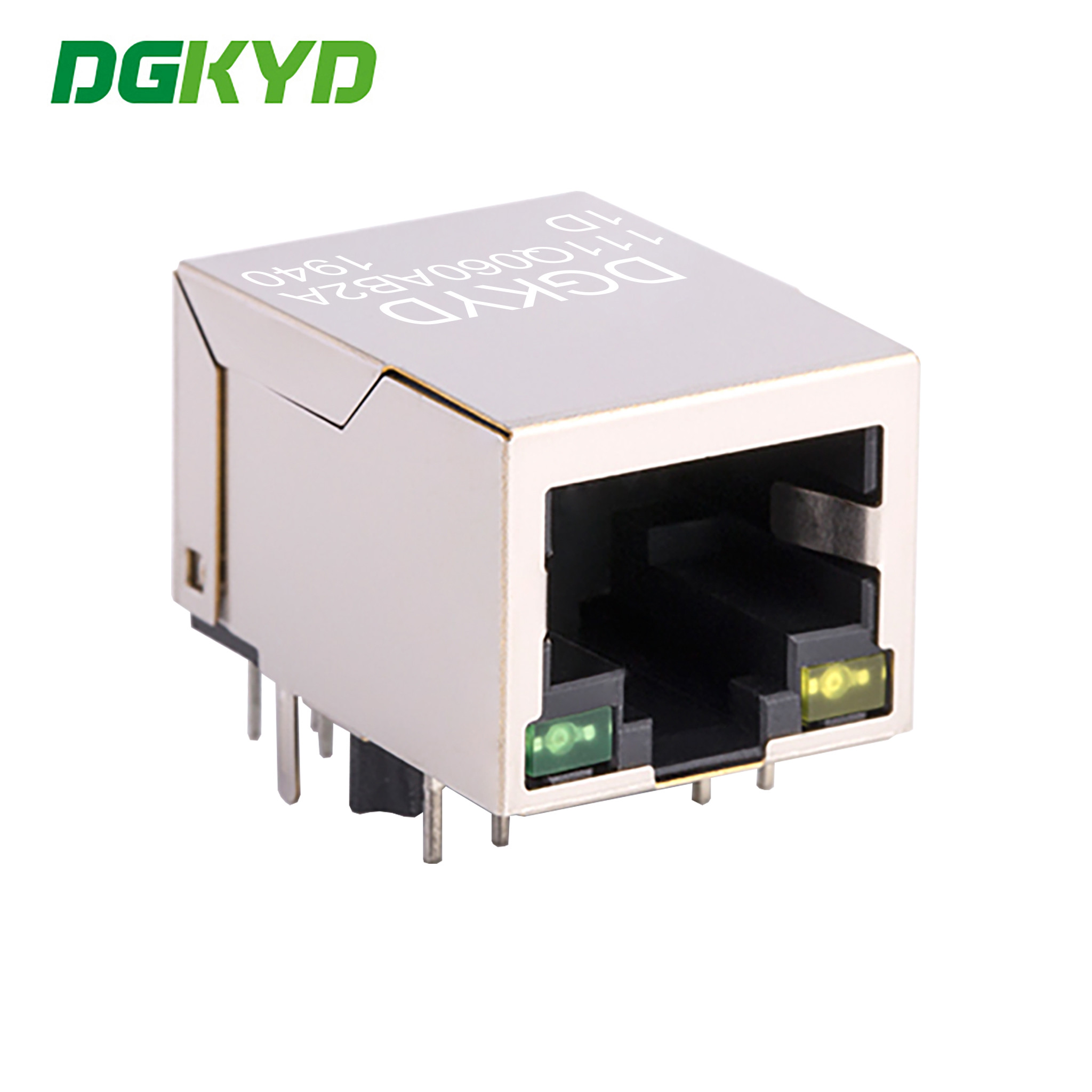

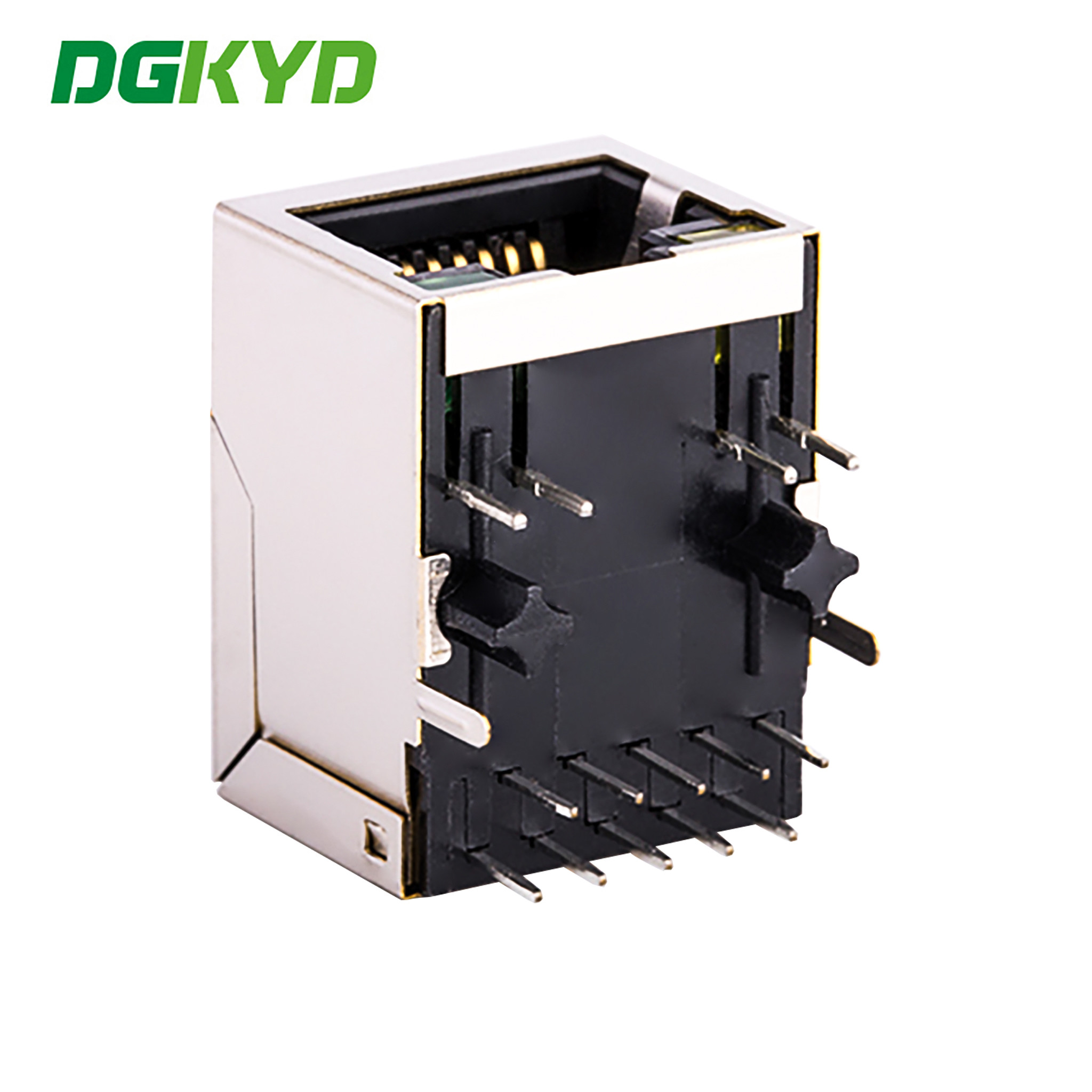

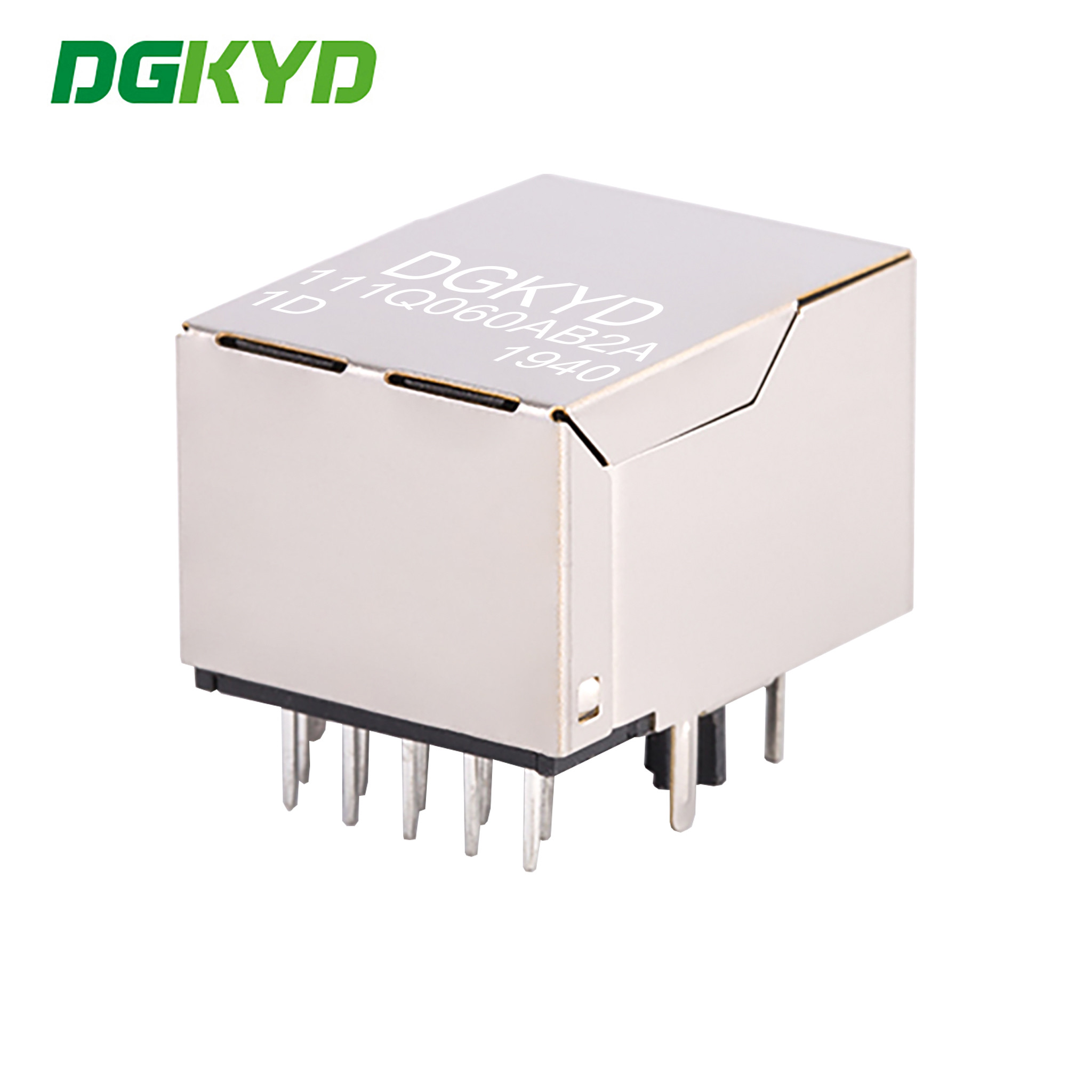

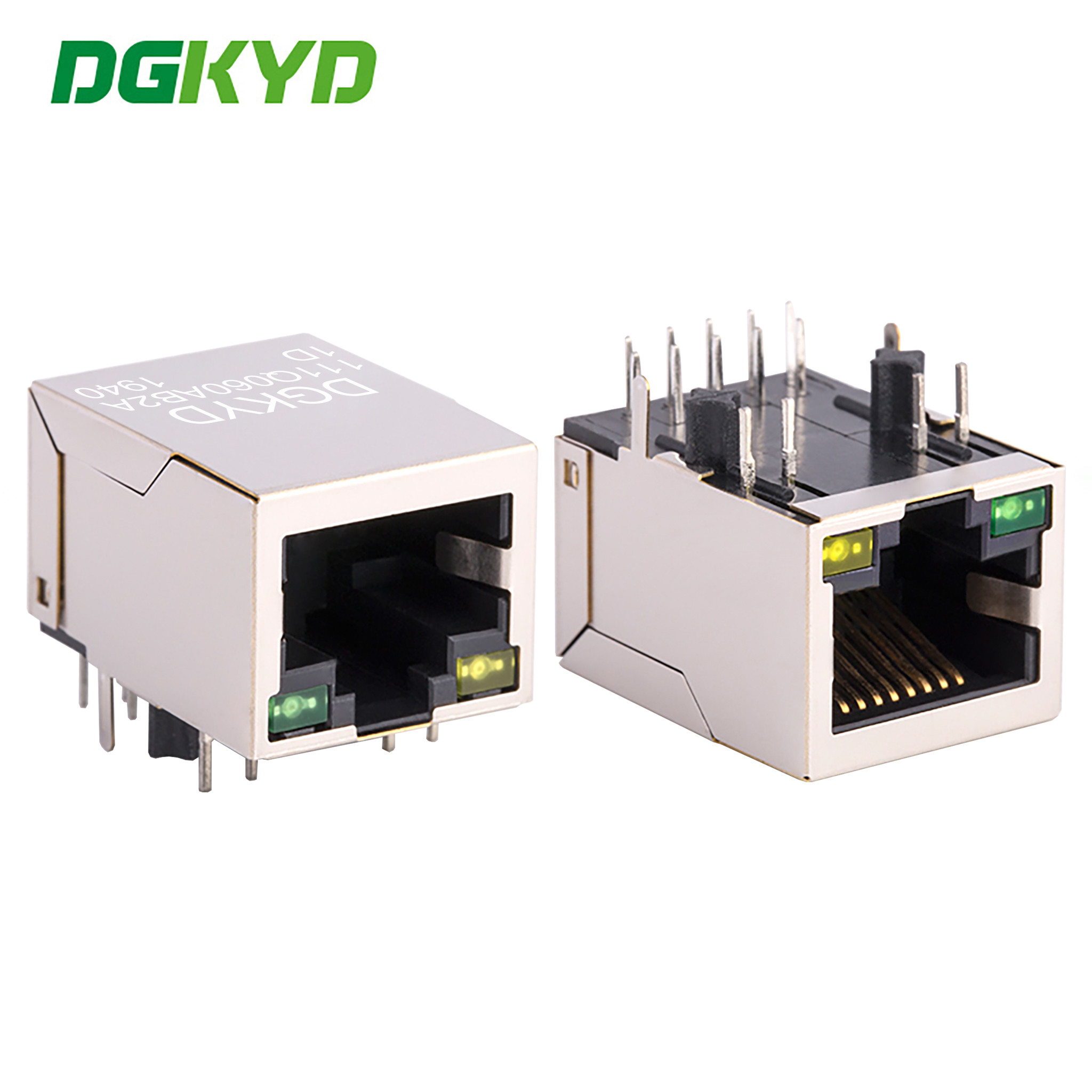

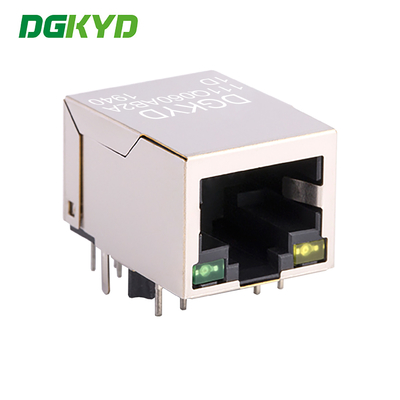

10/100/1000M Base-T/TX RJ45 сетевой интерфейс со светодиодами, модульный разъем для сетевого порта DGKYD111Q060AB2A1D
Документ с техническими характеристиками продукта
DGKYD111Q060AB2A1D.pdf
| Номер детали |
DGKYD111Q060AB2A1D |
Бренд |
DGKYD/OEM/ODM |
| Тип продукта |
Разъем-модульный |
Стиль разъема |
Гнездо |
| Тип гнезда |
RJ45 |
Тип разъема |
Модульное гнездо |
| Стиль защелки |
Стандартный |
Защелка |
ВНИЗ |
| Фильтр |
С фильтром |
Опция светодиода |
Со светодиодом |
| Цвет светодиода |
Зеленый/Желтый |
Ограничители панели |
С ограничителями панели |
| Экранированный |
С металлическим экраном |
Применяется к |
Печатная плата |
| Конфигурация порта |
1X1 Порты |
Количество позиций |
10 |
| Конфигурация гнезда |
1X1 |
Контактов на порт |
8 |
| Материал экрана |
Медный сплав с предварительным никелированием |
Ориентация монтажа на печатную плату |
Боковой ввод (Прямой угол) |
| Покрытие контактной зоны |
Золото 6u |
Основной материал контакта |
Фосфористая бронза |
| Материал покрытия вывода |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
ПБТ Полиэстер |
Цвет корпуса |
Черный |
| Температура материала корпуса |
Стандартный |
Класс огнестойкости UL |
UL 94V-0 |
МАТЕРИАЛ:
КОРПУС: ПБТ, UL94V-0, ЧЕРНЫЙ.
КРЕПЛЕНИЕ КОНТАКТОВ: ПБТ, UL94V-0, ЧЕРНЫЙ.
ЭКРАН: C2680, T=0.20MM, НИКЕЛИРОВАНИЕ ПО ВСЕЙ ПОВЕРХНОСТИ.
КОНТАКТ: ФОСФОРИСТАЯ БРОНЗА C5210, T=0.35MM,
ПОЗОЛОЧЕНИЕ 6U" НА КОНТАКТНОЙ ЗОНЕ.
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
ДОЛГОВЕЧНОСТЬ: МИН. 750 ЦИКЛОВ.
УСИЛИЕ СОЕДИНЕНИЯ : МАКС. 23Н.
РАБОЧАЯ ТЕМПЕРАТУРА: ОТ -40°C ДО +85°C.
ТЕМПЕРАТУРА ХРАНЕНИЯ: ОТ -40°C ДО +85°C.
ВСЕ КРИТИЧЕСКИЕ РАЗМЕРЫ ОТМЕЧЕНЫ "*"
Электрические характеристики:
1. Коэффициент трансформации: 2~3:J1~J2=1CT:1CT (±2%).
4~7:J3~J6=1CT:1CT (±2%).
5~6:J4~J5=1CT:1CT (±2%).
8~9:J7~J8=1CT:1CT (±2%).
2. OCL: мин. 350 мкГн при 100 кГц, 100 мВ, 8 мА постоянного тока.
3. Вносимые потери: макс. -1.0 дБ при 1~100 МГц.
4. Обратные потери: мин. -18 дБ при 1~30 МГц;
мин. -14 дБ при 30~60 МГц.
мин. -12 дБ при 60~80 МГц.
мин. -10 дБ при 80~100 МГц.
5. Перекрестные помехи: мин. -40 дБ при 1~30 МГц;
мин. -35 дБ при 30~60 МГц;
мин. -30 дБ при 60~100 МГц;
6. CMR: мин. -30 дБ при 1~100 МГц;
7. Hi-Pot: 2250 В постоянного тока, 6 с, 1 мА, первичная обмотка к вторичной
Power over EthernetилиPoEописывает любую из нескольких стандартных или специальных систем, которые передают электрическую мощность вместе с данными по кабелям Ethernet с витой парой. Это позволяет одному кабелю обеспечивать как подключение к данным, так и электропитание для таких устройств, как точки беспроводного доступа, IP-камеры и IP-телефоны.
Существует несколько распространенных методов передачи питания по кабелям Ethernet. Два из них были стандартизированы IEEE 802.3 с 2003 года. Эти стандарты известны какАльтернатива AиАльтернатива B. Для 10BASE-T и 100BASE-TX используются только две из четырех сигнальных пар в стандартном кабеле Cat 5. Альтернатива Bразделяет проводники данных и питания, что упрощает устранение неполадок. Он также полностью использует все четыре витые пары в стандартном кабеле Cat 5. Положительное напряжение проходит по контактам 4 и 5, а отрицательное - по контактам 7 и 8.
