Характер продукции

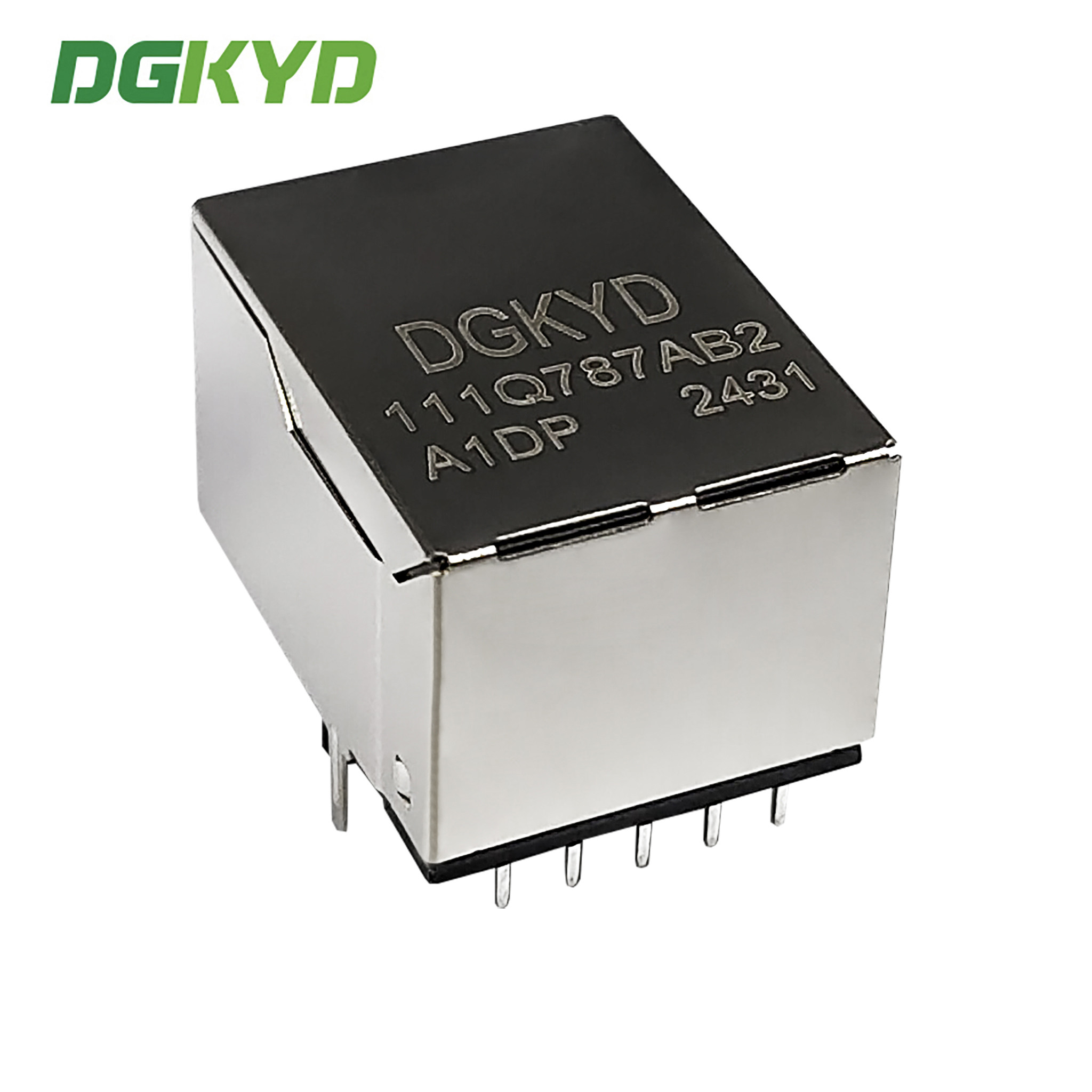

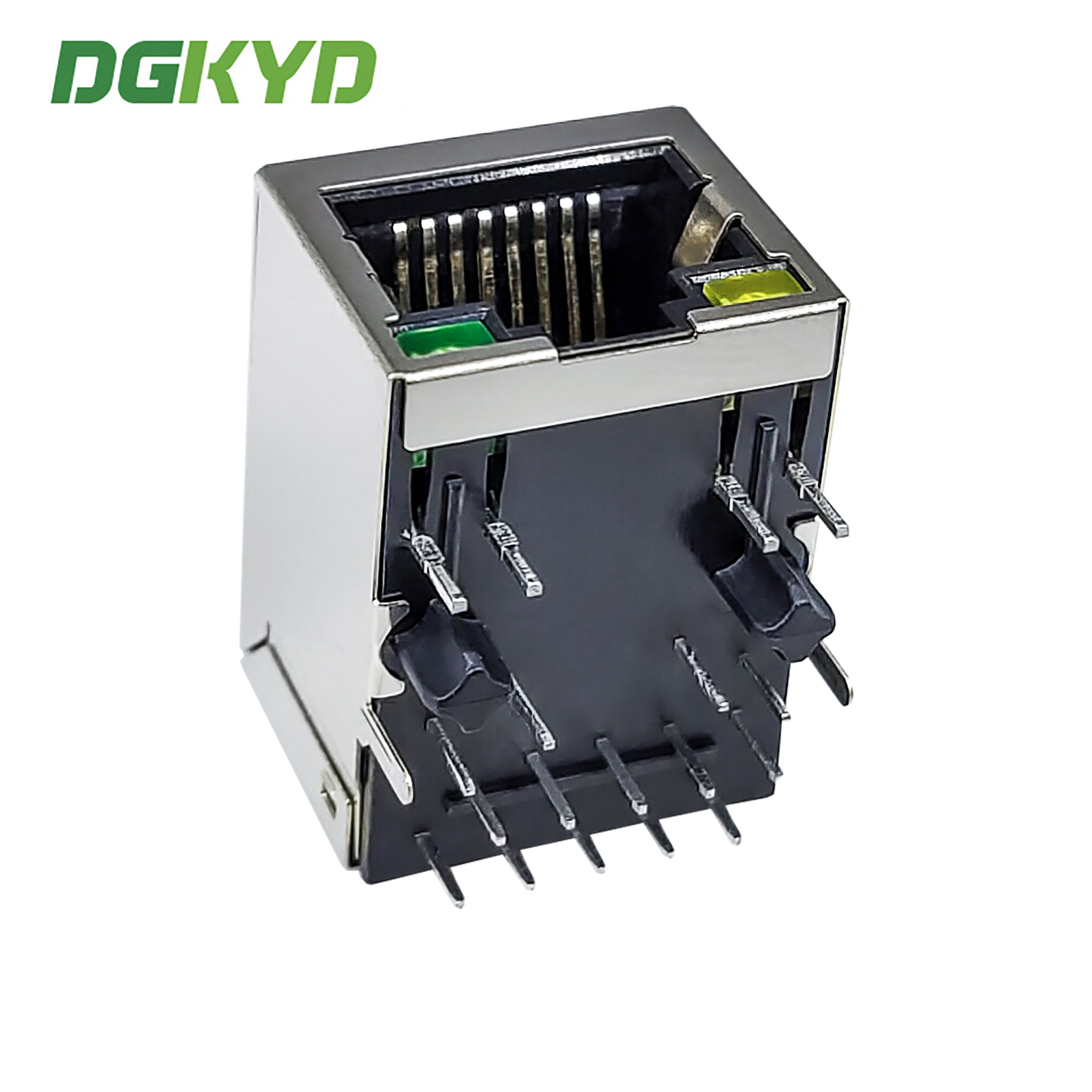

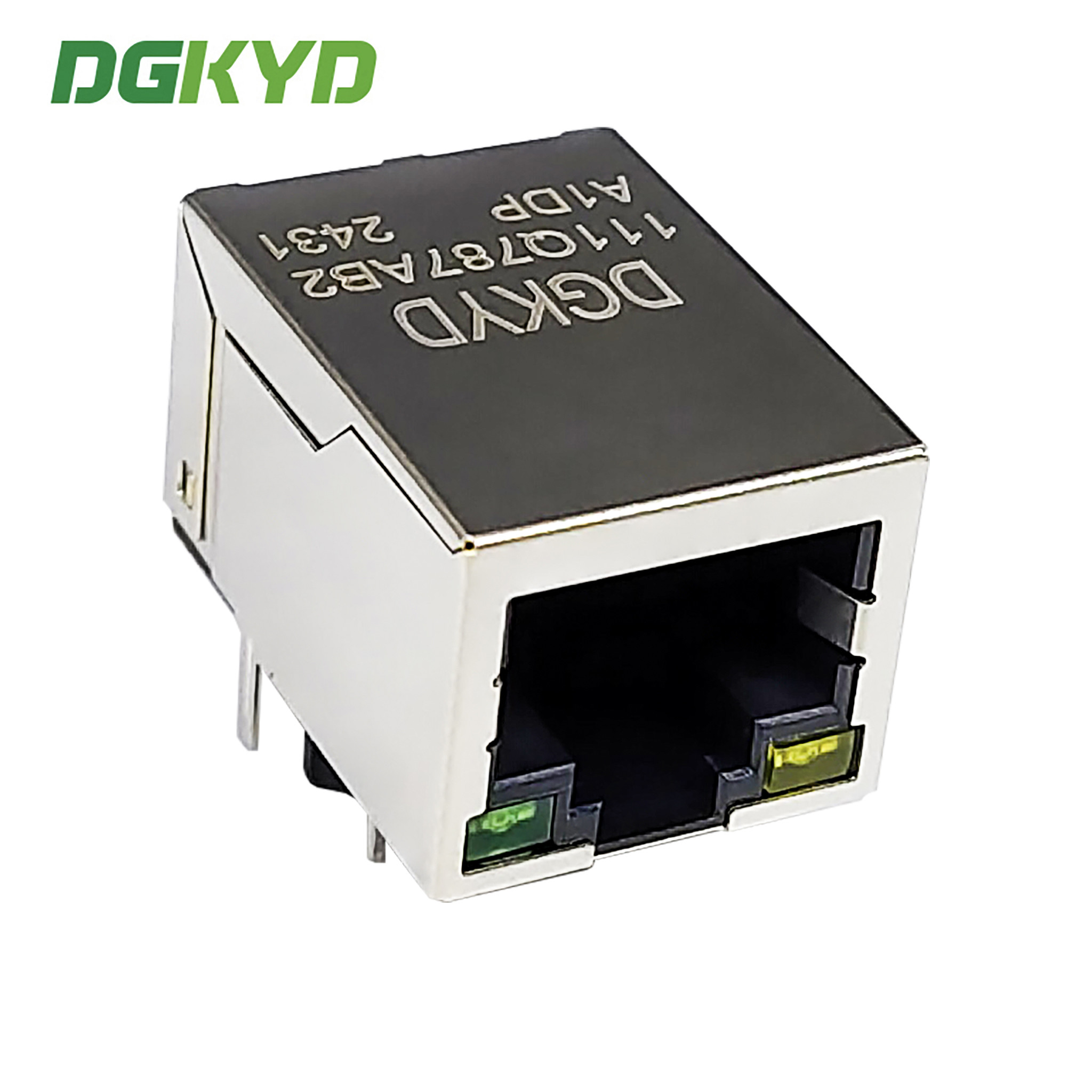

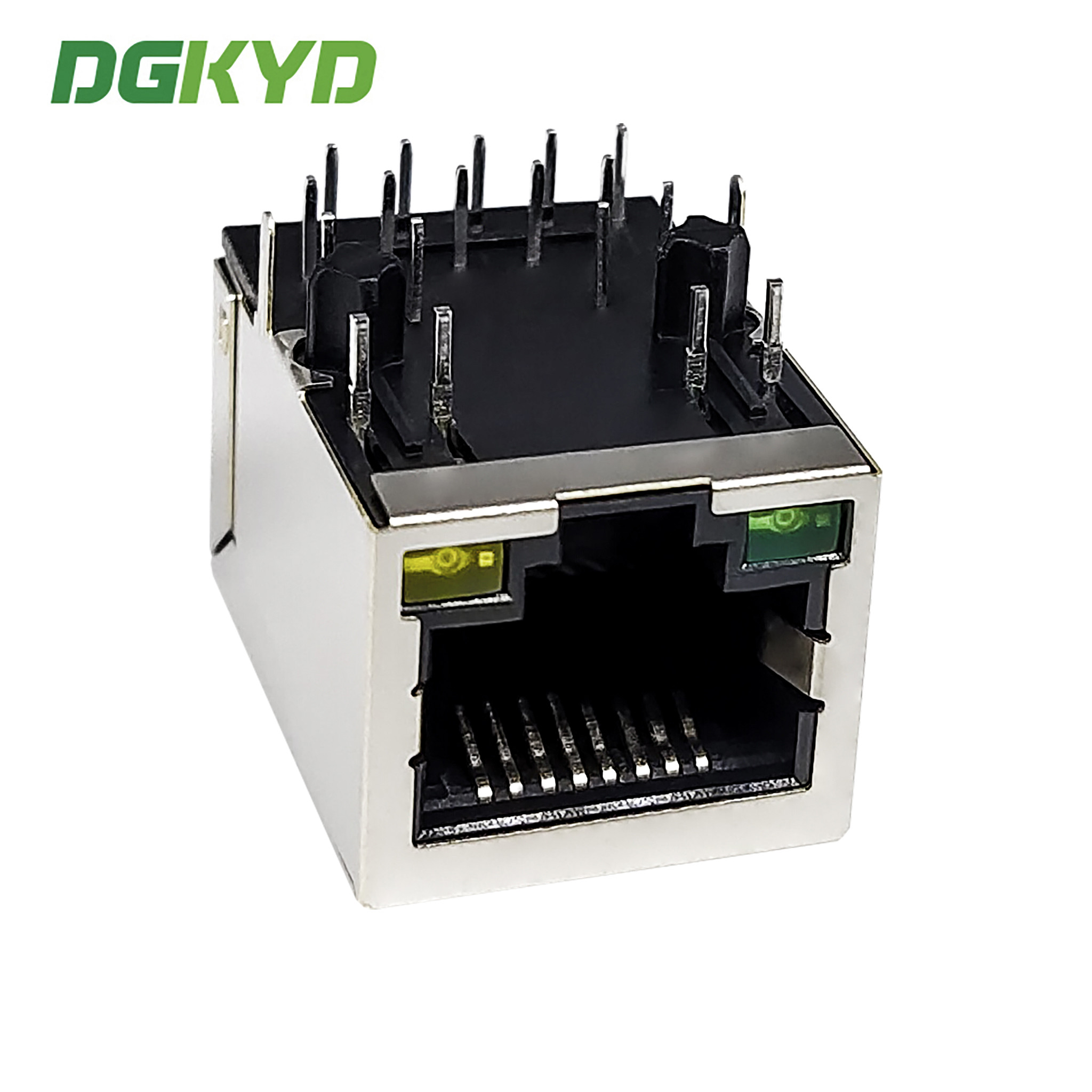

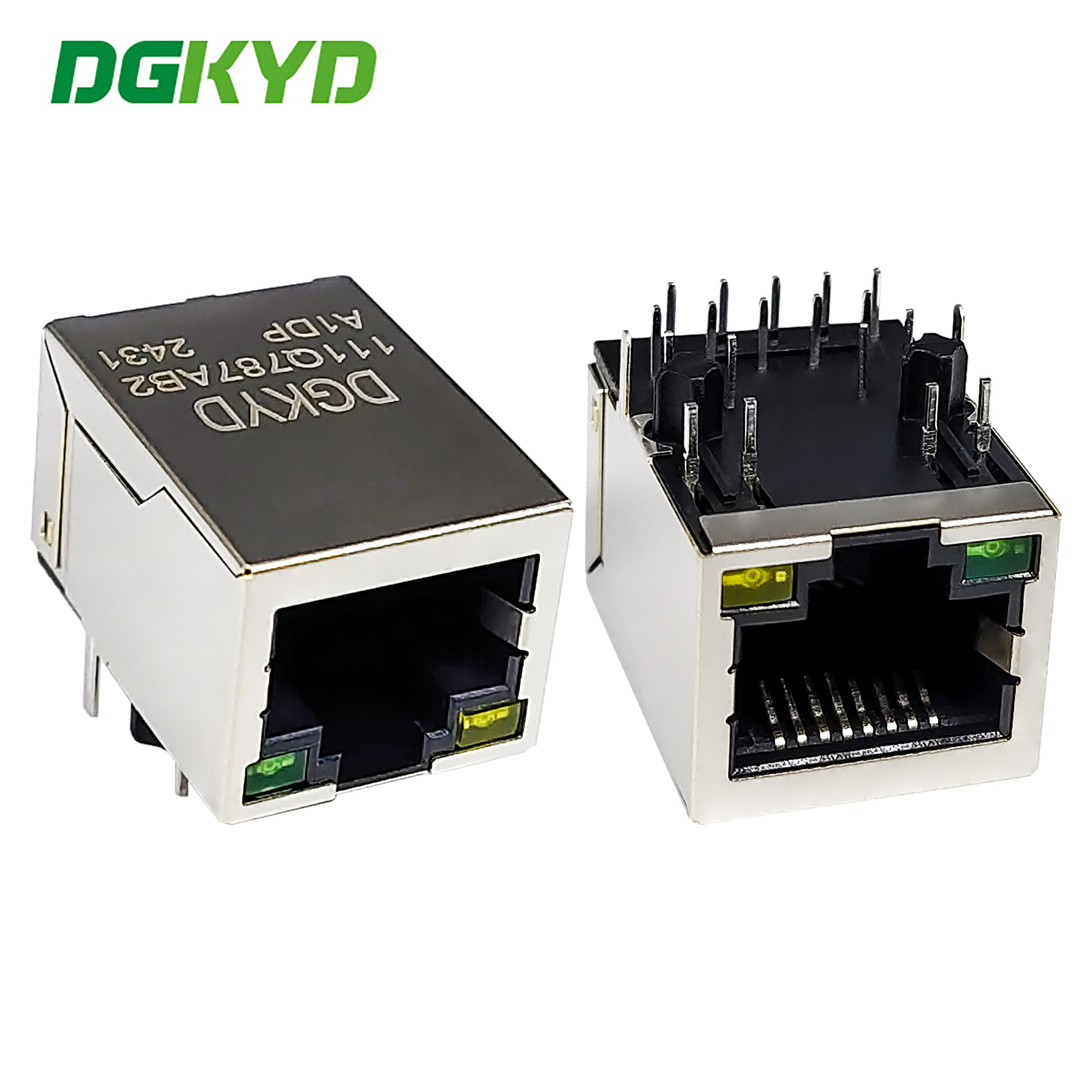

1000/BASE RJ45 разъем с одним портом сетевого интерфейса POE разъем с фильтром DGKYD111Q787AB2A1DP
Документ с техническими характеристиками продукта
DGKYD111Q787AB2A1DP.pdf
| Номер детали |
DGKYD111Q787AB2A1DP |
Бренд |
DGKYD/OEM/ODM |
| Место происхождения |
Гуандун, Китай |
Сертификация |
RoHS/CE/FCC/CE/ISO9001/ISO14001 |
| Тип продукта |
Разъем-модульный |
Стиль разъема |
Гнездо |
| Тип гнезда |
RJ45 |
Тип разъема |
Модульное гнездо |
| Стиль защелки |
Стандартный |
Защелка |
ВНИЗ |
| Фильтр |
С фильтром |
Опция светодиода |
Со светодиодом |
| Цвет светодиода |
Зеленый/Желтый |
Ограничители панели |
С ограничителями панели |
| Экранированный |
Да |
Применяется к |
Печатная плата |
| Скорость производительности |
10/100/1000/BASE-T/TX |
Подходит для сварки |
Перепайка (альтернатива). |
| Конфигурация порта |
одиночные порты |
Количество позиций |
10 |
| Конфигурация гнезда |
1X1 |
Контакты на порт |
8 |
| Материал экрана |
Медный сплав с предварительным никелированием |
Ориентация монтажа на печатную плату |
Боковой ввод (прямой угол) |
| Материал покрытия контактной зоны сопряжения |
Золото 6u/15u/30u/50u |
Материал основания контакта |
Фосфорная бронза |
| Материал покрытия хвостовика припоя |
Олово-свинец поверх никеля |
Стиль монтажа на печатную плату |
Сквозное отверстие |
| Метод подключения к печатной плате |
Сквозное отверстие-прессовая посадка |
Фиксатор платы |
С фиксатором платы/без фиксатора платы |
| Материал корпуса |
Полиэстер PBT |
Цвет корпуса |
Черный |
| Температура материала корпуса |
Стандартный |
Класс огнестойкости UL |
UL 94V-0 |
Тип интерфейса: применение хрустальной головки: Ethernet 10 / 100 / 1000BASE-T
Тип: RJ45 со встроенной магнитной системой
Рабочая частота: высокочастотная характеристика: фильтрация, защита от помех
Рабочая температура: 40 °C - 85 °C
Температура хранения: - 40 °C - 85 °C
Бессвинцовая пайка: высота пайки волной до 265 °C
Полная серия аксессуаров для интегральных схем RJ45, прямая поставка от производителя сетевых разъемов RJ45
1. Бизнес-модель: Производитель
2. Срок поставки: своевременная доставка, околодвух недель.
3. Спецификации на выбор: светодиодный индикатор (зеленый, желтый, красный, оранжевый, синий, двухцветный светодиод)>
Экран с EMI-пальцами или без
коэффициент трансформации магнитного сердечника
разнообразие магнитных схем опционально
покрытие контактов золотом (FU, 3U, 6U, 15u, 30U, 50U)
материал корпуса пластика (PBT, PA46, PA9T, LCP)
4. Электрические характеристики продуктов соответствуют отраслевым стандартам, внешний вид и механические свойства соответствуют размерам внешнего вида, стандартам механической обрабатывающей промышленности и стандартам защиты окружающей среды. Ваше удовлетворение - цель нашего обслуживания!
Параметры производительности:
1. Применяется к Ethernet, коэффициент трансформации: 1CT: 1CT
2. Соответствует стандарту IEEE 802.3 & ANSI X 3.263
3. Индуктивность разомкнутой цепи (OCL): 350uH (МИН.) @ 100 кГц, 0.1В RMS с 8 мА постоянного тока B смещения
4. Процесс пайки волной до 265 °C Макс. соответствует требованиям стандарта EU ROHS
5. Выдерживаемое напряжение: 2250В постоянного тока 1 мА макс., 60 с
6.Импеданс: 100 Ом
7. Интерфейс RJ45 соответствует стандарту FCC 68.5
8. Сопротивление постоянному току: 1,5 Ом
