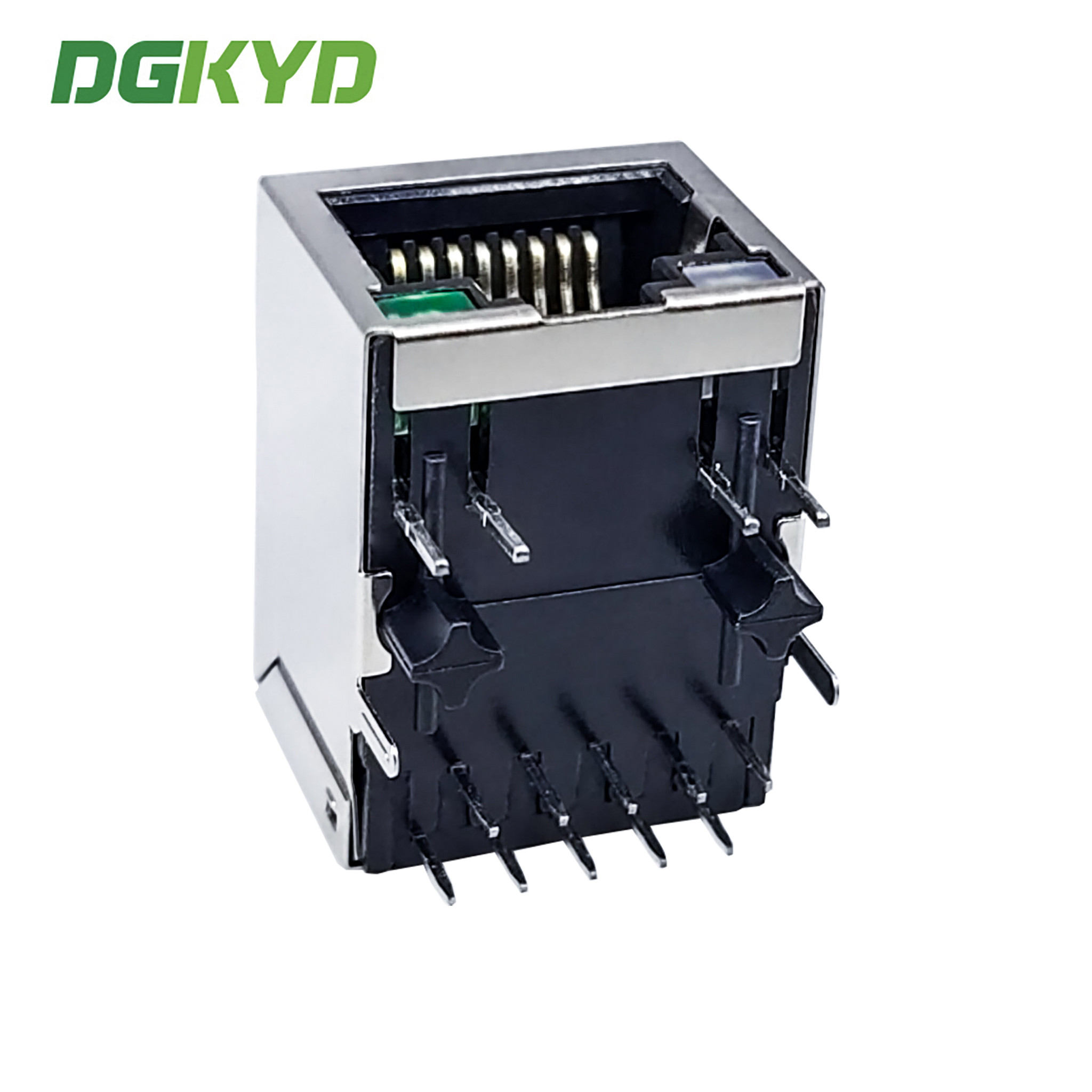

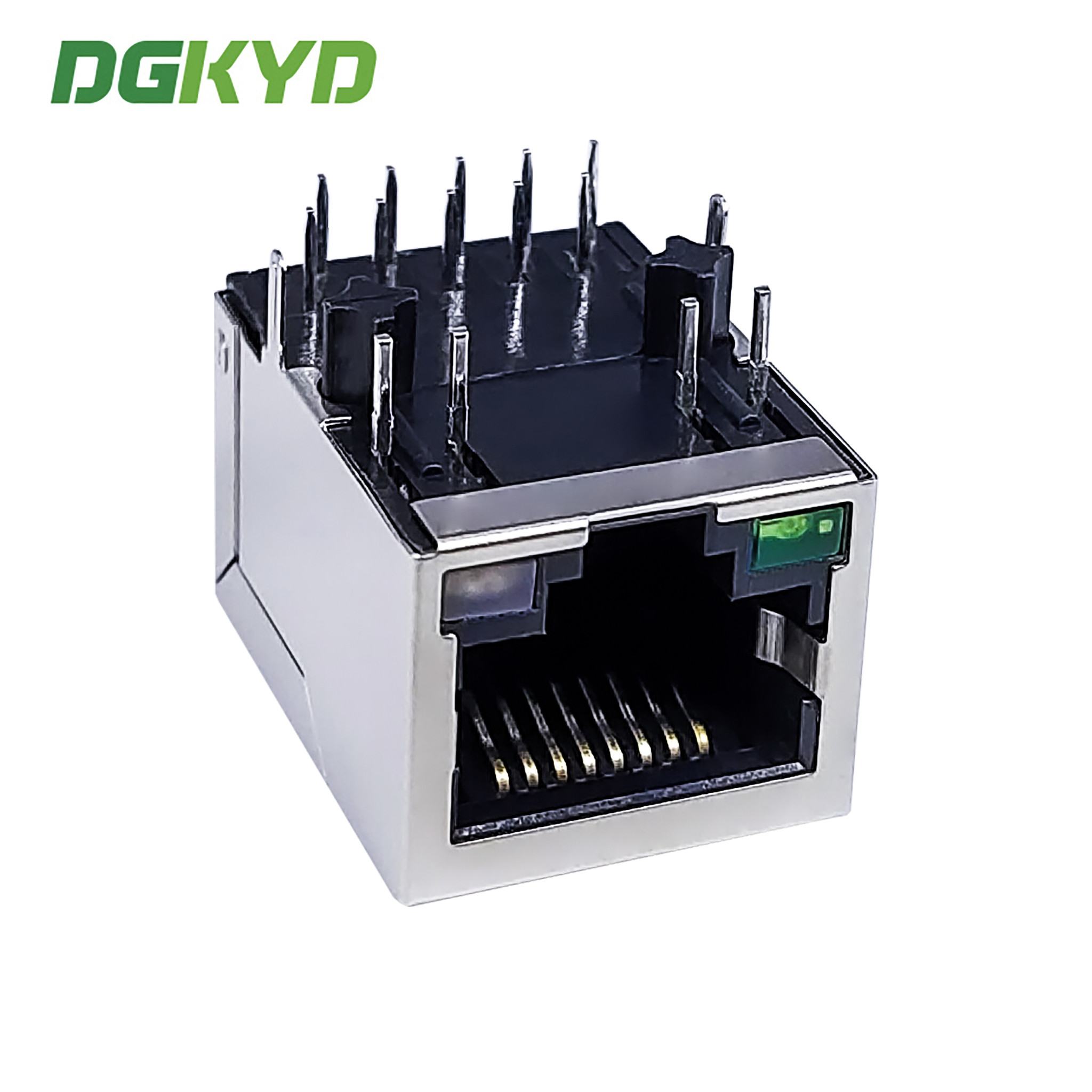

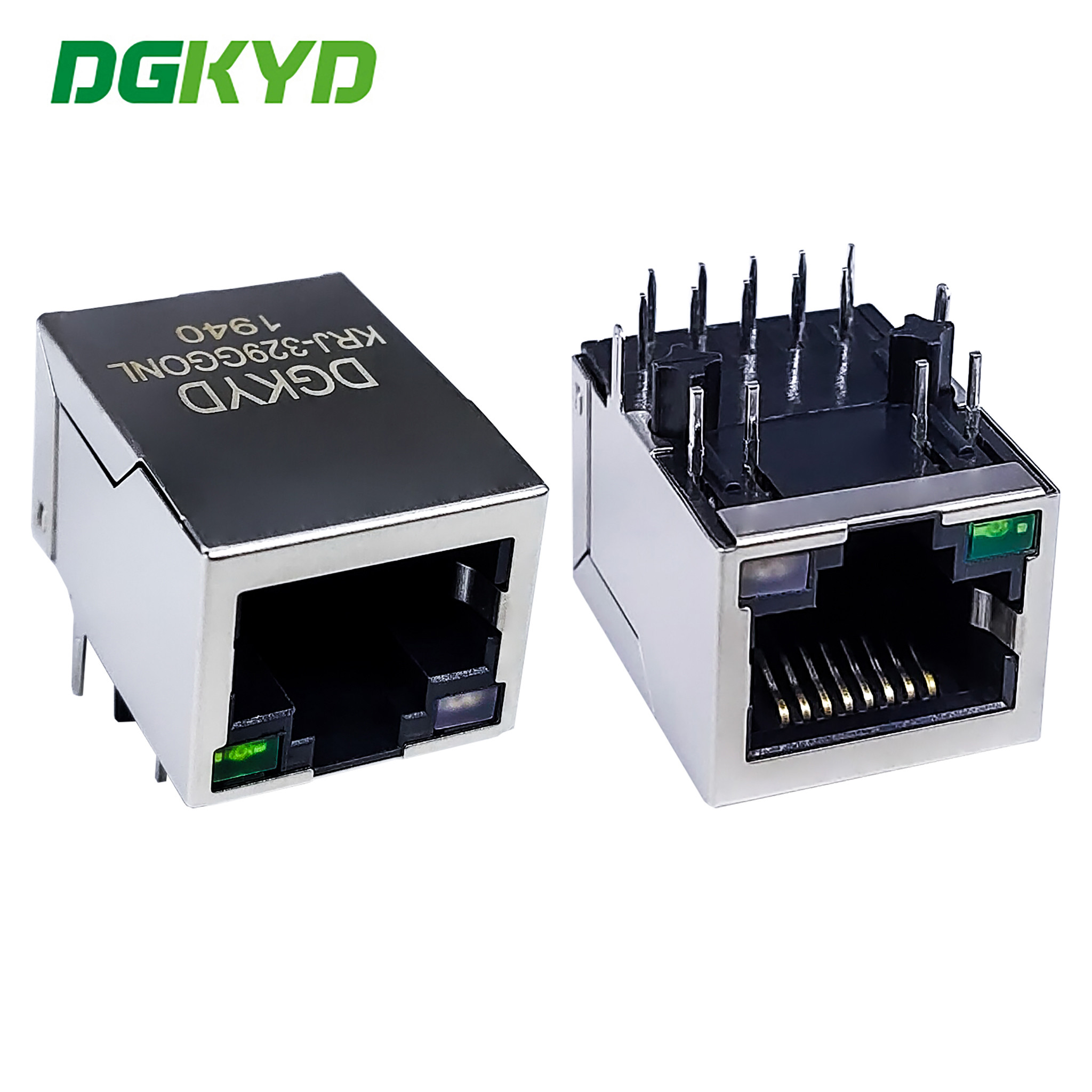

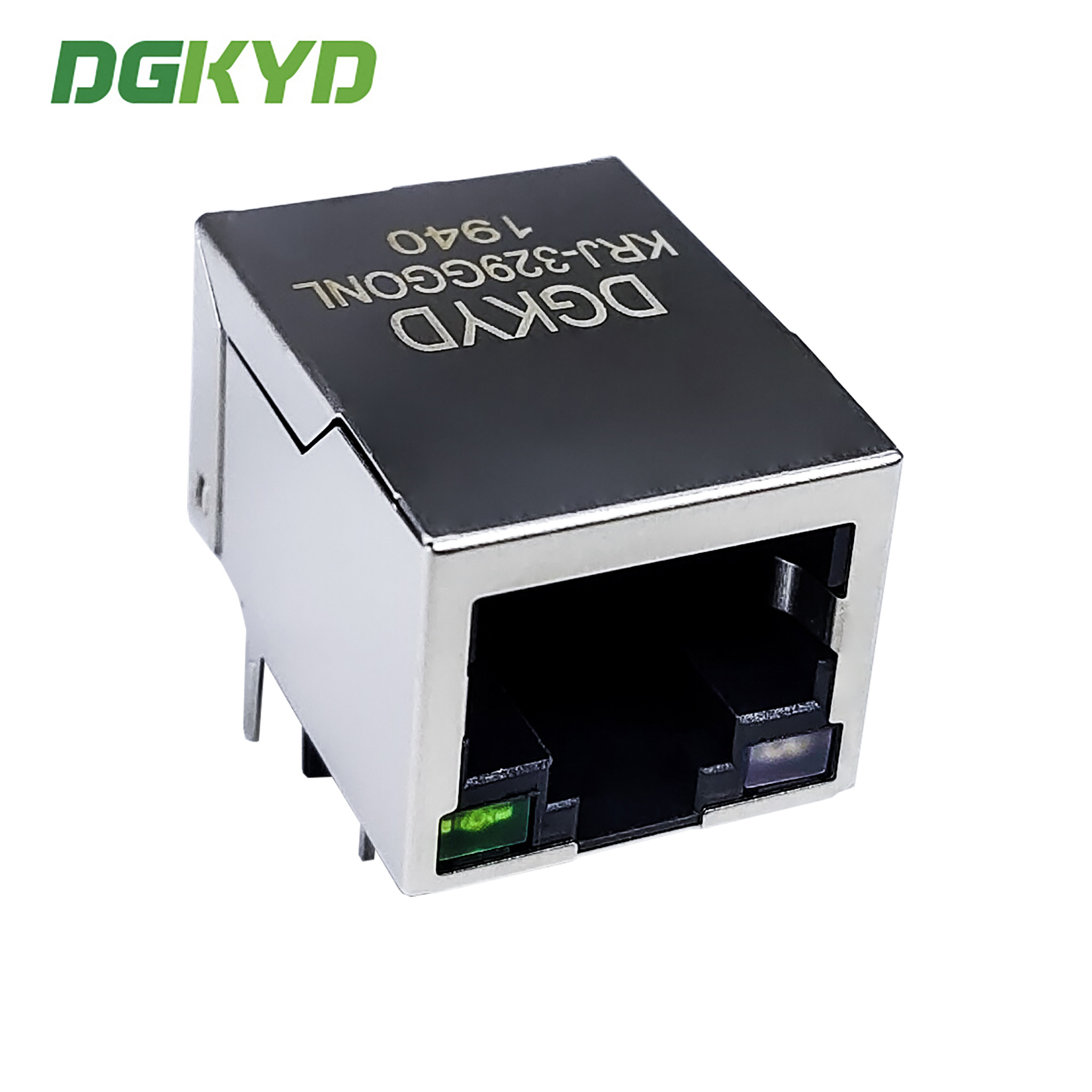

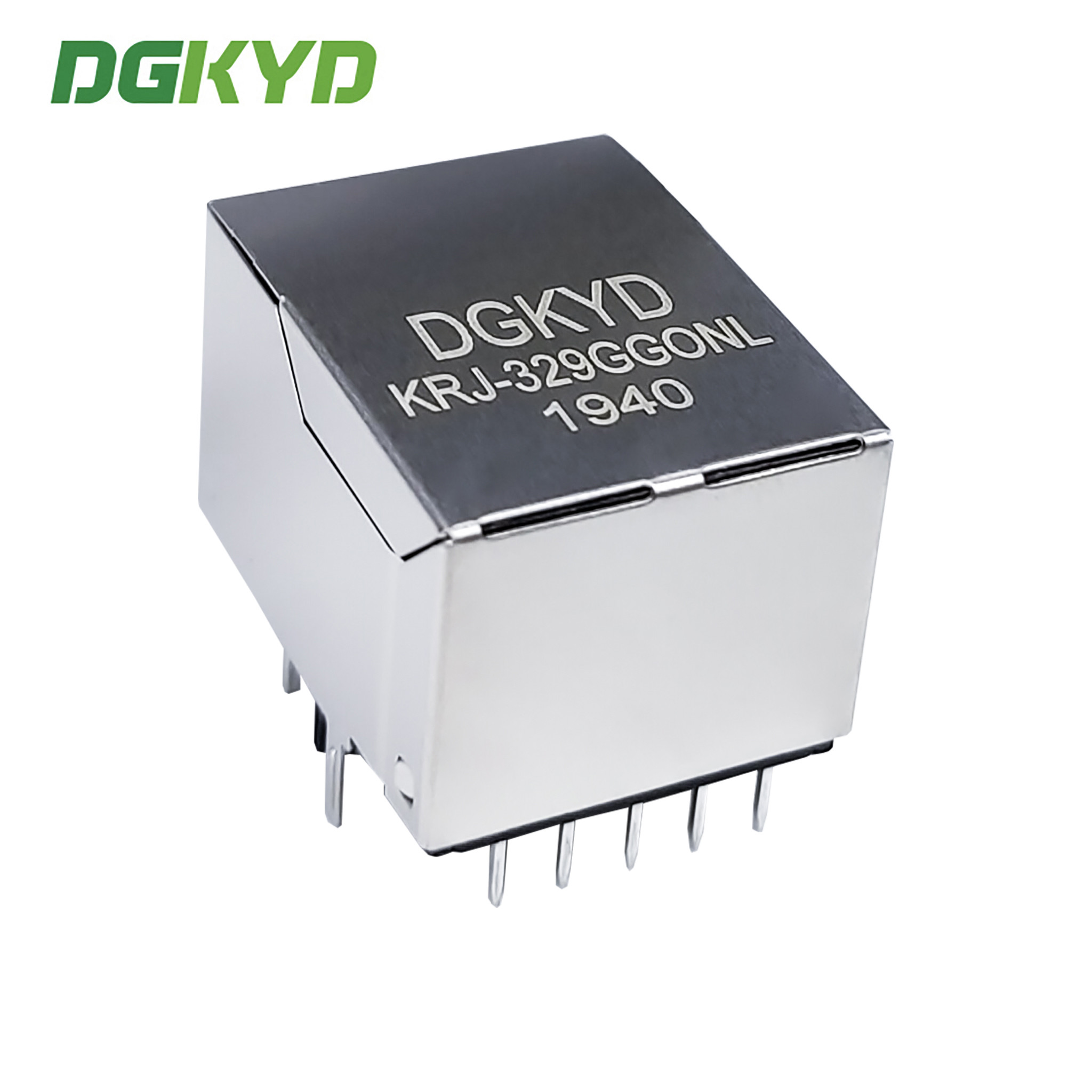

RJ45 network interface with LED light Gigabit Ethernet connector horizontal socket KRJ-329GGONL

Сетевой интерфейс RJ45 с светодиодным светом Гигабитный Ethernet-коннектор горизонтальный разъем KRJ-329GGONL

Контакт

Сетевой интерфейс RJ45 с светодиодным светом Гигабитный Ethernet-коннектор горизонтальный разъем KRJ-329GGONL

Количество мин заказа :	1 шт.	Цена :	Please contact us to get the latest price.
Упаковывая детали :	Поднос в коробке	Время доставки :	10 дней
Условия оплаты :	Т/Т, Д/П, Д/А, Л/К, западное соединение,	Поставка способности :	100К шт/день

Место происхождения:	DongGuan из Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	KRJ-329GGONL

Подробная информация
Тип компонента:	PCB Jack	Магнитный:	Да
Категория производительности:	5,5e	Название продукта:	Магнитный разъем, модульный разъем 8/10, RJ45
Стиль MOUNT PCB:	ОКУНАТЬ	Щит:	Фосфорная медная никелевая покрытие
Пластиковый корпус материал:	Черный ПБТ	Количество контактов:	10
Рабочая температура:	- 40 ℃ ~ 85 ℃	Золотое покрытие на контактных булавках:	6У
Метод инкапсуляции:	Одиночный встроенный пакет
Выделить:	Горизонтальный разъем Gigabit Ethernet-коннектор , Светодиодный соединитель Gigabit Ethernet , Сетевой интерфейс RJ45 с светодиодным освещением

Характер продукции

Сетевой интерфейс RJ45 с светодиодным светом Гигабитный Ethernet-коннектор горизонтальный разъем KRJ-329GGONL

Документ спецификации продукта

KRJ-329GGONL.pdf

Номер части	KRJ-329GGONL	Бренд	DGKYD/OEM/ODM
Тип продукции	Коннектор-модуль	Стиль соединителя	Джек.
Тип клапана	RJ45	Тип соединителя	Модульный разъем
Стиль застежки	Стандартный	Застежка	Таб-ниже
Фильтр	С фильтром	Опция светодиодов	С светодиодом
Цвет светодиода	Зелено-зеленый/оранжевый	Остановки панели	С остановками панелей
Защищенный	С металлическим щитом	Применяется для	Печатная плата
Конфигурация порта	1X1 Порты	Количество позиций	10
Конфигурация джака	1х1	Терминалы по портам	8
Материал щита	Сплав меди, предварительно покрытый никелем	Ориентация на установку ПКБ	Боковой вход (Правый угол)
Оплавка зоны контактного спаривания	Золото 6у	Материал контактной основы	Фосфор бронза
Контактный материал для нанесения покрытия на хвост сварщика	Олово-олово над никелем	Стиль монтажа ПКБ	Через дыру
Способ вывода на PC-карту	Через отверстие-пресс-приспособление	Замок на борту	С/без бортовой блокировки
Жилой материал	ПБТ полиэстер	Цвет корпуса	Черный
Температура корпуса	Стандартный	Уровень воспламеняемости UL	UL 94V-0

Материал:

ХОУСИНГ: PBT,UL94V-0,ЧЕРНЫЙ.

Терминальные скобки: PBT, UL94V-0, ЧЕРНЫЙ.

Щит: C2680, T=0.20MM, Никелевая облицовка на всей территории.

Терминал: ФОСФОР БРОНЗ C5210,T=0,35MM,

6U" ЗОЛОТНОЕ ПЛАТИРОВАНИЕ на зоне контакта.

Механический:

Продолжительность: 750 циклов в минуту.

Сила спаривания23N MAX.

Операционная температура: -40°C~+85°C.

Температура хранения: -40°C~+85°C.

ВСЕ КРИТИЧЕСКИЕ ДАМЕНЦИИ С "*"

Электрические:

1Соотношение оборотов: 2 ~ 3: J1 ~ J2 = 1CT: 1CT ((± 2%).

4~7:J3~J6=1CT:1CT ((± 2%).

5~6:J4~J5=1CT:1CT ((± 2%).

8~9:J7~J8=1CT:1CT ((± 2%).

2.OCL:350uH Min. при 100KHz 100mV 8mA DC.

3Потеря вставки: -1,0 дБ максимум 1~100 МГц.

4Потеря обратной связи: -18 дБ минимум 1 ~ 30 МГц;

-14 дБ минимум 30~60 МГц.

-12 дБ минимум 60~80 МГц.

- 10 дБ минимум 80-100 МГц.

5.Кросс-разговор: -40 дБ минимум 1 ~ 30 МГц;

-35 дБ минимум 30 ~ 60 МГц;

-30 дБ Min 60 ~ 100 МГц;

6.CMR: -30dB Min 1~100MHz;

7. Hi-Pot: 2250V DC 6S 1mA PRI до SEC

Сила через EthernetилиПоЭописывает любую из нескольких стандартных или ad-hoc систем, которые передают электрическую энергию вместе с данными на кабели Ethernet с скрученной парой.Это позволяет одному кабелю обеспечивать как соединение данных, так и электрическое питание для устройств, таких как беспроводные точки доступа, IP-камеры и VoIP-телефоны.

Существует несколько распространенных методов передачи энергии по кабелям Ethernet. Два из них были стандартизированы IEEE 802.3 с 2003 года.Альтернатива АиАльтернатива BДля 10BASE-T и 100BASE-TX используются только две из четырех пар сигналов в типичном кабеле категории 5.Альтернатива BОн также в полной мере использует все четыре скрученных пары в типичном кабеле категории 5. Положительное напряжение проходит вдоль штифтов 4 и 5,и минус вдоль штифтов 7 и 8.
