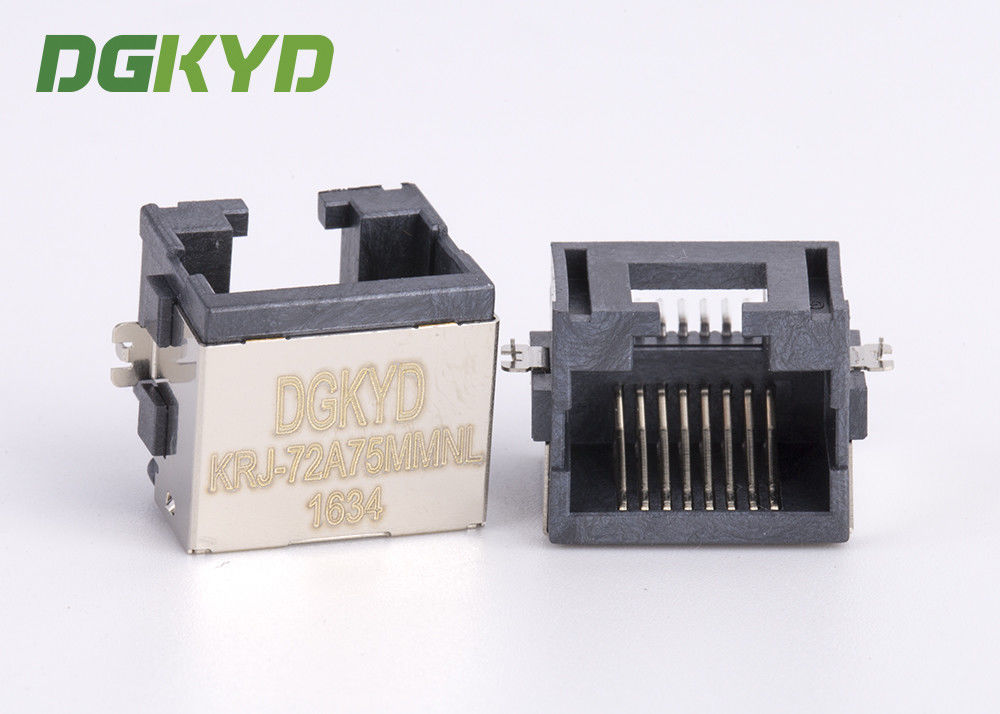

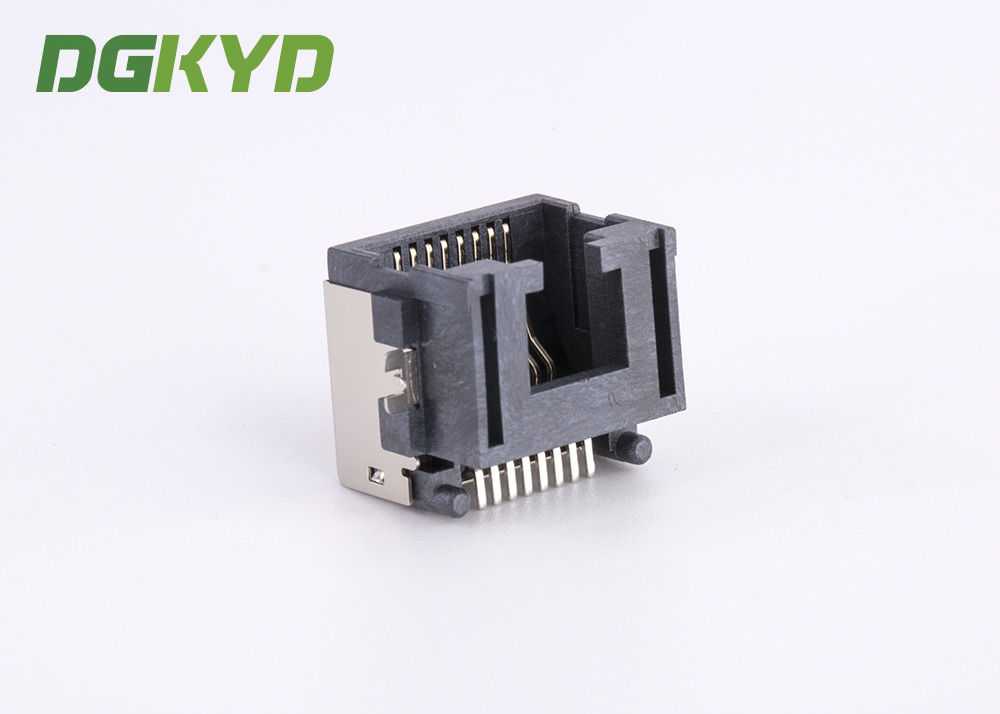

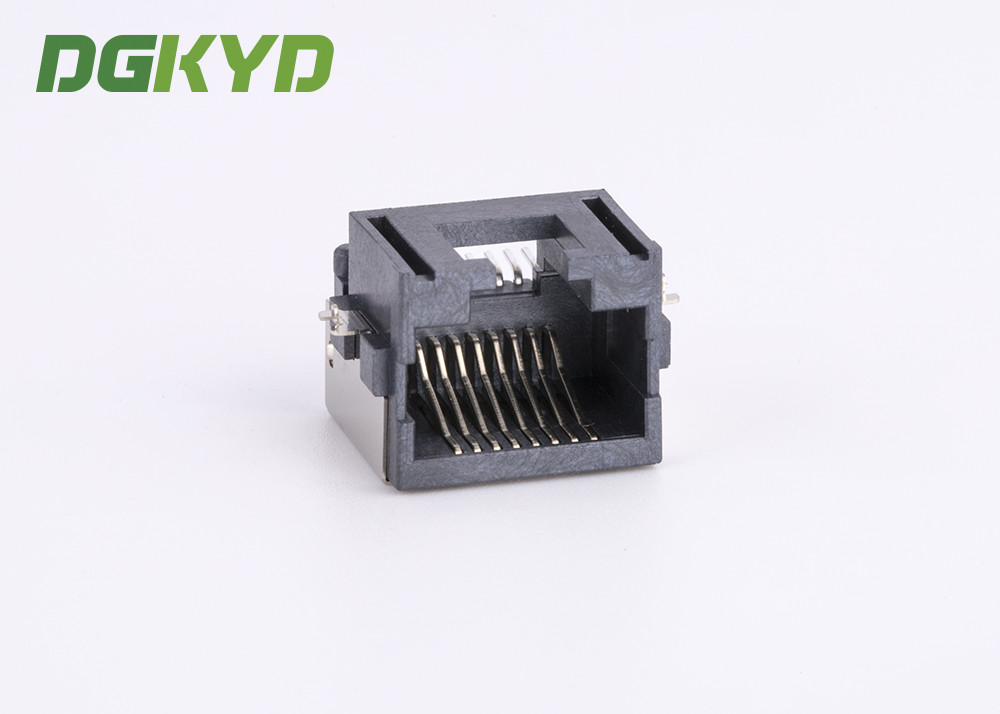

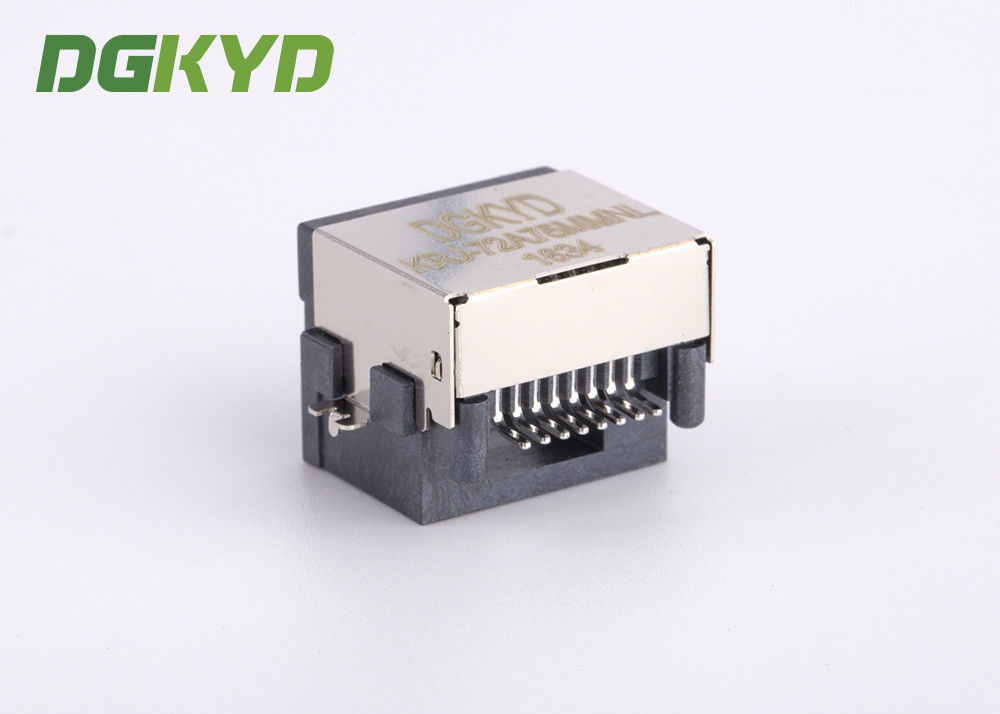

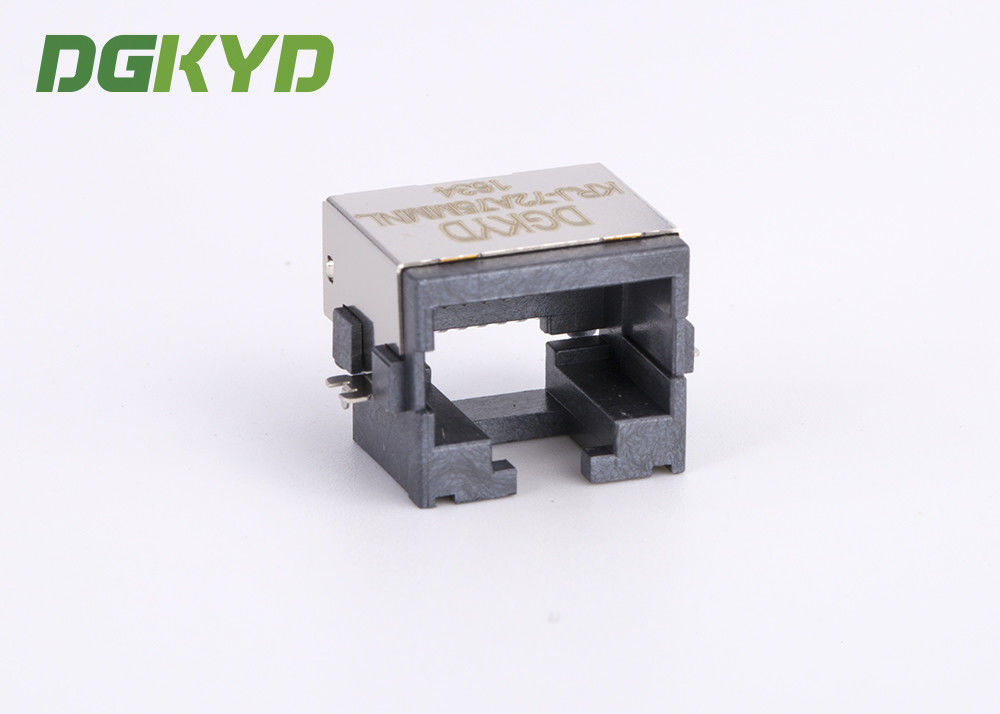

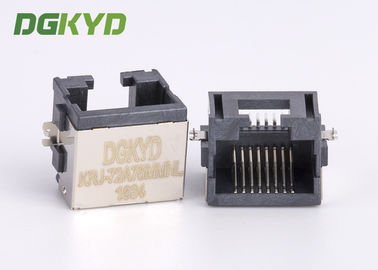

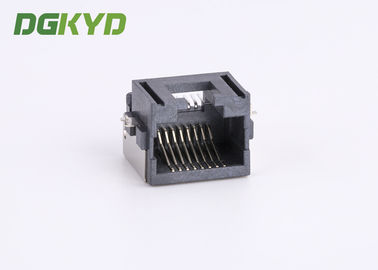

Экранированный низкопрофильный угловой Ethernet-разъем RJ45, 8p8c, гнездо SMD KRJ-72A75MMNL

Количество мин заказа :	1 штука	Цена :	Please contact us to get the latest price.
Упаковывая детали :	Поднос в картонной коробке	Время доставки :	10 дней
Условия оплаты :	T/T, D/P, D/A, L/C, Western Union, MoneyGram	Поставка способности :	100 тыс. шт/день

Место происхождения:	Донггуан из Китая	Фирменное наименование:	DGKYD
Сертификация:	RoHS/CE/UL/FCC/CE/ISO9001/ISO14001	Номер модели:	KRJ-72A75MMNL

Подробная информация
Гаван конфигурация:	Одинокий	Стиль соединителя:	Джек.
Половое положение:	Женщина	Категория представления:	Категория 3
Трансформатор:	Нет	ПРОФИЛЬ ВЫСОТЫ:	дополнительный низкопрофильный
Выделить:	Сверхнизкопрофильный Ethernet-разъем RJ45 , Угловой разъем RJ45 SMD , 8p8c RJ45 Ethernet соединитель

Характер продукции

Экранированный разъем Ethernet RJ45 с низким профилем, 8p8c
АТРИБУТ	ЗНАЧЕНИЕ АТРИБУТА
ТЕМПЕРАТУРА	-40 to +85℃
ВАРИАНТЫ ЗАЗЕМЛЕНИЯ	Заземление панели и заземление печатной платы
МАТЕРИАЛ ЭКРАНИРУЮЩЕГО ПОКРЫТИЯ	НИКЕЛЬ
ЭКРАНИРУЮЩИЕ EMI ЛЕПЕСТКИ	ДА
ЭКРАН	МЕТАЛЛИЧЕСКИЙ ЭКРАН
СООТВЕТСТВИЕ ROHS	ДА
ОСТАНОВКА ПАНЕЛИ	НЕТ
УГОЛ КРЕПЛЕНИЯ К ПЕЧАТНОЙ ПЛАТЕ	БОКОВОЙ ВХОД
КОРПУС	SMT
РАЗЪЕМ И КОНТАКТЫ ДЛЯ	Печатная плата
КОЛИЧЕСТВО ПОРТОВ	1X1
КОЛИЧЕСТВО КОНТАКТОВ	8
ОПЦИЯ LED	НЕТ
ОРИЕНТАЦИЯ ЗАЩЕЛКИ	ЗАЩЕЛКА ВНИЗ
МАТЕРИАЛ КОРПУСА	PBT UL94V-0
ПОКРЫТИЕ КОНТАКТНОЙ ЗОНЫ СОЕДИНЕНИЯ	ЗОЛОТОЕ ПОКРЫТИЕ
ТИП РАЗЪЕМА	RJ45
ЦВЕТ МАТЕРИАЛА РАЗЪЕМА	ЧЕРНЫЙ

► Описание продукта

Промышленные разъемы RJ45 с интегрированной магнитной системой способны выдерживать пайку оплавлением при температуре 260 градусов Цельсия, что подходит для промышленной сборки/пайки, устраняя необходимость в дополнительном этапе сборки/пайки. Более толстое золотое покрытие повышает коррозионную стойкость и снижает электрические проблемы в течение срока службы оборудования, делая разъемы более долговечными и надежными. Благодаря расширенному диапазону температур разъем позволяет клиентам использовать промышленные разъемы RJ45 в промышленных условиях.

Внутренняя магнитная система на 100% электрически протестирована на HI-POT и функциональность
Подходит для кабеля CAT5&6 Fast Ethernet или лучшего UTP
Минимум 350 мкГн OCL при токе смещения 8 мА
Высокая производительность для максимального подавления электромагнитных помех
Минимум 1500 В переменного тока изоляции в соответствии с требованиями IEEE 802.3
ROHS-6 пиковая температура пайки волной 260℃
Диапазон рабочих температур: от -40℃ до +85℃
Диапазон температур хранения: от -40℃ до +85℃
Длина: 12,3 мм

Электрические характеристики при 25℃

．Потери при вставке: 1-100 МГц -1,0 дБ макс.

．Потери на отражение: 1-30 МГц -16,0 дБ мин.

30-60 МГц -14,0 дБ мин.

60-80 МГц -10,0 дБ мин.

．Перекрестные помехи: 1-30 МГц -40,0 дБ мин.

30-60 МГц -35,0 дБ мин.

60-80 МГц -30,0 дБ мин.

．CMR: 1-100 МГц -35 дБ мин.

．Hi-pot: 1500 В переменного тока 6S 1 мА

．Коэффициент трансформации: 1CT:1CT±3%

．OCL: 350 мкГн @100 кГц 100 мВ 8 мА DC

► Чертеж изделия
